DELTA PCS100HV
Produktdetails
Die Lieferzeit beträgt 60–90 Tage

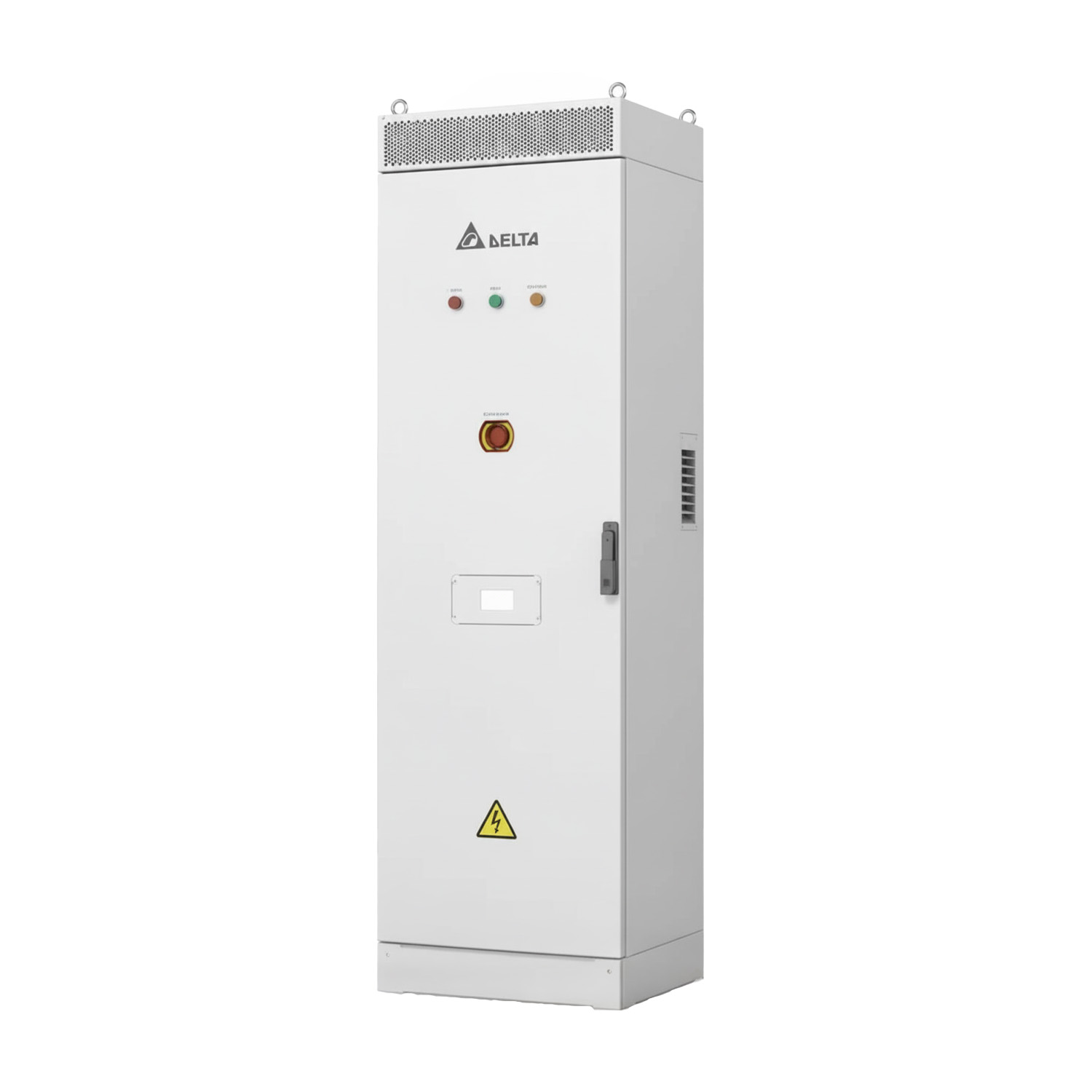

Leistungsumwandlungssystem (Power Conditioning System) Delta PCS100HV
Das Leistungsumwandlungssystem (Power Conditioning System) Delta PCS100HV ist ein bidirektionaler Wechselrichter zur Energiespeicherung, geeignet für netzgebundene (on-grid) und netzunabhängige (off-grid) Anwendungen wie Notstromversorgung, Spitzenlastkappung (Peak Shaving), Lastverschiebung oder Eigenverbrauch von PV-Strom. Es zeichnet sich durch branchenführende Effizienz, hohe Wirkungsgrade und geringe Leerlaufverluste aus. Seine kompakte Bauweise und Skalierbarkeit ermöglichen eine flexible Konfiguration und Integration mit gängigen Batteriesystemen, und die Fähigkeit zum Black-Start macht es ideal für Notstromanwendungen und Mikronetze.
Wichtigste Merkmale des Leistungsumwandlungssystems Delta PCS100HV:
- Effiziente und präzise Leistungsregelung: Leistung 100 kW bei 400 V AC, Spitzenwirkungsgrad 98 % sowie schnelle Leistungsreaktionszeit unter 20 ms.
- Vielseitige Energiespeicheranwendungen: Möglichkeit zur Blindleistungskompensation, Spitzenlastkappung (Peak Shaving), Lastverschiebung, Black-Start-Fähigkeit für Notstrom und Mikronetze sowie Betrieb im Netzverbund (On-grid) und netzunabhängig (Off-grid).
- Flexible Systemkonfiguration: Skalierbar durch Parallelschaltung mehrerer Einheiten sowie Unterstützung für dreiphasige 4‑Leiter-Lasten ohne Notwendigkeit eines Transformators.
- Breite Batteriekopplung: Integration mit führenden markenname Batteriesystemen, einschließlich Lithium-Ionen-, Blei‑Säure‑ und Redox‑Flow‑Batterien.
- Fortschrittliche Betriebsparameter: Breiter DC-Eingangsspannungsbereich (650–1350 V), hoher Schutzgrad IP55 sowie zahlreiche Schutzfunktionen, einschließlich Verpolungsschutz der DC-Seite und DC-Isolationsüberwachung.
- Breites Einsatzspektrum: Ideal für Gewerbegebäude, Krankenhäuser, Ladestationen, Universitätscampus und Fabriken.
Für wen ist es eine gute Wahl?
Der Delta PCS100HV ist eine ausgezeichnete Wahl für Entwickler und Betreiber kommerzieller sowie industrieller Energiespeichersysteme, die eine zuverlässige, effiziente und skalierbare Lösung für das Energiemanagement benötigen. Seine Einsatzvielfalt — von der Verbesserung der Netzqualität bis zur Bildung von Mikronetzen — kombiniert mit hoher Effizienz und Kompatibilität mit verschiedenen Batterietechnologien, macht ihn zu einem vielseitigen Werkzeug zur Optimierung der Energiekosten, zur Sicherstellung der Versorgungskontinuität und zur Integration erneuerbarer Energiequellen.
| Parameter | PCS100HV |
|---|---|
| AC-Anschluss | |
| Nenn-Netzspannung (Vac) | 400 Vac (3P,N,PE) oder (3P,PE) |
| Netzspannungsbereich (Vac) | 352 ~ 440 Vac |
| Nenn-Netzfrequenz (Hz) | 50 Hz |
| Frequenzbereich (Hz) | 45 ~ 55 Hz |
| Nennleistung AC (kVA / kW) | 100 kVA / kW |
| Nennstrom AC (A) | 145 A |
| Max. Dauerstrom AC (A) | 167 A |
| Maximale AC-Leistung (kVA / kW) | 110 kVA / kW |
| THD des Stroms (%) | < 3% |
| DC-Stromeinspeisung | <0.5% des Nennstroms |
| Leistungsfaktor | -1 bis 1, stufenlos einstellbar |
| DC-Anschluss | |
| DC-Spannungsbereich (Vdc) | 650 ~ 1,350 Vdc für 3P3W ¹⁾ / 700 ~ 1,350 Vdc für 3P4W im Off-grid-Modus ¹⁾, ²) |
| DC-Startspannung (V) | 650V |
| Nennentlade-/Ladeleistung (kW) | 102 kW / 98 kW |
| Max. Entlade-/Ladestrom (A) | 157A / 151A |
| Autarker Betrieb (Standalone Operation) | |
| Nenn-Ausgangsspannung (Vac) | 400Vac (3P,N,PE) |
| Nenn-Ausgangsleistung (kVA / kW) | 100 kVA / kW bei linearer Last; 80 kVA bei RCD-Last (Ipk≤240A) ³⁾ |
| Nenn-Ausgangsstrom (A) | 145 A |
| THD der Ausgangsspannung (%) | < 3% @ Nenn-linearer Last |
| Wirkungsgrad | |
| Maximaler Wirkungsgrad (%) | 98% |
| Standby-Verlust (W) | <25W @ Kaltmodus |
| Umgebung | |
| Max. wysokość n.p.m. (m) | 4,000 m, Leistungsreduzierung >2000m |
| Betriebstemperatur (°C) | -30 °C bis +60 °C, Leistungsreduzierung >45°C |
| Luftfeuchtigkeit (%) | 0 bis 95% RH, ohne Kondensation |
| Schallpegel (dB) | < 70 dB @ 1 m @25°C @ Nennbedingungen, max. 75 dB |
| Kühlung | Erzwungene Luftkühlung mit Drehzahlregelung |
| Schutzart des Gehäuses (IP) | IP55 |
| Allgemein | |
| Benutzeroberfläche | LED, EPO, Ethernet |
| Kommunikation | Ethernet/Modbus TCP |
| Abmessungen (B x H x T) (mm) | 600 x 2000 x 500 mm |
| Nettogewicht (kg) | 230 kg |
| Zertifikate | Sicherheit: IEC 62477-1, EN62477-1
Netzcode: AS/NZS 4777.2:2020 EMV: IEC/EN 61000-6-2, IEC/EN 61000-6-4 Vibrationen: IEC 60068-2-6:2007 |
| Schutz | Schutz vor verkehrter DC-Polung/OVP/UVP/OCP/DC-Isolationsüberwachung |
| Produktkonformität | CE, RCM |
| Geeignete Batterietypen | Lithium-Ionen, Blei-Säure, Redox-Flow |
1) Die Ausgangsleistung wird reduziert, wenn die DC-Spannung höher als 1250V ist.
2) Die minimale DC-Spannung muss größer als 750V sein, wenn die Last zu 100% unausgeglichen ist.
3) Transformator-, Motor- oder Gleichrichterlasten mit hohem Anlaufstrom (Ipk>240A) sind nicht inbegriffen.
* Spezifikationen können ohne vorherige Ankündigung geändert werden.
