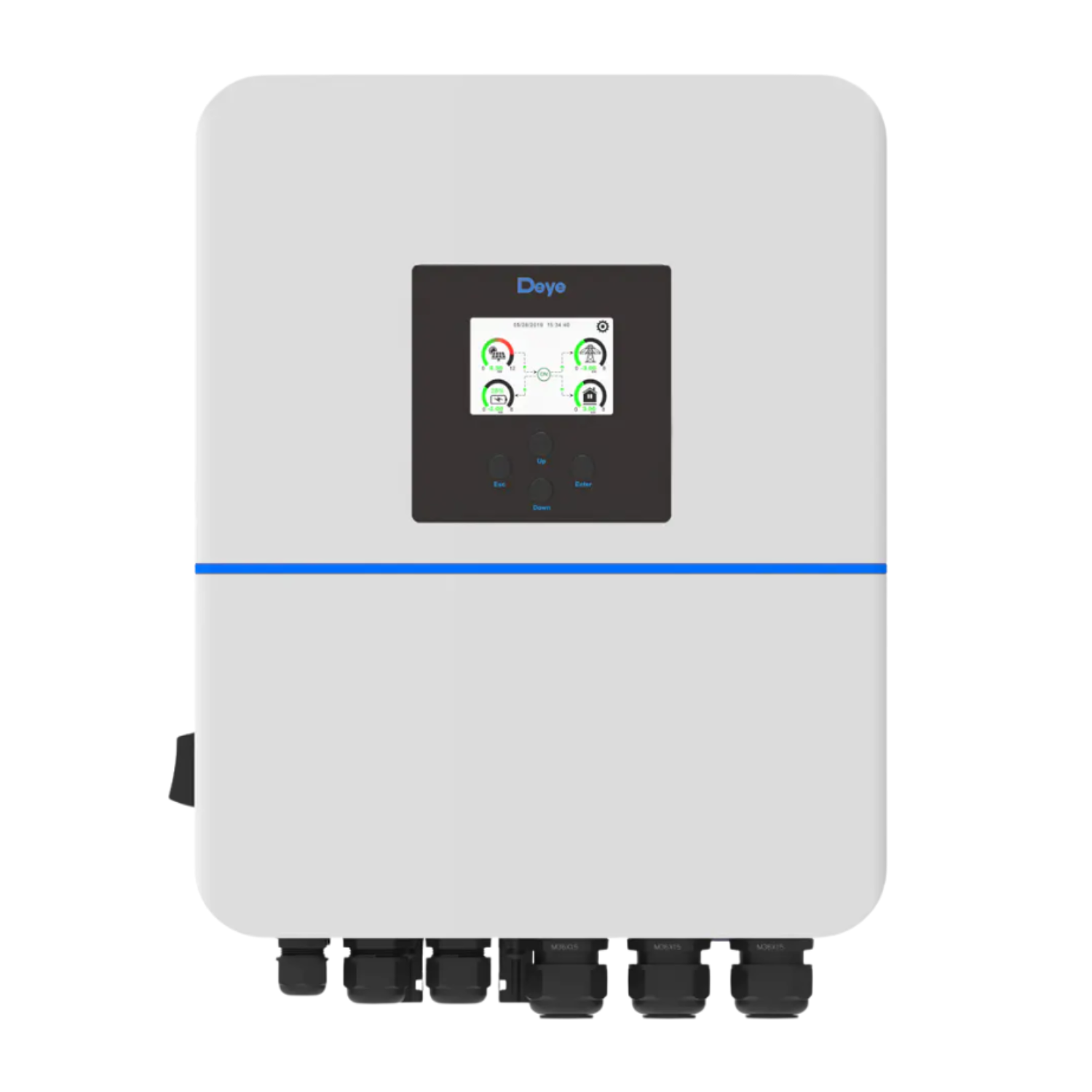

Wechselrichter – DEYE – SUN-10K-SG01HP3-EU-DM2 – hybrid – HV
SKU: F20GZ71
EAN: 2010000037638
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| Betriebsmodus Off-Grid | |
| MPPT | |
| Garantie | |
| CAN | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| MPPT-Spannungsbereich | |
| Maximaler Eingangsstrom pro MPPT [A] | |
| Maximale Eingangsleistung [W] | |
| Europäische Effizienz | |
| Gewicht | 30,1 kg |
| CN | 85044086 |
Preis
Datasheet Deye SUN-5K-SG01HP3-EU-DM2 - SUN-12K-SG01HP3-EU-DM2
Deye-SUN-5K-SG01HP3-EU-DM2-SUN-12K-SG01HP3-EU-DM2-Datasheet.pdf
Certificate of compliance 1 Deye SUN-5K-SG01HP3-EU-DM2 - SUN-12K-SG01HP3-EU-DM2
Deye-SUN-5K-SG01HP3-EU-DM2-SUN-12K-SG01HP3-EU-DM2-Certificate-of-compliance-1.pdf
Certificate of compliance 2 Deye SUN-5K-SG01HP3-EU-DM2 - SUN-12K-SG01HP3-EU-DM2
Deye-SUN-5K-SG01HP3-EU-DM2-SUN-12K-SG01HP3-EU-DM2-Certificate-of-compliance-2.pdf
Produktdetails
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| Betriebsmodus Off-Grid | |
| MPPT | |
| Garantie | |
| CAN | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| MPPT-Spannungsbereich | |
| Maximaler Eingangsstrom pro MPPT [A] | |
| Maximale Eingangsleistung [W] | |
| Europäische Effizienz | |
| Gewicht | 30,1 kg |
| CN | 85044086 |
Dreiphasen-Hybridwechselrichter Deye SUN-5/6/8/10/12K-SG01HP3-EU-DM2
Der Hybridwechselrichter Deye SUN-5/6/8/10/12K-SG01HP3-EU-DM2 ist eine fortschrittliche Lösung zur Energieverwaltung, die sowohl im Netz- als auch im Inselbetrieb eingesetzt werden kann. Er bietet hohe Zuverlässigkeit und Flexibilität durch die Möglichkeit, mit Hochvolt-Batterien zu arbeiten, sowie durch die Integration in bestehende Photovoltaiksysteme.
Hauptmerkmale des SUN-5/6/8/10/12K-SG01HP3-EU-DM2:
- 100 % unabhängige Ausgänge pro Phase für maximale Flexibilität.
- Einfache Umstellung der AC-Kopplung in bestehenden Solarsystemen.
- Bis zu 16 Wechselrichter können parallel im Netz- und Inselbetrieb arbeiten, mit Unterstützung mehrerer parallel geschalteter Batterien.
- Hochvolt-Batterie (Spannungsbereich 160–700 V) sorgt für höhere Systemeffizienz.
- 6 Lade-/Entladeperioden für optimales Energiemanagement.
- Unterstützung der Energiespeicherung in Verbindung mit Dieselgeneratoren, was die Versorgungssicherheit erhöht.
Für wen ist das eine gute Wahl?
Dieser Wechselrichter ist ideal für Hausbesitzer und Betreiber gewerblicher Anlagen, die eine effiziente und flexible Lösung zur Verwaltung von Solarenergie suchen. Er eignet sich besonders für Systeme mit Inselbetrieb und lässt sich erweitern sowie in bestehende Infrastrukturen integrieren. Funktionen wie die Unterstützung mehrerer Batterien und ausgeglichene Phasenausgänge machen ihn zu einer vielseitigen Wahl für moderne Photovoltaikanlagen.
Datasheet Deye SUN-5K-SG01HP3-EU-DM2 - SUN-12K-SG01HP3-EU-DM2
Deye-SUN-5K-SG01HP3-EU-DM2-SUN-12K-SG01HP3-EU-DM2-Datasheet.pdf
Certificate of compliance 1 Deye SUN-5K-SG01HP3-EU-DM2 - SUN-12K-SG01HP3-EU-DM2
Deye-SUN-5K-SG01HP3-EU-DM2-SUN-12K-SG01HP3-EU-DM2-Certificate-of-compliance-1.pdf
Certificate of compliance 2 Deye SUN-5K-SG01HP3-EU-DM2 - SUN-12K-SG01HP3-EU-DM2
Deye-SUN-5K-SG01HP3-EU-DM2-SUN-12K-SG01HP3-EU-DM2-Certificate-of-compliance-2.pdf
| Parameter | SUN-5K-SG01HP3-EU-DM2 | SUN-6K-SG01HP3-EU-DM2 | SUN-8K-SG01HP3-EU-DM2 | SUN-10K-SG01HP3-EU-DM2 | SUN-12K-SG01HP3-EU-DM2 |
|---|---|---|---|---|---|
| Batterie-Eingangsdaten | |||||
| Batterietyp | Blei-Säure oder Lithium-Ionen | Blei-Säure oder Lithium-Ionen | Blei-Säure oder Lithium-Ionen | Blei-Säure oder Lithium-Ionen | Blei-Säure oder Lithium-Ionen |
| Batteriespannungsbereich (V) | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 |
| Max. Ladestrom (A) | 37 | 37 | 37 | 37 | 37 |
| Max. Entladestrom (A) | 37 | 37 | 37 | 37 | 37 |
| Ladestrategie für Li‑Ion-Akkus | Selbstanpassung an BMS | Selbstanpassung an BMS | Selbstanpassung an BMS | Selbstanpassung an BMS | Selbstanpassung an BMS |
| Anzahl Batterieanschlüsse | 1 | 1 | 1 | 1 | 1 |
| PV-Eingangsdaten | |||||
| Max. PV-Anschlussleistung (W) | 10000 | 12000 | 16000 | 20000 | 24000 |
| Max. PV-Eingangsleistung (W) | 8000 | 9600 | 12800 | 16000 | 19200 |
| Max. PV-Eingangsspannung (V) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Startspannung (V) | 180 | 180 | 180 | 180 | 180 |
| MPPT-Spannungsbereich (V) | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 |
| Nenn-DC-Eingangsspannung (V) | 600 | 600 | 600 | 600 | 600 |
| Max. PV-Eingangsstrom (A) | 18+18 | 18+18 | 18+18 | 18+18 | 18+18 |
| Max. Kurzschlussstrom (A) | 27+27 | 27+27 | 27+27 | 27+27 | 27+27 |
| Anzahl MPP/Anzahl MPPT‑Strings | 2/1+1 | 2/1+1 | 2/1+1 | 2/1+1 | 2/1+1 |
| AC Ein-/Ausgangsdaten | |||||
| Nennwirkleistung AC (W) | 5000 | 6000 | 8000 | 10000 | 12000 |
| Max. Scheinleistung AC (W) | 5500 | 6600 | 8800 | 11000 | 13200 |
| Nennstrom Ein-/Ausgang AC (A) | 7.6/7.3 | 9.1/8.7 | 12.2/11.6 | 15.2/14.5 | 18.2/17.4 |
| Max. Strom Ein-/Ausgang AC (A) | 8.4/8 | 10/9.6 | 13.4/12.8 | 16.7/16 | 20/19.2 |
| Max. Bypassstrom Anschluss Netz->Last (A) | 35 | 35 | 35 | 35 | 35 |
| Spitzenleistung (netzunabhängig) (W) | 2‑fache Nennleistung, 10 s | 2‑fache Nennleistung, 10 s | 2‑fache Nennleistung, 10 s | 2‑fache Nennleistung, 10 s | 2‑fache Nennleistung, 10 s |
| Leistungsfaktor | 0,8 führend bis 0,8 verzögert | 0,8 führend bis 0,8 verzögert | 0,8 führend bis 0,8 verzögert | 0,8 führend bis 0,8 verzögert | 0,8 führend bis 0,8 verzögert |
| Nennspannung Ein/ Aus/ Bereich (V) | 220/230 0,85Un-1,1Un | 220/230 0,85Un-1,1Un | 220/230 0,85Un-1,1Un | 220/230 0,85Un-1,1Un | 220/230 0,85Un-1,1Un |
| Nennnetzfrequenz (Hz) | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz |
| Netzanschlussart | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE |
| Gesamtklirrfaktor des Stroms (THD) | <3% (Nennleistung) | <3% (Nennleistung) | <3% (Nennleistung) | <3% (Nennleistung) | <3% (Nennleistung) |
| DC-Eingangsstrom | <0,5% In | <0,5% In | <0,5% In | <0,5% In | <0,5% In |
| Wirkungsgrad | |||||
| Max. Wirkungsgrad | 97.6% | 97.6% | 97.6% | 97.6% | 97.6% |
| Euro-Wirkungsgrad | 96.5% | 96.5% | 96.5% | 96.5% | 96.5% |
| MPPT-Wirkungsgrad | >99% | >99% | >99% | >99% | >99% |
| Schutzfunktionen | |||||
| Überspannungsschutz | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) |
| Integriert | DC-Verpolungsschutz, Überstromschutz des AC-Ausgangs, Überspannungsschutz des AC-Ausgangs, Kurzschlussschutz des AC-Ausgangs, Thermischer Schutz, Isolationsimpedanz-Erkennung, Überwachung der DC-Komponenten, Fehlerstromschutzschalter (AFCI), DC-Schalter, Schutz gegen Inselbetrieb, Erkennung von Restströmen | ||||
| Kommunikation | |||||
| LCD/LED-Anzeige | LCD+LED | LCD+LED | LCD+LED | LCD+LED | LCD+LED |
| Kommunikationsschnittstelle | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN |
| Überwachungsmodus | GPRS/Wi‑Fi/Bluetooth/4G/LAN (optional) | GPRS/Wi‑Fi/Bluetooth/4G/LAN (optional) | GPRS/Wi‑Fi/Bluetooth/4G/LAN (optional) | GPRS/Wi‑Fi/Bluetooth/4G/LAN (optional) | GPRS/Wi‑Fi/Bluetooth/4G/LAN (optional) |
| Allgemeine Daten | |||||
| Betriebstemperatur (°C) | -40 bis +60 °C, >45 °C Reduzierung der Nennwerte | -40 bis +60 °C, >45 °C Reduzierung der Nennwerte | -40 bis +60 °C, >45 °C Reduzierung der Nennwerte | -40 bis +60 °C, >45 °C Reduzierung der Nennwerte | -40 bis +60 °C, >45 °C Reduzierung der Nennwerte |
| Zulässige Umgebungsluftfeuchtigkeit | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% |
| Max. Installationshöhe | 2000m | 2000m | 2000m | 2000m | 2000m |
| Lärmpegel (dB) | ≤45 dB | ≤45 dB | ≤45 dB | ≤45 dB | ≤45 dB |
| Wechselrichter-Topologie | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos |
| Überspannungskategorie | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) |
| Gewicht (kg) | 24 | 24 | 24 | 24 | 24 |
| Gehäusegröße (B x H x T mm) | 376×470×244,5 (ohne Anschlüsse und Montagehalterungen) | 376×470×244,5 (ohne Anschlüsse und Montagehalterungen) | 376×470×244,5 (ohne Anschlüsse und Montagehalterungen) | 376×470×244,5 (ohne Anschlüsse und Montagehalterungen) | 376×470×244,5 (ohne Anschlüsse und Montagehalterungen) |
| Schutzart (IP) | IP65 | IP65 | IP65 | IP65 | IP65 |
| Kühlungsart | Intelligente Luftkühlung | Intelligente Luftkühlung | Intelligente Luftkühlung | Intelligente Luftkühlung | Intelligente Luftkühlung |
| Garantie | 5‑jähriger/10‑jähriger Garantiezeitraum abhängig von den Installationsbedingungen des Wechselrichters. Details sind in den Garantiebedingungen ersichtlich. | 5‑jähriger/10‑jähriger Garantiezeitraum abhängig von den Installationsbedingungen des Wechselrichters. Details sind in den Garantiebedingungen ersichtlich. | 5‑jähriger/10‑jähriger Garantiezeitraum abhängig von den Installationsbedingungen des Wechselrichters. Details sind in den Garantiebedingungen ersichtlich. | 5‑jähriger/10‑jähriger Garantiezeitraum abhängig von den Installationsbedingungen des Wechselrichters. Details sind in den Garantiebedingungen ersichtlich. | 5‑jähriger/10‑jähriger Garantiezeitraum abhängig von den Installationsbedingungen des Wechselrichters. Details sind in den Garantiebedingungen ersichtlich. |
| Netzanschlussnormen | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98, G99, VDE-AR-N 4105 |
| EMV-Sicherheit/Normen | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
