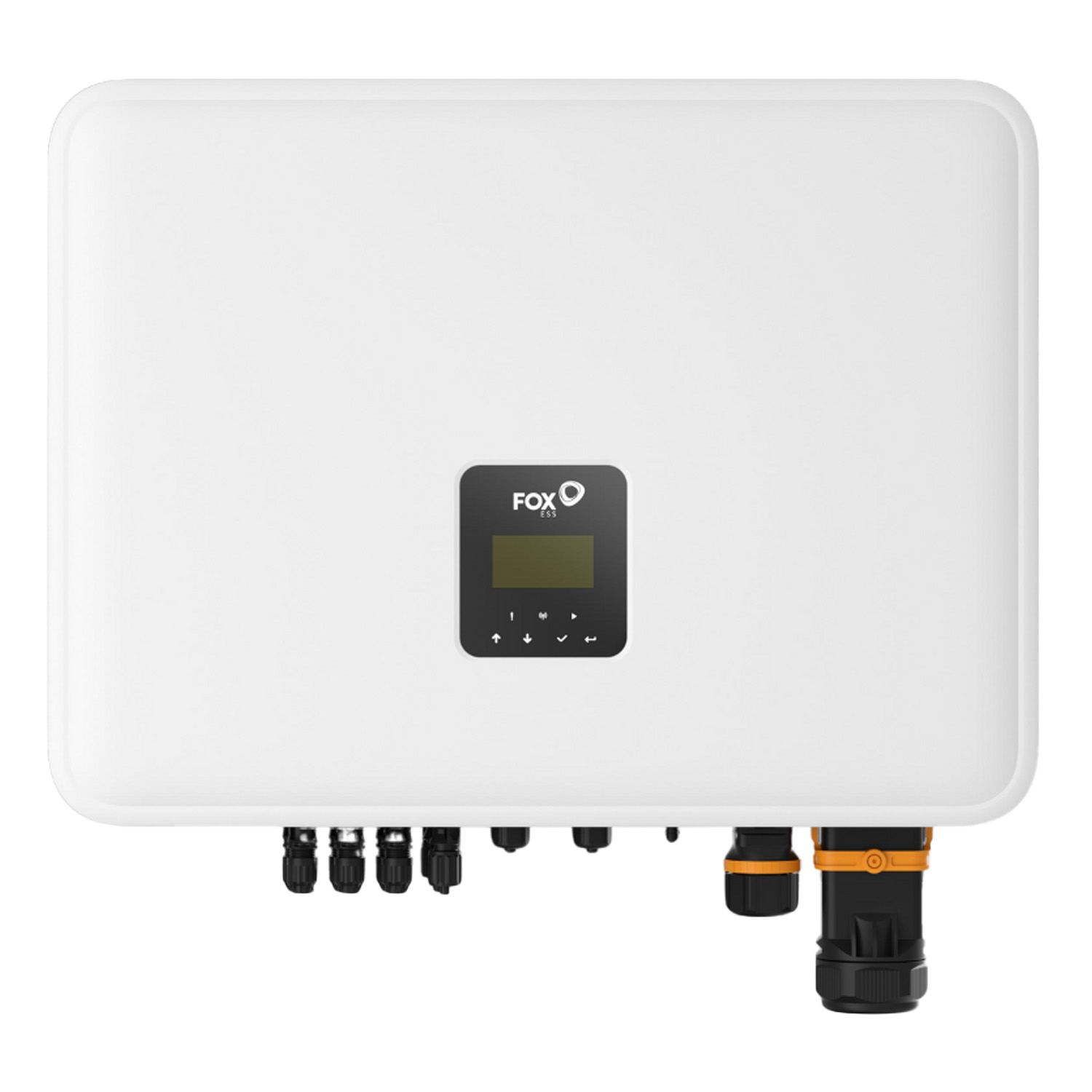

Hybrid-Wechselrichter FoxESS P3-8.0-SH
SKU: F290B61
EAN: 2010000034590
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| Betriebsmodus Off-Grid | |
| MPPT | 3 |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| CAN | Ja |
| RS485 | Ja |
| SPD Typ II | |
| AFCI | Optional |
| MPPT-Spannungsbereich | |
| Gewicht | 37,9 kg |
| CN | 85044086 |
Preis
1 536,36 €
Brutto
Brutto
Datasheet FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Datasheet.pdf
Declaration of confirmity FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Declaration-of-confirmity.pdf
Certificate of compliance 1 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certificate-of-compliance-1.pdf
Certificate of compliance 2 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certificate-of-compliance-2.pdf
Statement FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Statement.pdf
Produktdetails
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| Betriebsmodus Off-Grid | |
| MPPT | 3 |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| CAN | Ja |
| RS485 | Ja |
| SPD Typ II | |
| AFCI | Optional |
| MPPT-Spannungsbereich | |
| Gewicht | 37,9 kg |
| CN | 85044086 |
FOX P3-S Dreiphasiger Hybridwechselrichter
Die Hybridwechselrichter Fox ESS der P3-S‑Serie sind technologisch fortschrittliche Geräte zur effizienten Verwaltung von Sonnenenergie. Sie ermöglichen die Nutzung von Energie tagsüber und deren Speicherung für die Nacht und arbeiten mit Hochvolt‑Batterien von Fox ESS zusammen. Sie zeichnen sich durch einfache Montage, Witterungsbeständigkeit (IP65) sowie die Möglichkeit zur Fernüberwachung aus.
Hauptmerkmale des FOX P3-S:
- Flexible Leistung von 5 kW bis 15 kW, anpassbar an die Anforderungen der Anlage.
- Betrieb mit Hochvolt‑Lithium‑Eisenphosphat‑Batterien (LFP) im Spannungsbereich von 100–800 V möglich.
- Drei unabhängige MPPT‑Eingänge (Maximum Power Point Tracking) für optimale Erträge der PV‑Module.
- Hoher MPPT‑Wirkungsgrad bis zu 97,90 % sowie ein Spitzenwirkungsgrad von bis zu 99,90 %.
- Schutzart IP65, die Installationen unter verschiedenen Bedingungen, auch im Freien, ermöglicht.
- Fortschrittliche Überwachungsfunktionen per Mobil‑App oder Webseite (FoxCloud V2.0).
Für wen ist das eine gute Wahl?
Die Wechselrichter Fox ESS P3-S sind die ideale Lösung für private und gewerbliche Anwender, die ein effizientes und flexibles System zur Verwaltung erneuerbarer Energien suchen. Ihre Plug‑and‑Play‑Bauweise, hohe Robustheit und die Möglichkeit zur Integration von Batterien machen sie zur hervorragenden Wahl für Photovoltaikanlagen, die den Eigenverbrauch von Solarenergie maximieren und eine zuverlässige Stromversorgung sicherstellen sollen.
Datasheet FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Datasheet.pdf
Declaration of confirmity FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Declaration-of-confirmity.pdf
Certificate of compliance 1 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certificate-of-compliance-1.pdf
Certificate of compliance 2 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certificate-of-compliance-2.pdf
Statement FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Statement.pdf
| Parameter | P3-5.0-SH | P3-6.0-SH | P3-8.0-SH | P3-9.0-SH | P3-10.0-SH | P3-12.0-SH | P3-15.0-SH |
|---|---|---|---|---|---|---|---|
| PV-EINGANG | |||||||
| Max. PV-Leistung (W) | 11000 | 14000 | 18000 | 20000 | 20000 | 24000 | 30000 |
| Max. DC-Eingangsleistung (W) | 11000 | 13200 | 17600 | 18000 | 18000 | 22500 | 22500 |
| Max. Eingangsspannung (V) | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] |
| Nenn-Eingangsspannung (V) | 620 | 620 | 620 | 620 | 620 | 620 | 620 |
| Max. MPPT-Eingangsstrom (A) | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 |
| Max. Kurzschlussstrom MPPT (A) | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 |
| Max. MPPT-Eingangsleistung (W) | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 |
| Min. PV-Betriebsspannung (V) | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] |
| MPPT-Betriebsspannungsbereich (V) | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 |
| Einschaltspannung (V) | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Anzahl unabhängiger MPPT | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Anzahl Stränge pro MPPT | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 |
| BATTERIE | |||||||
| Batterietyp | Lithium-Ionen-Akku (LFP) | Lithium-Ionen-Akku (LFP) | Lithium-Ionen-Akku (LFP) | Lithium-Ionen-Akku (LFP) | Lithium-Ionen-Akku (LFP) | Lithium-Ionen-Akku (LFP) | Lithium-Ionen-Akku (LFP) |
| Batterie-Spannungsbereich (V) | 100 ~ 800 | 100 ~ 800 | 100 ~ 800 | 100 ~ 800 | 100 ~ 800 | 100 ~ 800 | 100 ~ 800 |
| Min. Batterie-Betriebsspannung (V) | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Min. Batteriespannung bei voller AC-Last (V) | 108 | 125 | 160 | 210 | 210 | 250 | 310 |
| Max. Lade-/Entladestrom (A) | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Kommunikationsschnittstelle | CAN | CAN | CAN | CAN | CAN | CAN | CAN |
| AC-AUSGANG | |||||||
| Nenn-Ausgangsleistung (W) | 5000 | 6000 | 8000 | 9900 | 10000 | 12000 | 15000 |
| Max. Ausgangsleistung (VA) | 5500 | 6600 | 8800 | 9900 | 11000 | 13200 | 16500 |
| Nenn-Netzspannung (V) | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE |
| Nenn-Netzfrequenz (Hz) | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 |
| Nenn-AC-Strom (A) (pro Phase) | 7.6 | 9.1 | 12.1 | 15.0 | 15.2 | 18.2 | 22.7 |
| Max. AC-Strom (A) (pro Phase) | 8.3 | 10.0 | 13.3 | 15.0 | 16.7 | 20.0 | 25.0 |
| Leistungsfaktor | 1 (Einstellbar von 0.8 kapazitiv bis 0.8 induktiv) | 1 (Einstellbar von 0.8 kapazitiv bis 0.8 induktiv) | 1 (Einstellbar von 0.8 kapazitiv bis 0.8 induktiv) | 1 (Einstellbar von 0.8 kapazitiv bis 0.8 induktiv) | 1 (Einstellbar von 0.8 kapazitiv bis 0.8 induktiv) | 1 (Einstellbar von 0.8 kapazitiv bis 0.8 induktiv) | 1 (Einstellbar von 0.8 kapazitiv bis 0.8 induktiv) |
| THDi (%) | <3 bei Nennleistung | <3 bei Nennleistung | <3 bei Nennleistung | <3 bei Nennleistung | <3 bei Nennleistung | <3 bei Nennleistung | <3 bei Nennleistung |
| AC-EINGANG | |||||||
| Max. AC-Eingangsleistung (VA) | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 16000 |
| Nenn-Netzspannung AC (V) | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE |
| Nenn-Netzfrequenz AC (Hz) | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 |
| Max. AC-Strom (A) (pro Phase) | 9.1 | 10.9 | 14.5 | 18.2 | 18.2 | 21.8 | 24.2 |
| EPS-AUSGANG | |||||||
| Max. Ausgangsleistung (VA) (EPS) | 5000 | 6000 | 8000 | 10000 | 10000 | 12000 | 15000 |
| Max. Spitzenleistung (VA) (60 s) | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 15000 |
| Nenn-EPS-Netzspannung (V) | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE |
| Nenn-EPS-Netzfrequenz (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max. EPS-Strom (A) (pro Phase) | 7.2 | 8.7 | 11.6 | 14.5 | 14.5 | 17.4 | 21.7 |
| Leistungsfaktor | 1 (Einstellbar von 0.8 kapazitiv bis 0.8 induktiv) | 1 (Einstellbar von 0.8 kapazitiv bis 0.8 induktiv) | 1 (Einstellbar von 0.8 kapazitiv bis 0.8 induktiv) | 1 (Einstellbar von 0.8 kapazitiv bis 0.8 induktiv) | 1 (Einstellbar von 0.8 kapazitiv bis 0.8 induktiv) | 1 (Einstellbar von 0.8 kapazitiv bis 0.8 induktiv) | 1 (Einstellbar von 0.8 kapazitiv bis 0.8 induktiv) |
| Umschaltzeit (ms) | <20 | <20 | <20 | <20 | <20 | <20 | <20 |
| THDi (%) | <3 (Lineares Mittel) | <3 (Lineares Mittel) | <3 (Lineares Mittel) | <3 (Lineares Mittel) | <3 (Lineares Mittel) | <3 (Lineares Mittel) | <3 (Lineares Mittel) |
| WIRKUNGSGRAD | |||||||
| MPPT-Wirkungsgrad (%) | 99.90 | 99.90 | 99.90 | 99.90 | 99.90 | 99.90 | 99.90 |
| Max. Wirkungsgrad (%) | 97.30 | 97.70 | 97.70 | 97.90 | 97.90 | 97.90 | 97.90 |
| Europäischer Wirkungsgrad (%) | 97.20 | 97.20 | 97.20 | 97.20 | 97.20 | 97.20 | 97.20 |
| SICHERHEIT / SCHUTZ | |||||||
| Verpolungsschutz PV | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Verpolungsschutz Batterie | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Schutz vor Inselbetrieb | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Kurzschlussschutz | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Nutzstromüberwachung | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Isolationswiderstandsüberwachung | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Überspannungskategorie | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) |
| Verpolungsschutz | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Überlast-/Temperaturschutz | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Überspannungsschutz AC/DC | Typ II (PV)/Typ III (AC) | Typ II (PV)/Typ III (AC) | Typ II (PV)/Typ III (AC) | Typ II (PV)/Typ III (AC) | Typ II (PV)/Typ III (AC) | Typ II (PV)/Typ III (AC) | Typ II (PV)/Typ III (AC) |
| AFO-Schutz | Optional / Steckplatz | Optional / Steckplatz | Optional / Steckplatz | Optional / Steckplatz | Optional / Steckplatz | Optional / Steckplatz | Optional / Steckplatz |
| DC-Schalter | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| ALLGEMEINE DATEN | |||||||
| Abmessungen (H × B × T) (mm) | 600 × 450 × 226 | 600 × 450 × 226 | 600 × 450 × 226 | 600 × 450 × 226 | 600 × 450 × 226 | 600 × 450 × 226 | 600 × 450 × 226 |
| Verpackungsmaße (H × B × T) (mm) | 665 × 545 × 390 | 665 × 545 × 390 | 665 × 545 × 390 | 665 × 545 × 390 | 665 × 545 × 390 | 665 × 545 × 390 | 665 × 545 × 390 |
| Nettogewicht (kg) | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Bruttogewicht (kg) | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| Installation | Wandmontage | Wandmontage | Wandmontage | Wandmontage | Wandmontage | Wandmontage | Wandmontage |
| Betriebstemperaturbereich (°C) | -25 – +60 (Begrenzung bei 45 °C) | -25 – +60 (Begrenzung bei 45 °C) | -25 – +60 (Begrenzung bei 45 °C) | -25 – +60 (Begrenzung bei 45 °C) | -25 – +60 (Begrenzung bei 45 °C) | -25 – +60 (Begrenzung bei 45 °C) | -25 – +60 (Begrenzung bei 45 °C) |
| Lagertemperatur (°C) | -40 – +70 | -40 – +70 | -40 – +70 | -40 – +70 | -40 – +70 | -40 – +70 | -40 – +70 |
| Relative Luftfeuchtigkeit (Lagerung/Betrieb) (%) | 0 – 100 | 0 – 100 | 0 – 100 | 0 – 100 | 0 – 100 | 0 – 100 | 0 – 100 |
| Höhe (m) | <4000 (Begrenzung über 2000 m) | <4000 (Begrenzung über 2000 m) | <4000 (Begrenzung über 2000 m) | <4000 (Begrenzung über 2000 m) | <4000 (Begrenzung über 2000 m) | <4000 (Begrenzung über 2000 m) | <4000 (Begrenzung über 2000 m) |
| Schutzklasse | I | I | I | I | I | I | I |
| Schutzart | IP65 (Für den Außeneinsatz) | IP65 (Für den Außeneinsatz) | IP65 (Für den Außeneinsatz) | IP65 (Für den Außeneinsatz) | IP65 (Für den Außeneinsatz) | IP65 (Für den Außeneinsatz) | IP65 (Für den Außeneinsatz) |
| Energieverbrauch (W) | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 |
| Leerlaufmodus | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Kühlung | Natürlich | Natürlich | Natürlich | Natürlich | Natürlich | Natürlich | Lüfterkühlung |
| Geräuschpegel (dB) | <40 | <40 | <40 | <40 | <40 | <55 | <55 |
| Wechselrichtertopologie | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos |
| Kommunikation | Ethernet, EMS (RS485), Zähler, WLAN (Wi‑Fi+LAN+Bluetooth), 4G (optional), DRM, Rundsteuerung, USB, BMS (CAN), 5G-ready | Ethernet, EMS (RS485), Zähler, WLAN (Wi‑Fi+LAN+Bluetooth), 4G (optional), DRM, Rundsteuerung, USB, BMS (CAN), 5G-ready | Ethernet, EMS (RS485), Zähler, WLAN (Wi‑Fi+LAN+Bluetooth), 4G (optional), DRM, Rundsteuerung, USB, BMS (CAN), 5G-ready | Ethernet, EMS (RS485), Zähler, WLAN (Wi‑Fi+LAN+Bluetooth), 4G (optional), DRM, Rundsteuerung, USB, BMS (CAN), 5G-ready | Ethernet, EMS (RS485), Zähler, WLAN (Wi‑Fi+LAN+Bluetooth), 4G (optional), DRM, Rundsteuerung, USB, BMS (CAN), 5G-ready | Ethernet, EMS (RS485), Zähler, WLAN (Wi‑Fi+LAN+Bluetooth), 4G (optional), DRM, Rundsteuerung, USB, BMS (CAN), 5G-ready | Ethernet, EMS (RS485), Zähler, WLAN (Wi‑Fi+LAN+Bluetooth), 4G (optional), DRM, Rundsteuerung, USB, BMS (CAN), 5G-ready |
| Standardgarantie (Jahre) | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Taste | 4 × industrielle Touch-Taste | 4 × industrielle Touch-Taste | 4 × industrielle Touch-Taste | 4 × industrielle Touch-Taste | 4 × industrielle Touch-Taste | 4 × industrielle Touch-Taste | 4 × industrielle Touch-Taste |
| Signal/Tonalarm | 1, intern (EPS und Erdungsüberwachung) | 1, intern (EPS und Erdungsüberwachung) | 1, intern (EPS und Erdungsüberwachung) | 1, intern (EPS und Erdungsüberwachung) | 1, intern (EPS und Erdungsüberwachung) | 1, intern (EPS und Erdungsüberwachung) | 1, intern (EPS und Erdungsüberwachung) |
[1] Bei einem 1000-V-System beträgt die maximale PV-Betriebsspannung 950 V.
[2] Die Startspannung für die Einspeisung des Wechselrichters beträgt 90 V.
[3] Belgische Sicherheitsvorschriften verlangen, dass eine Ausgangsleistung von 10000 W auch 10000 VA beträgt. Beim P3-10.0-SH beträgt der Wert 11000 VA.
