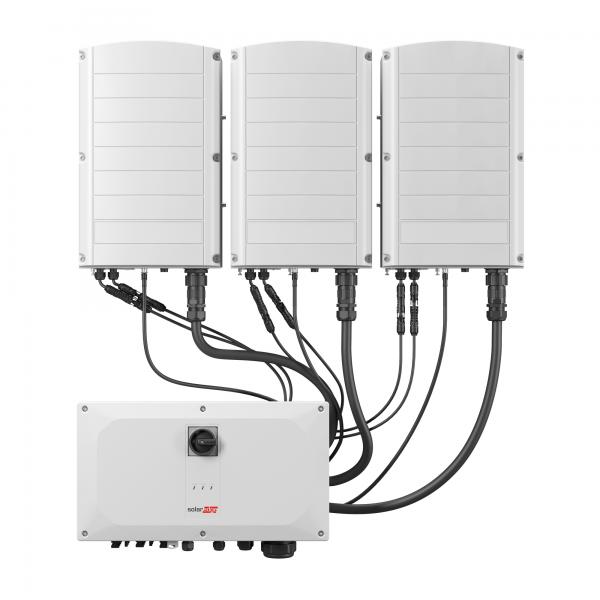

Wechselrichter SOLAR EDGE SE100K – RW00IBNM4 + 3 Hilfseinheiten SESUK-RW00INNN4 SYNERGIE-TECHNOLOGIE (mit RSD)
SKU: F240M01
EAN: 5905951582511
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | |
| Garantie | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| MPPT-Spannungsbereich | |
| Maximaler Eingangsstrom pro MPPT [A] | |
| Maximale Eingangsleistung [W] | |
| Europäische Effizienz | |
| Gewicht | 113,32 kg |
| CN | 85044086 |
Produktdetails
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | |
| Garantie | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| MPPT-Spannungsbereich | |
| Maximaler Eingangsstrom pro MPPT [A] | |
| Maximale Eingangsleistung [W] | |
| Europäische Effizienz | |
| Gewicht | 113,32 kg |
| CN | 85044086 |
Dreiphasiger SolarEdge-Wechselrichter mit Synergy-Technologie (SE50K-SE120K)
Die Serie dreiphasiger SolarEdge-Wechselrichter mit Synergy-Technologie ist eine innovative Lösung, entwickelt für große gewerbliche und industrielle Anlagen. Dank der einzigartigen, modularen Bauweise, die aus mehreren kleineren Synergy-Einheiten besteht, vereint der Wechselrichter hohe Leistung mit einfacher Installation und Wartung. Dieses fortschrittliche Gerät bietet maximale Effizienz, kompromisslose Sicherheit und vollständige Systemsichtbarkeit auf Modulebene.
Hauptmerkmale der SolarEdge-Wechselrichter mit Synergy-Technologie:
- Modulares Design und einfache Montage: Der Wechselrichter besteht aus 2 oder 3 leichteren Synergy-Einheiten und einer Steuereinheit, wodurch die Installation von zwei Personen ohne Einsatz schwerer Hebegeräte möglich ist.
- Erhöhte Verfügbarkeit und einfache Wartung: Jede Synergy-Einheit arbeitet unabhängig, was die Betriebszeit erhöht. Fällt eine Einheit aus, arbeiten die übrigen weiter, und Wartungsarbeiten sind einfacher und schneller.
- Fortschrittliche Sicherheitsfunktionen: Integrierter Schutz gegen Lichtbogenfehler, Temperatursensoren zur Erkennung von Kabelfehlern sowie eine optionale Schnellabschaltung sorgen für ein Höchstmaß an Sicherheit für Anlage und Personal.
- Integriertes Monitoring und Schutz: Das Gerät bietet Modul-Level-Monitoring mit Kommunikation über Ethernet oder Mobilfunk sowie eine integrierte PID-Reduzierungsfunktion und vor Ort austauschbare Überspannungsschutzgeräte (SPD).
- Schnelle Inbetriebnahme: Ein spezieller Pre-Commissioning-Prozess ermöglicht die automatische Validierung der Systemkomponenten und der Verkabelung bereits während der Montage, noch vor der Netzanschaltung.
Für wen ist das die richtige Wahl?
Dies ist die ideale Lösung für Investoren und Installateure, die große kommerzielle und industrielle Photovoltaikprojekte realisieren. Die modulare Bauweise vereinfacht die Logistik und Montage auf großen Dächern oder Solarparks erheblich. Fortschrittliche Sicherheitsfunktionen, hohe Effizienz und detailliertes Modul-Level-Monitoring machen diese Wechselrichter zur idealen Wahl für Projekte, bei denen maximale Energieerträge, Zuverlässigkeit und niedrige Betriebskosten (O&M) über den gesamten Lebenszyklus der Anlage entscheidend sind.
Datasheet SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Datasheet.pdf
| Parameter | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| AUSGANG | |||||
| Nennwirkleistung AC-Ausgang (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maximale Scheinleistung AC-Ausgang (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| AC-Ausgangsspannung – Phase-Phase/Phase-Neutralleiter (Nenn) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480 / 277 |
| AC-Ausgangsspannung – Bereich Phase-Phase/Bereich Phase-Neutralleiter (Vac) | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 432 – 529 / 249 – 305 |
| AC-Frequenz (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maximaler Dauer-Ausgangsstrom (pro Phase) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Anschlüsse der AC-Ausgangsleitungen | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Unterstützte Netze | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maximaler Differentialstrom (mA) (3) | 200 | 200 | 300 | 300 | 300 |
| Netzüberwachung, Schutz im Inselbetrieb, konfigurierbarer Leistungsfaktor | Ja | Ja | Ja | Ja | Ja |
| Gesamtharmonische Verzerrung (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Leistungsfaktorbereich | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 |
| EINGANG | |||||
| Maximale DC-Leistung (STC-Modul) Wechselrichter / Synergieeinheit (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Transformatorlos, ungeerdet | Ja | Ja | Ja | Ja | Ja |
| Maximale DC-Eingangsspannung DC+ bis DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nenn-DC-Eingangsspannung DC+ bis DC- (VDC) | 750 | 750 | 750 | 750 | 850 |
| Maximaler Eingangsstrom (DC) | 2 x 36,25 A | 2 x 48,25 A | 3 x 43,5 A | 3 x 48,25 A | 3 x 48,25 A |
| Verpolungsschutz | Ja | Ja | Ja | Ja | Ja |
| Erkennung von Erdschlüssen | Empfindlichkeit 167 kΩ pro Synergieeinheit(4) | Empfindlichkeit 167 kΩ pro Synergieeinheit(4) | Empfindlichkeit 167 kΩ pro Synergieeinheit(4) | Empfindlichkeit 167 kΩ pro Synergieeinheit(4) | Empfindlichkeit 167 kΩ pro Synergieeinheit(4) |
| Maximaler Wirkungsgrad Wechselrichter (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Europäischer Wirkungsgrad (gewichtet) (%) | 98 | 98 | 98 | 98 | |
| Nachtverbrauch (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| WEITERE FUNKTIONEN | |||||
| Unterstützte Kommunikationsschnittstellen(5) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) |
| Intelligentes Energiemanagement | Einspeisebegrenzung | Einspeisebegrenzung | Einspeisebegrenzung | Einspeisebegrenzung | Einspeisebegrenzung |
| Inbetriebnahme des Wechselrichters | Mobile App SetApp | Mobile App SetApp | Mobile App SetApp | Mobile App SetApp | Mobile App SetApp |
| Schutz vor Störungen durch elektrischen Lichtbogen | Integriert, konfigurierbar (gemäß UL1699B) | Integriert, konfigurierbar (gemäß UL1699B) | Integriert, konfigurierbar (gemäß UL1699B) | Integriert, konfigurierbar (gemäß UL1699B) | Integriert, konfigurierbar (gemäß UL1699B) |
| Schnelles Abschalten | Optional (automatisch nach Trennung vom AC‑Netz) | Optional (automatisch nach Trennung vom AC‑Netz) | Optional (automatisch nach Trennung vom AC‑Netz) | Optional (automatisch nach Trennung vom AC‑Netz) | Optional (automatisch nach Trennung vom AC‑Netz) |
| PID-Regler | Nachtzeiten, integriert | Nachtzeiten, integriert | Nachtzeiten, integriert | Nachtzeiten, integriert | Nachtzeiten, integriert |
| Überspannungsschutz RS485 (Ports 1+2) | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert |
| Überspannungsschutz DC | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert |
| Überspannungsschutz AC | Typ II, vor Ort austauschbar, optional | Typ II, vor Ort austauschbar, optional | Typ II, vor Ort austauschbar, optional | Typ II, vor Ort austauschbar, optional | Typ II, vor Ort austauschbar, optional |
| DC-Sicherungen (einpolig) | 25 A, optional | 25 A, optional | 25 A, optional | 25 A, optional | 25 A, optional |
| DC-Trenner | Optional | Optional | Optional | Optional | Optional |
| INSTALLATIONSPARAMETER | |||||
| Anzahl der Synergieeinheiten pro Wechselrichter | 2 | 2 | 3 | 3 | 3 |
| Querschnitt und Außendurchmesser des AC-Kabels (mm²) | Querschnitt bis 120 / 70; Außendurchmesser 30-50 / 12-20 | Querschnitt bis 120 / 70; Außendurchmesser 30-50 / 12-20 | Querschnitt bis 120 / 70; Außendurchmesser 30-50 / 12-20 | Querschnitt bis 120 / 70; Außendurchmesser 30-50 / 12-20 | Querschnitt bis 120 / 70; Außendurchmesser 30-50 / 12-20 |
| DC-Eingang: Wechselrichter/Synergieeinheit | 8/4 Paare MC4 | 8/4 Paare MC4 | 12/4 Paare MC4 | 12/4 Paare MC4 | 12/4 Paare MC4 |
| Abmessungen (H x B x T) (mm) | Synergieeinheit: 558 x 328 x 273
Synergie-Managementgerät: 360 x 560 x 295 |
Synergieeinheit: 558 x 328 x 273
Synergie-Managementgerät: 360 x 560 x 295 |
Synergieeinheit: 558 x 328 x 273
Synergie-Managementgerät: 360 x 560 x 295 |
Synergieeinheit: 558 x 328 x 273
Synergie-Managementgerät: 360 x 560 x 295 |
Synergieeinheit: 558 x 328 x 273
Synergie-Managementgerät: 360 x 560 x 295 |
| Gewicht (kg) | Synergieeinheit: 32
Synergie-Managementgerät: 18 |
Synergieeinheit: 32
Synergie-Managementgerät: 18 |
Synergieeinheit: 32
Synergie-Managementgerät: 18 |
Synergieeinheit: 32
Synergie-Managementgerät: 18 |
Synergieeinheit: 32
Synergie-Managementgerät: 18 |
| Betriebstemperaturbereich (°C) | von -40 bis +60(9) | von -40 bis +60(9) | von -40 bis +60(9) | von -40 bis +60(9) | von -40 bis +60(9) |
| Kühlung | Lüfter (wechselbar) | Lüfter (wechselbar) | Lüfter (wechselbar) | Lüfter (wechselbar) | Lüfter (wechselbar) |
| Geräuschentwicklung (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Schutzart | IP65 – außen und innen | IP65 – außen und innen | IP65 – außen und innen | IP65 – außen und innen | IP65 – außen und innen |
| Montage | Mitgelieferte Halterung | Mitgelieferte Halterung | Mitgelieferte Halterung | Mitgelieferte Halterung | Mitgelieferte Halterung |
