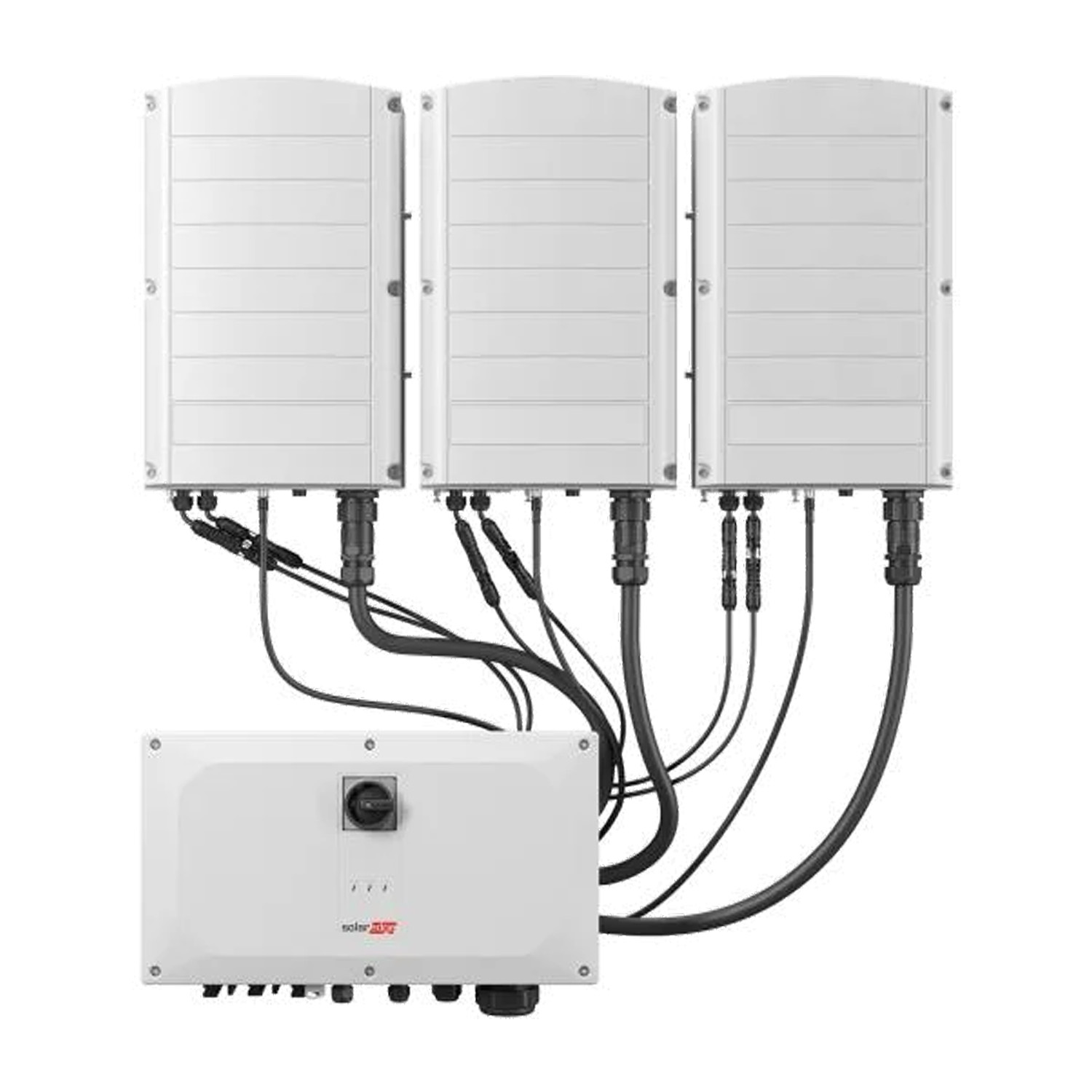

Wechselrichter – SOLAREDGE – SE100K – RW00IBNM4
SKU: F240M0
EAN: 5905951584669
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| AFCI | |
| Gewicht | 21 kg |
| CN | 85044086 |
Produktdetails
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| AFCI | |
| Gewicht | 21 kg |
| CN | 85044086 |
Dreiphasenwechselrichter mit Synergy-Technologie Europa SE50K/SE66.6K / SE90K / SE100K / SE120K
Die dreiphasigen Wechselrichter mit Synergy-Technologie von SolarEdge sind fortschrittliche Lösungen, die zur Maximierung der Leistungsfähigkeit und Zuverlässigkeit von Photovoltaiksystemen entwickelt wurden. Dank modularer Bauweise und innovativer Funktionen wie vorkonfigurierter Inbetriebnahme und dem unabhängigen Betrieb der Synergy-Einheiten bieten sie eine einfache Montage, hohe Flexibilität und verlängerte störungsfreie Betriebszeiten.
Hauptmerkmale des Dreiphasenwechselrichters mit Synergy-Technologie Europa SE50K/SE66.6K / SE90K / SE100K / SE120K:
- Einfache Montage zu zweit dank leichter, modularer Bauweise (2 oder 3 Synergy-Einheiten und ein Gerät zur Synergy-Steuerung).
- Der unabhängige Betrieb jeder Synergy-Einheit verlängert die störungsfreie Betriebszeit und erleichtert die Wartung.
- Integrierte Temperatursensoren und Schutz vor den Folgen von Lichtbogenschlüssen erhöhen die Sicherheit.
- Optionales Schnellabschalten und ein integrierter DC-Not-Aus-Schalter machen externe Abschaltvorrichtungen überflüssig.
- Integrierte Modulüberwachung mit Ethernet- oder Mobilfunkkommunikation bietet vollständige Systemtransparenz.
- Maximaler Wirkungsgrad des Wechselrichters bis zu 98,3% und europäischer Wirkungsgrad bis zu 98,1%.
Für wen ist das eine gute Wahl?
Diese Wechselrichter sind die ideale Lösung für Photovoltaikanlagen mit höheren Leistungen, sowohl im gewerblichen als auch im industriellen Bereich, wo hohe Effizienz, Zuverlässigkeit und fortschrittliche Sicherheitsfunktionen Priorität haben. Die modulare Bauweise und die einfache Montage machen sie zudem zu einer attraktiven Wahl für Installateure, die Wert auf effizientes Arbeiten legen.
Datasheet SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Datasheet.pdf
| Parameter | SE50K | SE66.6K | SE90K | SE100K | SE120K |
| AUSGANG | |||||
| Nennwirkleistung am AC-Ausgang (W) | 50000 | 66600 | 90000 | 100000 | 120000 |
| Maximale Scheinleistung am AC-Ausgang (VA) | 50000 | 66600 | 90000 | 100000 | 120000 |
| AC-Ausgangsspannung — Phase-Phase/Phase-Neutral (Nennwert) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| AC-Ausgangsspannungsbereich — Phase-Phase/Phase-Neutral (Vac) | 304 – 437/176 – 253; 320 – 460/184 – 264,5 | 304 – 437/176 – 253; 320 – 460/184 – 264,5 | 304 – 437/176 – 253; 320 – 460/184 – 264,5 | 304 – 437/176 – 253; 320 – 460/184 – 264,5 | 432-529/249-305 |
| AC-Frequenz (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maximaler Dauer-Ausgangsstrom (pro Phase) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Gesamttharmonische Verzerrung (%) (THD) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Leistungsfaktorbereich | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 |
| EINGANG | |||||
| Maximale DC-Leistung (STC-Modul) Wechselrichter / Synergieeinheit (W) | 75000/37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000/60000 |
| Maximale Eingangsspannung DC+ bis DC- (VDC) | 750 | 750 | 750 | 750 | 850 |
| Nenn-Eingangsspannung DC+ bis DC- (VDC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Maximaler Eingangsstrom (A) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Maximale Wechselrichtereffizienz (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Europäische Effizienz (gewichtet) (%) | 98 | 98 | 98 | 98 | 98 |
| Nächtlicher Stromverbrauch (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| WEITERE FUNKTIONEN | |||||
| Unterstützte Kommunikationsschnittstellen(5) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) | ||||
| Schutz gegen Lichtbogenstörungen | Eingebaut, vom Benutzer konfigurierbar (gemäß UL1699B) | ||||
| Schnelles Abschalten | Optional (automatisch nach Trennung vom AC-Netz) | ||||
| PID-Regler | Nachtstunden, integriert | ||||
| Überspannungsschutz RS485 (Ports 1+2) | Typ II, vor Ort austauschbar, integriert | ||||
| DC-Überspannungsschutz | Typ II, vor Ort austauschbar, integriert | ||||
| AC-Überspannungsschutz | Typ II, vor Ort austauschbar, optional | ||||
| DC-Sicherungen (eindpolig) | 25 A, optional | ||||
| DC-Trennschalter | Optional | ||||
| INSTALLATIONSPARAMETER | |||||
| Anzahl der Synergieeinheiten pro Wechselrichter | 2 | 2 | 3 | 3 | 3 |
| Querschnitt und Außendurchmesser des AC-Kabels: Leitung/PE (Aluminium oder Kupfer) (mm) | Querschnitt bis zu 120/70 mm²; Außendurchmesser 30-50/12-20 mm | Querschnitt bis zu 120/70 mm²; Außendurchmesser 30-50/12-20 mm | Querschnitt bis zu 50 mm², Aluminium oder Kupfer, Außendurchmesser des Kabels 12-20 mm | Querschnitt bis zu 50 mm², Aluminium oder Kupfer, Außendurchmesser des Kabels 12-20 mm | Querschnitt bis zu 50 mm², Aluminium oder Kupfer, Außendurchmesser des Kabels 12-20 mm |
| DC-Eingang: Wechselrichter / Synergieeinheit (7)(8) | 8/4 MC4-Paare | 12/4 MC4-Paare | Kabeleinführung, 3 Paare/1 Paar, Querschnitt bis zu 50 mm², Aluminium oder Kupfer, Außendurchmesser des Kabels 12-20 mm | Kabeleinführung, 3 Paare/1 Paar, Querschnitt bis zu 50 mm², Aluminium oder Kupfer, Außendurchmesser des Kabels 12-20 mm | Kabeleinführung, 3 Paare/1 Paar, Querschnitt bis zu 50 mm², Aluminium oder Kupfer, Außendurchmesser des Kabels 12-20 mm |
| Abmessungen (H x B x T) (mm) | Synergieeinheit: 558 x 328 x 273; Synergie-Managementgerät: 360 x 560 x 295 | ||||
| Gewicht (kg) | Synergieeinheit: 32; Synergie-Managementgerät: 18 | ||||
| Betriebstemperaturbereich (°C) | von -40 bis +60(9) | ||||
| Kühlung | Lüfter (wechselbar) | ||||
| Geräuschemission (dBA) | < 67 | ||||
| Schutzart | IP65 außen und innen | ||||
| Montage | Mitgelieferte Halterung | ||||
| KONFORMITÄT MIT NORMEN | |||||
| Sicherheit | IEC-62109-1, IEC-62109-2, AS3100 | ||||
| Netzanschluss-Normen (6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | ||||
| EMV | IEC61000-6-2, IEC61000-6-3 Klasse A, IEC61000-3-11, IEC61000-3-12 | ||||
| RoHS | Ja | ||||
Hinweis: Daten können ohne Ankündigung geändert werden.
