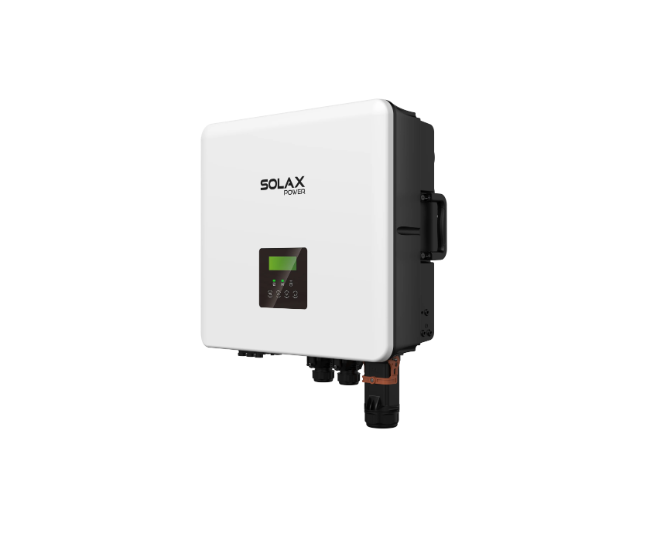

Wechselrichter SOLAX X3-HYB-10.0-G4 Pro WLAN + LAN

SKU: F20S121 EAN: 2010000031933
Wechselrichter SOLAX X3-HYB-10.0-G4 Pro WLAN + LAN
Hersteller

Nennleistung

Stromversorgung

Hybridgerät

Betriebsmodus Off-Grid

MPPT

Garantie

Nettobreite

Nettotiefe

Nettohöhe

RS485

SPD Typ II

AFCI

MPPT-Spannungsbereich

Maximaler Eingangsstrom pro MPPT [A]

Maximale Eingangsleistung [W]

Europäische Effizienz

Gewicht 40,25 kg
CN 85044086
Preis Melden Sie sich an, um den Preis zu sehen

Einloggen um eine Bestellung aufzugeben

Datasheet Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Datasheet.pdf Warranty Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Warranty.pdf

Produktdetails

Hersteller

Nennleistung

Stromversorgung

Hybridgerät

Betriebsmodus Off-Grid

MPPT

Garantie

Nettobreite

Nettotiefe

Nettohöhe

RS485

SPD Typ II

AFCI

MPPT-Spannungsbereich

Maximaler Eingangsstrom pro MPPT [A]

Maximale Eingangsleistung [W]

Europäische Effizienz

Gewicht 40,25 kg
CN 85044086

Dreiphasiger Hybridwechselrichter SolaX Power X3-HYB-G4 PRO

Der dreiphasige Hybridwechselrichter SolaX Power X3-HYB-G4 PRO ist eine fortschrittliche Lösung für Wohngebäude und bietet intelligentes Energiemanagement sowie hohe Effizienz. Er ist in einem breiten Leistungsbereich von 4 kW bis 15 kW erhältlich und bietet Kompatibilität mit V2H, intelligente Zeitpläne, Zusammenarbeit mit einem kabellosen Zähler sowie zwei Batterieanschlüsse. Mit breitem MPPT-Bereich und der Möglichkeit einer 200% PV-Überleistung ist er ein flexibles und zuverlässiges Gerät zur Maximierung des Eigenverbrauchs.

Wichtigste Merkmale des Hybridwechselrichters SolaX Power X3-HYB-G4 PRO:

  • Intelligentes Energiemanagement: Kompatibel mit V2H zur Integration in ein Smart Home, Smart Schedule, Smart Scene, 7×24 h TOU sowie Zusammenarbeit mit VPP (OpenADR, IEEE2030.5, FCAS, API).
  • Hohe Effizienz und Flexibilität bei PV: DC-Eingangsstrom 20 A pro MPPT mit 3 Trackern, Möglichkeit einer 200% PV-Überleistung, AC-Ausgang bis zu 110% sowie sehr weiter MPPT-Bereich (110–950 V).
  • Garantierte Zuverlässigkeit und Sicherheit: Bis zu 200% EPS-Ausgangsleistung für 10 Sekunden, Umschaltzeit wie bei einer USV unter 10 ms, optionale Schnellabschaltfunktion, SPD Überspannungsschutz Typ II auf AC- und DC-Seite sowie optionaler AFCI-Schutz.
  • Flexible Anpassungsmöglichkeiten: Doppelte Batterieanschlüsse und „2-in-1“-Funktion zur Erweiterung, zusätzliche Anschlüsse zur Vereinfachung der Verkabelung sowie eine funktionale und stilvolle Kabelabdeckung.
  • Vielseitige Betriebsmodi: Unterstützung für Mikronetze sowie Generator-Modi für unterschiedliche Einsatzszenarien.
  • Leistungskennlinie: Hohe Effizienz über einen weiten Lastbereich, wie die Leistungskennlinie des 15-kW-Modells zeigt.

Für wen ist das eine gute Wahl?

Der Wechselrichter SolaX Power X3-HYB-G4 PRO ist eine ausgezeichnete Wahl für Eigentümer von Einfamilienhäusern, die ein fortschrittliches, leistungsstarkes und zuverlässiges Hybridsystem suchen. Seine intelligenten Energiemanagementfunktionen, die hohe Flexibilität bei der Konfiguration von PV-Seite und Batterien sowie die umfangreichen Sicherheits- und Anpassungsoptionen machen ihn zur idealen Lösung, um den Eigenverbrauch zu maximieren, Notstromversorgung sicherzustellen und die Integration ins Smart Home zu ermöglichen. Der breite Leistungsbereich erlaubt die Anpassung an individuelle Energiebedürfnisse.

Datasheet Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Datasheet.pdf Warranty Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Warranty.pdf



Parameter X3-HYB-4.0-P X3-HYB-5.0-P X3-HYB-6.0-P X3-HYB-8.0-P X3-HYB-10.0-P X3-HYB-12.0-P X3-HYB-15.0-P
PV-EINGANG
Max. empfohlene Leistung des PV-Arrays (kWp) 8 10 12 16 20 24 30
Max. PV-Eingangsspannung (V) 1000 1000 1000 1000 1000 1000 1000
Nenn-PV-Eingangsspannung (V) 650 650 650 650 650 650 650
Arbeits-Spannungsbereich (V) 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950
MPPT-Spannungsbereich (V) 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950
Anlaufspannung (V) 120 120 120 120 120 120 120
Anzahl der MPP-Tracker / Strings pro MPP-Tracker 2 (1 / 1) 2 (1 / 1) 2 (1 / 1) 3 (1 / 1 / 1) 3 (1 / 1 / 1) 3 (1 / 1 / 1) 3 (1 / 1 / 1)
Max. Eingangsstrom pro MPPT (MPPT1/2/3) (A) 20 / 20 20 / 20 20 / 20 20 / 20 / 20 20 / 20 / 20 20 / 20 / 20 20 / 20 / 20
Max. Kurzschluss-Eingangsstrom pro MPPT (MPPT1/2/3) (A) 25 / 25 25 / 25 25 / 25 25 / 25 / 25 25 / 25 / 25 25 / 25 / 25 25 / 25 / 25
AC-EINGANG UND -AUSGANG (NETZ)
Nenn-Ausgangsleistung (W) 4000 5000 (AS 4777 4999 W) 6000 8000 10000 (AS 4777 9999 W) 12000 15000 (AS 4777 14999 W)
Nenn-Ausgangsstrom (A) 5,8 7,2 8,7 11,6 14,5 17,5 21,8
Max. Scheinleistung Ausgang (VA) 4400 5500 (AS 4777 4999 VA) 6600 8800 11000 (AS 4777 9999 VA) 13200 16500 (AS 4777 14999 VA)
Max. Dauer-Ausgangsstrom (A) 6,7 6,7 8,4 10,0 13,4 20,0 25,0
Nenn-AC-Spannung 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V
Max. Scheinleistung AC-Eingang (kVA) 8,4 10,5 12,6 16,8 21,0 21,0 21,0
Max. AC-Eingangsstrom (A) 12,2 15,2 18,2 24,3 30,4 30,4 30,4
Nenn-AC-Frequenz (Hz) 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60
AC-Frequenzbereich (Hz) 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5
Einstellbarer Leistungsfaktorbereich -1 (0,8 induktiv bis 0,8 kapazitiv) -1 (0,8 induktiv bis 0,8 kapazitiv) -1 (0,8 induktiv bis 0,8 kapazitiv) -1 (0,8 induktiv bis 0,8 kapazitiv) -1 (0,8 induktiv bis 0,8 kapazitiv) -1 (0,8 induktiv bis 0,8 kapazitiv) -1 (0,8 induktiv bis 0,8 kapazitiv)
THDi (Nennleistung) (%) <3 <3 <3 <3 <3 <3 <3
BATTERIE
Batterietyp Lithium Lithium Lithium Lithium Lithium Lithium Lithium
Batterie-Spannungsbereich (V) 130 – 800 130 – 800 130 – 800 130 – 800 130 – 800 130 – 800 130 – 800
Max. Lade-/Entladestrom (A) 50 (25 x 2) 50 (25 x 2) 50 (25 x 2) 50 (25 x 2) 50 (25 x 2) 50 (25 x 2) 50 (25 x 2)
EPS-AUSGANG (NETZUNABHÄNGIG) (MIT BATTERIE)
Nenn-Ausgangsfrequenz EPS, Frequenz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz
Nenn-EPS-Ausgangsleistung (kVA) 4 5 6 8 10 12 15
Spitzen-EPS-Ausgangsleistung 2× Nennleistung, 10 s 2× Nennleistung, 10 s 2× Nennleistung, 10 s 2× Nennleistung, 10 s 2× Nennleistung, 10 s 2× Nennleistung, 10 s 2× Nennleistung, 10 s
Umschaltzeit (ms) < 10 < 10 < 10 < 10 < 10 < 10 < 10
WIRKUNGSGRAD
Max. Wirkungsgrad (%) 98,0 98,0 98,0 98,0 98,0 98,0 98,0
Europäischer Wirkungsgrad (%) 97,7 97,7 97,7 97,7 97,7 97,7 97,7
UMWELTBEDINGUNGEN
Schutzart IP66 IP66 IP66 IP66 IP66 IP66 IP66
Betriebstemperaturbereich (°C) -35 – 60 -35 – 60 -35 – 60 -35 – 60 -35 – 60 -35 – 60 -35 – 60
Max. Einsatzhöhe (m) 3000 3000 3000 3000 3000 3000 3000
Relative Luftfeuchtigkeit 0 – 100% rF (Kondensation) 0 – 100% rF (Kondensation) 0 – 100% rF (Kondensation) 0 – 100% rF (Kondensation) 0 – 100% rF (Kondensation) 0 – 100% rF (Kondensation) 0 – 100% rF (Kondensation)
Überspannungskategorie Versorgungsnetz: III, Batterie: II, PV: II Versorgungsnetz: III, Batterie: II, PV: II Versorgungsnetz: III, Batterie: II, PV: II Versorgungsnetz: III, Batterie: II, PV: II Versorgungsnetz: III, Batterie: II, PV: II Versorgungsnetz: III, Batterie: II, PV: II Versorgungsnetz: III, Batterie: II, PV: II
ALLGEMEIN
Abmessungen (B x H x T) (mm) 560 x 503 x 210 560 x 503 x 210 560 x 503 x 210 560 x 503 x 210 560 x 503 x 210 560 x 503 x 210 560 x 503 x 210
Nettogewicht (kg) 38 38 38 38 38 38 38
Kühlkonzept Natürliche Kühlung Natürliche Kühlung Natürliche Kühlung Intelligente Kühlung Intelligente Kühlung Intelligente Kühlung Intelligente Kühlung
Kommunikationsschnittstellen COM1 (Parallel 1, Parallel 2, BMS 1, BMS 2, RS485, ZÄHLER / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Wärmepumpe) COM1 (Parallel 1, Parallel 2, BMS 1, BMS 2, RS485, ZÄHLER / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Wärmepumpe) COM1 (Parallel 1, Parallel 2, BMS 1, BMS 2, RS485, ZÄHLER / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Wärmepumpe) COM1 (Parallel 1, Parallel 2, BMS 1, BMS 2, RS485, ZÄHLER / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Wärmepumpe) COM1 (Parallel 1, Parallel 2, BMS 1, BMS 2, RS485, ZÄHLER / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Wärmepumpe) COM1 (Parallel 1, Parallel 2, BMS 1, BMS 2, RS485, ZÄHLER / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Wärmepumpe) COM1 (Parallel 1, Parallel 2, BMS 1, BMS 2, RS485, ZÄHLER / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Wärmepumpe)
Leistungsaufnahme (Nacht) (W) < 40 W im Bereitschaftsmodus, < 5 W im Ruhezustand < 40 W im Bereitschaftsmodus, < 5 W im Ruhezustand < 40 W im Bereitschaftsmodus, < 5 W im Ruhezustand < 40 W im Bereitschaftsmodus, < 5 W im Ruhezustand < 40 W im Bereitschaftsmodus, < 5 W im Ruhezustand < 40 W im Bereitschaftsmodus, < 5 W im Ruhezustand < 40 W im Bereitschaftsmodus, < 5 W im Ruhezustand
Topologie Nicht isoliert Nicht isoliert Nicht isoliert Nicht isoliert Nicht isoliert Nicht isoliert Nicht isoliert
Zertifikate und Zulassungen IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21
AC-Hilfsversorgung (APS) Integriert Integriert Integriert Integriert Integriert Integriert Integriert
SCHUTZ
Schutzfunktionen Über-/Unterspannungsschutz, DC-Isolationsschutz, Schutz gegen Verpolung DC, Netzüberwachung, Überwachung der DC-Einspeisung, Rückstromüberwachung, Fehlerstromerkennung, Schutz bei Übertemperatur, AC-Überspannungsschutz, AC-Kurzschlussschutz Über-/Unterspannungsschutz, DC-Isolationsschutz, Schutz gegen Verpolung DC, Netzüberwachung, Überwachung der DC-Einspeisung, Rückstromüberwachung, Fehlerstromerkennung, Schutz bei Übertemperatur, AC-Überspannungsschutz, AC-Kurzschlussschutz Über-/Unterspannungsschutz, DC-Isolationsschutz, Schutz gegen Verpolung DC, Netzüberwachung, Überwachung der DC-Einspeisung, Rückstromüberwachung, Fehlerstromerkennung, Schutz bei Übertemperatur, AC-Überspannungsschutz, AC-Kurzschlussschutz Über-/Unterspannungsschutz, DC-Isolationsschutz, Schutz gegen Verpolung DC, Netzüberwachung, Überwachung der DC-Einspeisung, Rückstromüberwachung, Fehlerstromerkennung, Schutz bei Übertemperatur, AC-Überspannungsschutz, AC-Kurzschlussschutz Über-/Unterspannungsschutz, DC-Isolationsschutz, Schutz gegen Verpolung DC, Netzüberwachung, Überwachung der DC-Einspeisung, Rückstromüberwachung, Fehlerstromerkennung, Schutz bei Übertemperatur, AC-Überspannungsschutz, AC-Kurzschlussschutz Über-/Unterspannungsschutz, DC-Isolationsschutz, Schutz gegen Verpolung DC, Netzüberwachung, Überwachung der DC-Einspeisung, Rückstromüberwachung, Fehlerstromerkennung, Schutz bei Übertemperatur, AC-Überspannungsschutz, AC-Kurzschlussschutz Über-/Unterspannungsschutz, DC-Isolationsschutz, Schutz gegen Verpolung DC, Netzüberwachung, Überwachung der DC-Einspeisung, Rückstromüberwachung, Fehlerstromerkennung, Schutz bei Übertemperatur, AC-Überspannungsschutz, AC-Kurzschlussschutz
Aktive Methode zur Verhinderung von Inselbetrieb Frequenzverschiebung Frequenzverschiebung Frequenzverschiebung Frequenzverschiebung Frequenzverschiebung Frequenzverschiebung Frequenzverschiebung
Überspannungsschutz (DC / AC) DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II
AFCI (Schutzschalter gegen Lichtbogenfehler) Optional Optional Optional Optional Optional Optional Optional

Hinweise:

① Die maximale Eingangsspannung ist die obere Grenze der DC-Spannung. Jegliche höhere DC-Eingangsspannung könnte den Wechselrichter beschädigen.

② Eine Eingangsspannung, die den MPPT-Spannungsbereich überschreitet, kann den Schutz des Wechselrichters auslösen.

③ Der AC-Frequenzbereich kann je nach nationalen Vorschriften variieren.

④ Wenn beide Batterieports jeweils mit einer separaten Batterie verbunden sind, beträgt der Strom 25 A pro Port. Wenn nur ein Port an eine Batterie angeschlossen ist, sind es 30 A. Wenn beide Ports mit einem einzigen Batteriepack über ein 2-in-1-Y-Kabel (separat erhältlich) verbunden sind, beträgt der Strom 50 A.

⑤ Leistungsreduktion bei +45 °C.
