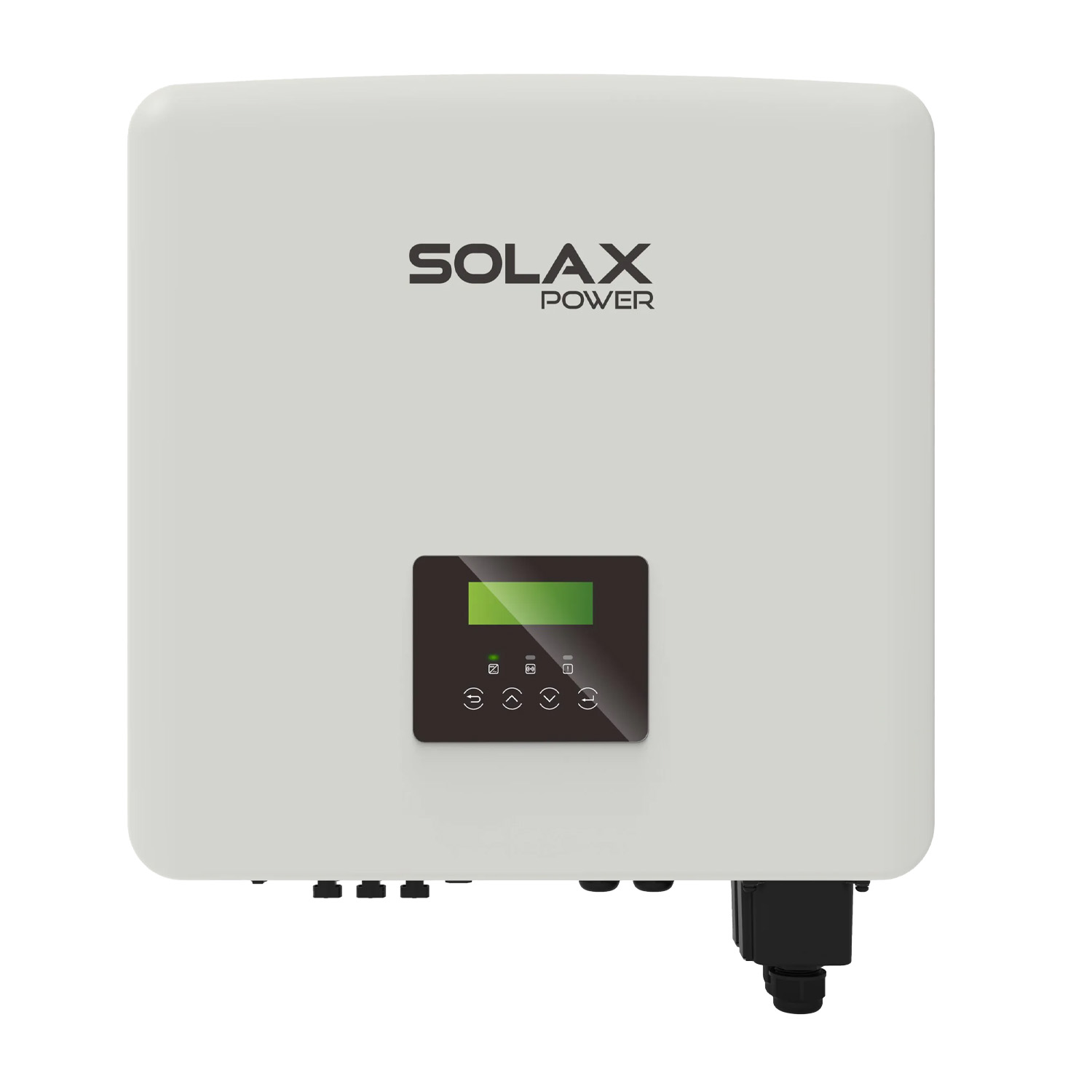

Wechselrichter SOLAX X3-Hybrid-15.0-D
SKU: F20S1251
EAN: 2010000034897
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| Betriebsmodus Off-Grid | |
| MPPT | 2 |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| RS485 | Ja |
| SPD Typ II | |
| AFCI | Optional |
| MPPT-Spannungsbereich | |
| Gewicht | 38,12 kg |
| CN | 85044086 |
Preis
2 171,60 €
Brutto
Brutto
Datasheet Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Datasheet.pdf
Manual Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Manual.pdf
Warranty Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Warranty.pdf
Certificate of compliance 1 Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Certificate-of-compliance-1.pdf
Certificate of compliance 2 Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Certificate-of-compliance-2.pdf
Certificate of compliance 3 Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Certificate-of-compliance-3.pdf
Produktdetails
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| Betriebsmodus Off-Grid | |
| MPPT | 2 |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| RS485 | Ja |
| SPD Typ II | |
| AFCI | Optional |
| MPPT-Spannungsbereich | |
| Gewicht | 38,12 kg |
| CN | 85044086 |
Solax X3-HYBRID G4
Der Solax X3-HYBRID G4 ist ein dreiphasiger Hybridwechselrichter zur Energiespeicherung. Er bietet eine breite Leistungsspanne von 5,0 bis 15 kW, zeichnet sich durch hohe Wirkungsgrade und Schutzart IP65 aus, was einen zuverlässigen Betrieb unter verschiedenen Bedingungen gewährleistet.
Hauptmerkmale des X3-HYBRID G4:
- Möglichkeit des parallelen Netz- und Inselbetriebs (in Entwicklung).
- PV-Leistung von bis zu 150 % der Nennleistung des Wechselrichters.
- Schnelles Laden und Entladen der Batterie mit UPS-Niveau.
- Schutzart IP65, die eine Installation unter anspruchsvollen Bedingungen ermöglicht.
- Großer Betriebstemperaturbereich von -35°C bis 60°C.
- Schattenmanagement-Funktion zur Optimierung der Energieerzeugung.
Für wen ist das eine gute Wahl?
Der Solax X3-HYBRID G4 ist die ideale Lösung für private und gewerbliche Anwender, die ein effizientes Energiespeichersystem mit Notstromfunktion suchen. Seine Vielseitigkeit, hohe Spitzenleistung sowie Widerstandsfähigkeit gegenüber Witterungseinflüssen machen ihn besonders geeignet für Anwendungen, die Zuverlässigkeit und die Optimierung des Stromverbrauchs erfordern.
Datasheet Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Datasheet.pdf
Manual Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Manual.pdf
Warranty Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Warranty.pdf
Certificate of compliance 1 Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Certificate-of-compliance-1.pdf
Certificate of compliance 2 Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Certificate-of-compliance-2.pdf
Certificate of compliance 3 Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Certificate-of-compliance-3.pdf
| Parameter | X3-Hybrid-5.0-D | X3-Hybrid-6.0-D | X3-Hybrid-8.0-D | X3-Hybrid-10.0-D | X3-Hybrid-12.0-D | X3-Hybrid-15.0-D | X3-Hybrid-5.0-M | X3-Hybrid-6.0-M | X3-Hybrid-8.0-M | X3-Hybrid-10.0-M | X3-Hybrid-12.0-M | X3-Hybrid-15.0-M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DC-EINGANG | ||||||||||||
| Max. Eingangsleistung des PV-Strings (W) | 8000 | 10000 | 12000 | 15000 | 18000 | 18000 | 8000 | 10000 | 12000 | 15000 | 18000 | 18000 |
| Max. PV-Eingangsspannung (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Anlaufspannung (V) | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Nenn-Eingangsspannung (V) | 630 | 630 | 630 | 630 | 630 | 630 | 630 | 630 | 630 | 630 | 630 | 630 |
| MPP-Tracker-Spannungsbereich (V) | 180-950 | 180-950 | 180-950 | 180-950 | 180-950 | 180-950 | 180-950 | 180-950 | 180-950 | 180-950 | 180-950 | 180-950 |
| Anzahl MPP-Tracker/Strings pro MPP-Tracker | 2(1/1) | 2(1/1) | 2(2/1) | 2(2/1) | 2(2/1) | 2(2/1) | 2(1/1) | 2(1/1) | 2(2/1) | 2(2/1) | 2(2/1) | 2(2/1) |
| Max. Eingangsstrom (Eingang A/Eingang B) (A) | 14/14 | 14/14 | 26/14 | 26/14 | 26/14 | 26/14 | 14/14 | 14/14 | 26/14 | 26/14 | 26/14 | 26/14 |
| Max. Kurzschlussstrom (Eingang A/Eingang B) (A) | 16/16 | 16/16 | 30/16 | 30/16 | 30/16 | 30/16 | 16/16 | 16/16 | 30/16 | 30/16 | 30/16 | 30/16 |
| AC-EINGANG UND -AUSGANG | ||||||||||||
| Nenn-AC-Ausgangsleistung (W) | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 |
| Nenn-AC-Ausgangsstrom (A) | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 |
| Max. Scheinleistung am AC-Ausgang (VA) | 5500 | 6600 | 8800 | 11000 | 13200 | 15000 | 5500 | 6600 | 8800 | 11000 | 13200 | 15000 |
| Max. AC-Ausgangsstrom (A) | 8,1 | 9,7 | 12,9 | 16.1 | 19,3 | 24,1 | 8,1 | 9,7 | 12,9 | 16.1 | 19,3 | 24,1 |
| Max. Scheinleistung am AC-Eingang (VA) | 10000 | 12000 | 16000 | 20000 | 20000 | 20000 | 10000 | 12000 | 16000 | 20000 | 20000 | 20000 |
| Max. AC-Eingangsstrom (A) | 16,1 | 19,3 | 25,8 | 32,0 | 32,0 | 32,0 | 16,1 | 19,3 | 25,8 | 32,0 | 32,0 | 32,0 |
| Nenn-AC-Spannung (V) | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 |
| Nennnetzfrequenz/Netzfrequenzbereich (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Leistungsfaktor: 0,8 führend / 0,8 verzögert | 0,8 wiodący 0,8 opóźniony | 0,8 wiodący 0,8 opóźniony | 0,8 wiodący 0,8 opóźniony | 0,8 wiodący 0,8 opóźniony | 0,8 wiodący 0,8 opóźniony | 0,8 wiodący 0,8 opóźniony | 0,8 wiodący 0,8 opóźniony | 0,8 wiodący 0,8 opóźniony | 0,8 wiodący 0,8 opóźniony | 0,8 wiodący 0,8 opóźniony | 0,8 wiodący 0,8 opóźniony | 0,8 wiodący 0,8 opóźniony |
| THDi (bei Nennleistung) (%) | <3 | <3 | <3 | <3 | <3 | <3 | ||||||
| BATTERIEANGABEN | ||||||||||||
| Batterietyp | Lithium-Ionen-Batterie | Lithium-Ionen-Batterie | Lithium-Ionen-Batterie | Lithium-Ionen-Batterie | Lithium-Ionen-Batterie | Lithium-Ionen-Batterie | Lithium-Ionen-Batterie | Lithium-Ionen-Batterie | Lithium-Ionen-Batterie | Lithium-Ionen-Batterie | Lithium-Ionen-Batterie | Lithium-Ionen-Batterie |
| Batterie-Spannungsbereich (V) | 180-650 | 180-650 | 180-650 | 180-650 | 180-650 | 180-650 | 180-650 | 180-650 | 180-650 | 180-650 | 180-650 | 180-650 |
| Max. kontinuierlicher Lade-/Entladestrom (A) | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| EPS-AUSGANG MIT BATTERIE (NETZUNABHÄNGIG ODER BACKUP) | ||||||||||||
| Nenn-Ausgangsleistung (W)1 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 |
| Spitzen-Scheinleistung (VA)1 | 7500,60s | 9000, 60s | 12000,60s | 15000, 60s | 15000, 60s | 16500, 60s | 7500,60s | 9000, 60s | 12000,60s | 15000, 60s | 15000, 60s | 16500, 60s |
| Max. Dauerstrom (A) | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 |
| Nennspannung (V)/Frequenz (Hz) | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 |
| THDV (lineare Last) (%) | <3 | <3 | <3 | <3 | <3 | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
| Umschaltzeit in den Inselbetrieb (ms) | <10 | <10 | <10 | <10 | <10 | <10 | <10 | |||||
| Paralleler Betrieb | JA, 10 | JA, 10 | JA, 10 | JA, 10 | JA, 10 | JA, 10 | JA, 10 | JA, 10 | JA, 10 | JA, 10 | JA, 10 | JA, 10 |
| SYSTEMDATEN | ||||||||||||
| Max. Wirkungsgrad (%) | 98,00 | 98,00 | 98,00 | 98,00 | 98,00 | 98,00 | 98,00 | 98,00 | 98,00 | 98,00 | 98,00 | 98,00 |
| EU-Netzwirkungsgrad (%) | 97,70 | 97,70 | 97,70 | 97,70 | 97,70 | 97,70 | 97,70 | 97,70 | 97,70 | 97,70 | 97,70 | 97,70 |
| Batterie Lade-/Entladewirkungsgrad (%) | 98,5/97,00 | 98,5/97,00 | 98,5/97,00 | 98,5/97,00 | 98,5/97,00 | 98,5/97,00 | 98,5/97,00 | 98,5/97,00 | 98,5/97,00 | 98,5/97,00 | 98,5/97,00 | 98,5/97,00 |
| Energieverbrauch im Standby-Modus (W) @Nacht | <40W dla trybu czuwania gorącego, < 5W dla trybu czuwania zimnego | <40W dla trybu czuwania gorącego, < 5W dla trybu czuwania zimnego | <40W dla trybu czuwania gorącego, < 5W dla trybu czuwania zimnego | <40W dla trybu czuwania gorącego, < 5W dla trybu czuwania zimnego | <40W dla trybu czuwania gorącego, < 5W dla trybu czuwania zimnego | <40W dla trybu czuwania gorącego, < 5W dla trybu czuwania zimnego | <40W dla trybu czuwania gorącego, < 5W dla trybu czuwania zimnego | <40W dla trybu czuwania gorącego, < 5W dla trybu czuwania zimnego | <40W dla trybu czuwania gorącego, < 5W dla trybu czuwania zimnego | <40W dla trybu czuwania gorącego, < 5W dla trybu czuwania zimnego | <40W dla trybu czuwania gorącego, < 5W dla trybu czuwania zimnego | <40W dla trybu czuwania gorącego, < 5W dla trybu czuwania zimnego |
| Schutzart | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Betriebstemperaturbereich (°C) | -35~60 | -35~60 | -35~60 | -35~60 | -35~60 | -35~60 | -35~60 | -35~60 | -35~60 | -35~60 | -35~60 | -35~60 |
| Max. Einsatzhöhe (m) | ≤3000 | ≤3000 | ≤3000 | ≤3000 | ≤3000 | ≤3000 | ≤3000 | ≤3000 | ≤3000 | ≤3000 | ≤3000 | ≤3000 |
| Luftfeuchtigkeit (%) | 0~100 (kondensacja) | 0~100 (kondensacja) | 0~100 (kondensacja) | 0~100 (kondensacja) | 0~100 (kondensacja) | 0~100 (kondensacja) | 0~100 (kondensacja) | 0~100 (kondensacja) | 0~100 (kondensacja) | 0~100 (kondensacja) | 0~100 (kondensacja) | 0~100 (kondensacja) |
| Typische Geräuschentwicklung (dB) | <35 | <35 | <35 | <35 | <45 | <45 | <35 | <35 | <35 | <35 | <45 | <45 |
| Lagertemperatur (°C) | -40~65 | -40~65 | -40~65 | -40~65 | -40~65 | -40~65 | -40~65 | -40~65 | -40~65 | -40~65 | -40~65 | -40~65 |
| Abmessungen (B x H x T) (mm) | 503503199 | 503503199 | 503503199 | 503503199 | 503503199 | 503503199 | 503503199 | 503503199 | 503503199 | 503503199 | 503503199 | 503503199 |
| Gewicht (kg) | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Kühlung | ||||||||||||
| Kühlkonzept | natürliche Kühlung | natürliche Kühlung | natürliche Kühlung | natürliche Kühlung | Smart-Kühlung | Smart-Kühlung | natürliche Kühlung | natürliche Kühlung | natürliche Kühlung | natürliche Kühlung | Smart-Kühlung | Smart-Kühlung |
| Kommunikationsschnittstellen | ||||||||||||
| Kommunikationsschnittstellen | Zähler/WLAN (optional)/DRM/USB/ISO-Alarm/RTU485/NTC/BMS/LCD/RS485 | Zähler/WLAN (optional)/DRM/USB/ISO-Alarm/RTU485/NTC/BMS/LCD/RS485 | Zähler/WLAN (optional)/DRM/USB/ISO-Alarm/RTU485/NTC/BMS/LCD/RS485 | Zähler/WLAN (optional)/DRM/USB/ISO-Alarm/RTU485/NTC/BMS/LCD/RS485 | Zähler/WLAN (optional)/DRM/USB/ISO-Alarm/RTU485/NTC/BMS/LCD/RS485 | Zähler/WLAN (optional)/DRM/USB/ISO-Alarm/RTU485/NTC/BMS/LCD/RS485 | Zähler/WLAN (optional)/DRM/USB/ISO-Alarm/RTU485/NTC/BMS/LCD/RS485 | Zähler/WLAN (optional)/DRM/USB/ISO-Alarm/RTU485/NTC/BMS/LCD/RS485 | Zähler/WLAN (optional)/DRM/USB/ISO-Alarm/RTU485/NTC/BMS/LCD/RS485 | Zähler/WLAN (optional)/DRM/USB/ISO-Alarm/RTU485/NTC/BMS/LCD/RS485 | Zähler/WLAN (optional)/DRM/USB/ISO-Alarm/RTU485/NTC/BMS/LCD/RS485 | Zähler/WLAN (optional)/DRM/USB/ISO-Alarm/RTU485/NTC/BMS/LCD/RS485 |
| Zertifizierung | ||||||||||||
| Sicherheit | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 |
| EMC | EN61000-6-1/2/3/4; EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4; EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4; EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4; EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4; EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4; EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4; EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4; EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4; EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4; EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4; EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4; EN61000-3-2/3/11/12 |
| Zertifizierungen | VDE4105/G99/G98/AS4777 / EN50549/ CEI 0-21/IEC61727/VDE 0124 usw. | VDE4105/G99/G98/AS4777 / EN50549/ CEI 0-21/IEC61727/VDE 0124 usw. | VDE4105/G99/G98/AS4777 / EN50549/ CEI 0-21/IEC61727/VDE 0124 usw. | VDE4105/G99/G98/AS4777 / EN50549/ CEI 0-21/IEC61727/VDE 0124 usw. | VDE4105/G99/G98/AS4777 / EN50549/ CEI 0-21/IEC61727/VDE 0124 usw. | VDE4105/G99/G98/AS4777 / EN50549/ CEI 0-21/IEC61727/VDE 0124 usw. | VDE4105/G99/G98/AS4777 / EN50549/ CEI 0-21/IEC61727/VDE 0124 usw. | VDE4105/G99/G98/AS4777 / EN50549/ CEI 0-21/IEC61727/VDE 0124 usw. | VDE4105/G99/G98/AS4777 / EN50549/ CEI 0-21/IEC61727/VDE 0124 usw. | VDE4105/G99/G98/AS4777 / EN50549/ CEI 0-21/IEC61727/VDE 0124 usw. | VDE4105/G99/G98/AS4777 / EN50549/ CEI 0-21/IEC61727/VDE 0124 usw. | VDE4105/G99/G98/AS4777 / EN50549/ CEI 0-21/IEC61727/VDE 0124 usw. |
