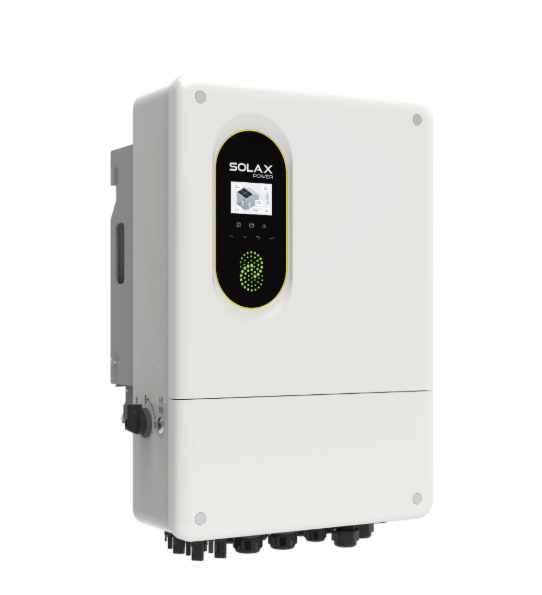

Wechselrichter SOLAX X3-NEO-10K-LV
SKU: F20S121-1
EAN: 2010000034279
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| Betriebsmodus Off-Grid | |
| MPPT | 2 |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| CAN | Ja |
| RS485 | Ja |
| SPD Typ II | |
| AFCI | Optional |
| MPPT-Spannungsbereich | |
| Gewicht | 51,32 kg |
| CN | 85044086 |
Preis
2 093,53 €
Brutto
Brutto
Datasheet Solax X3-NEO-5K-LV - X3-NEO-15K-LV
Solax-X3-NEO-5K-LV-X3-NEO-15K-LV-Datasheet.pdf
Manual Solax X3-NEO-5K-LV - X3-NEO-15K-LV
Solax-X3-NEO-5K-LV-X3-NEO-15K-LV-Manual.pdf
Produktdetails
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| Betriebsmodus Off-Grid | |
| MPPT | 2 |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| CAN | Ja |
| RS485 | Ja |
| SPD Typ II | |
| AFCI | Optional |
| MPPT-Spannungsbereich | |
| Gewicht | 51,32 kg |
| CN | 85044086 |
Hybridwechselrichter X3-NEO-LV
Die Hybridwechselrichter der Serie X3-NEO-LV sind dreiphasige Niederspannungsgeräte für den Wohnbereich, erhältlich in Leistungsklassen von 5 bis 15 kW. Sie verbinden intelligentes Energiemanagement, hohe Effizienz und Zuverlässigkeit und bieten eine umfassende Lösung zur Speicherung und Nutzung von Solarenergie. So ermöglichen sie eine optimale Nutzung der PV-Leistung und sichern die Stromversorgung unter allen Bedingungen.
Wichtigste Merkmale des Hybridwechselrichters X3-NEO-LV:
- Schnelle Umschaltzeit: Notstromumschaltung (EPS) in unter 1 ms für eine unterbrechungsfreie Stromversorgung.
- Hohe Effizienz und Leistungsspielraum: Unterstützung von bis zu 200 % PV-Leistungsüberschuss und eine AC-Ausgangsleistung von bis zu 110 %, sowie die Fähigkeit, für 10 Sekunden 200 % der Spitzenleistung im EPS-Modus zu erreichen.
- Fortschrittliches Energiemanagement: Globales MPP-Tracking für optimale Energieerzeugung und maximale Lade-/Entladestromstärken des Akkus von 125 A bis 300 A.
- Garantierte Zuverlässigkeit: Schutzklasse IP65 und integrierte SPD-Schutzgeräte Typ II auf AC- und DC-Seite für Langlebigkeit und Sicherheit bei Temperaturen von -25 bis 60°C.
- Flexible Installation: Möglichkeit zur Parallelschaltung von bis zu 10 Einheiten im Netz- und Inselbetrieb, inklusive Mikrogrid- und Generatormodus für vielseitige Einsatzmöglichkeiten.
- Kompatibilität mit leistungsstarken Panels: Maximaler DC-Eingangsstrom am MPPT von 36 A, optimiert für moderne Hochleistungssolarmodule.
Für wen ist dies die richtige Wahl?
Die Wechselrichter der Serie X3-NEO-LV sind die ideale Lösung für Besitzer von Einfamilienhäusern und kleinen Gewerbeobjekten, die ein zuverlässiges und effizientes Energiemanagementsystem suchen. Sie sind perfekt für alle, die ihren Eigenverbrauch von Solarstrom maximieren, eine Notstromversorgung (EPS) mit ultraschnellem Umschalten sicherstellen und ihr PV-System flexibel erweitern möchten. Ihre hohe Effizienz, robuste Sicherheitseinrichtungen und intelligente Kommunikationsfunktionen machen sie zum umfassenden Energiezentrum für moderne Haushalte.
Datasheet Solax X3-NEO-5K-LV - X3-NEO-15K-LV
Solax-X3-NEO-5K-LV-X3-NEO-15K-LV-Datasheet.pdf
Manual Solax X3-NEO-5K-LV - X3-NEO-15K-LV
Solax-X3-NEO-5K-LV-X3-NEO-15K-LV-Manual.pdf
| Parameter | X3-NEO-5K-LV | X3-NEO-8K-LV | X3-NEO-10K-LV | X3-NEO-12K-LV | X3-NEO-15K-LV |
|---|---|---|---|---|---|
| PV-EINGANG | |||||
| Maximale empfohlene Leistung des PV-Modulsets (kWp) | 10 | 16 | 20 | 24 | 30 |
| Maximale PV-Eingangsspannung (V) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nenn-PV-Eingangsspannung (V) | 640 | 640 | 640 | 640 | 640 |
| Arbeits-Spannungsbereich (V) | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 |
| MPPT-Spannungsbereich (V) | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 |
| Anlaufspannung (V) | 150 | 150 | 150 | 150 | 150 |
| Anzahl der MPP-Tracker / Strings pro MPP-Tracker | 2/(1/1) | 2/(1/1) | 2/(2/1) | 2/(2/1) | 2/(2/2) |
| Max. Eingangsstrom pro MPPT (MPPT1/2) (A) | 18/18 | 18/18 | 36/18 | 36/18 | 36/36 |
| Max. Kurzschluss-Eingangsstrom pro MPPT (MPPT1/2) (A) | 25/25 | 25/25 | 50/25 | 50/25 | 50/50 |
| AC-EINGANG UND AC-AUSGANG (Netzbetrieb) | |||||
| Nenn-Ausgangsleistung (kW) | 5 | 8 | 10 | 12 | 15 |
| Nenn-Ausgangsstrom (A) | 7,3 | 11,6 | 14,5 | 15,3 | 17,4 |
| Max. Scheinleistung Ausgang (kVA) | 5,5 | 8,8 | 11 | 13,2 | 16,5 |
| Max. Dauer-Ausgangsstrom (A) | 8,4 | 13,4 | 16,8 | 20,0 | 25,0 |
| Nenn-AC-Spannung (V) | 3/N/PE, 220/380V 3/N/PE, 230/400V |
3/N/PE, 220/380V 3/N/PE, 230/400V |
3/N/PE, 220/380V 3/N/PE, 230/400V |
3/N/PE, 220/380V 3/N/PE, 230/400V |
3/N/PE, 220/380V 3/N/PE, 230/400V |
| Max. Scheinleistung AC-Eingang (kVA) | 10 | 16 | 20 | 24 | 30 |
| Max. AC-Eingangsstrom (A) | 15,2 | 24,3 | 30,4 | 36,4 | 45,5 |
| Nennfrequenz AC (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Frequenzbereich AC (Hz) | 50±5 / 60±5 | 50±5 / 60±5 | 50±5 / 60±5 | 50±5 / 60±5 | 50±5 / 60±5 |
| Regulierbarer Leistungsfaktorbereich | -1 (0,8 Verzögerung bis 0,8 Vorlauf) | -1 (0,8 Verzögerung bis 0,8 Vorlauf) | -1 (0,8 Verzögerung bis 0,8 Vorlauf) | -1 (0,8 Verzögerung bis 0,8 Vorlauf) | -1 (0,8 Verzögerung bis 0,8 Vorlauf) |
| THDi (Nennleistung) (%) | <3 | <3 | <3 | <3 | <3 |
| AKKUBATTERIE | |||||
| Akkutyp | Lithium- / Blei-Säure-Akku | Lithium- / Blei-Säure-Akku | Lithium- / Blei-Säure-Akku | Lithium- / Blei-Säure-Akku | Lithium- / Blei-Säure-Akku |
| Akkuspannungsbereich (V) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| Max. Lade- / Entladestrom (A) | 125 | 200 | 250 | 280 | 300 |
| EPS-AUSGANG (NETZUNABHÄNGIG) (MIT AKKU) | |||||
| Nenn-Ausgangsleistung EPS (kVA) | 5 | 8 | 10 | 12 | 15 |
| Spitzen-Ausgangsleistung EPS | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s |
| Umschaltzeit (ms) | <1 | <1 | <1 | <1 | <1 |
| WIRKUNGSGRAD | |||||
| Max. Wirkungsgrad (%) | 97,6 | 97,6 | 97,6 | 97,6 | 97,6 |
| Europäischer Wirkungsgrad (%) | 97,0 | 97,0 | 97,0 | 97,0 | 97,0 |
| UMWELTZULASSUNGEN | |||||
| Schutzart | IP65 | IP65 | IP65 | IP65 | IP65 |
| Umgebungstemperaturbereich bei Betrieb (°C) | -25-60 | -25-60 | -25-60 | -25-60 | -25-60 |
| Max. Einsatzhöhe (m) | 3000 | 3000 | 3000 | 3000 | 3000 |
| Relative Luftfeuchtigkeit (% RH) | 4-100 (Kondensation) | 4-100 (Kondensation) | 4-100 (Kondensation) | 4-100 (Kondensation) | 4-100 (Kondensation) |
| Überspannungskategorie | Netzversorgung: III, Akku: II, PV: II | Netzversorgung: III, Akku: II, PV: II | Netzversorgung: III, Akku: II, PV: II | Netzversorgung: III, Akku: II, PV: II | Netzversorgung: III, Akku: II, PV: II |
| ALLGEMEIN | |||||
| Abmessungen (B × H × T) (mm) | 520 × 705 × 258 | 520 × 705 × 258 | 520 × 705 × 258 | 520 × 705 × 258 | 520 × 705 × 258 |
| Nettogewicht (kg) | 44,6 | 44,6 | 44,6 | 44,6 | 44,6 |
| Kühlkonzept | Intelligente Kühlung | Intelligente Kühlung | Intelligente Kühlung | Intelligente Kühlung | Intelligente Kühlung |
| Kommunikationsschnittstellen | LED + LCD / CAN, RS485, CT, Messgerät, NTC, WiFi+LAN | LED + LCD / CAN, RS485, CT, Messgerät, NTC, WiFi+LAN | LED + LCD / CAN, RS485, CT, Messgerät, NTC, WiFi+LAN | LED + LCD / CAN, RS485, CT, Messgerät, NTC, WiFi+LAN | LED + LCD / CAN, RS485, CT, Messgerät, NTC, WiFi+LAN |
| Leistungsaufnahme (Nacht) (W) | <15 | <15 | <15 | <15 | <15 |
| Topologie | Nicht isoliert | Nicht isoliert | Nicht isoliert | Nicht isoliert | Nicht isoliert |
| Zertifikate und Zulassungen | EN IEC 62109-1 / -2, NRS 097-2-1, IEC 61727, IEC 62116, PEA, MEA, BIS | EN IEC 62109-1 / -2, NRS 097-2-1, IEC 61727, IEC 62116, PEA, MEA, BIS | EN IEC 62109-1 / -2, NRS 097-2-1, IEC 61727, IEC 62116, PEA, MEA, BIS | EN IEC 62109-1 / -2, NRS 097-2-1, IEC 61727, IEC 62116, PEA, MEA, BIS | EN IEC 62109-1 / -2, NRS 097-2-1, IEC 61727, IEC 62116, PEA, MEA, BIS |
| SCHUTZ | |||||
| Schutzeinrichtungen | Überspannungs- und Unterspannungsschutz, DC-Isolationsschutz, Schutz gegen falsche DC-Polarität, Netzüberwachung, DC-Einspeisungsüberwachung, Rückstromüberwachung, Fehlerstromerkennung, Übertemperaturschutz | Überspannungs- und Unterspannungsschutz, DC-Isolationsschutz, Schutz gegen falsche DC-Polarität, Netzüberwachung, DC-Einspeisungsüberwachung, Rückstromüberwachung, Fehlerstromerkennung, Übertemperaturschutz | Überspannungs- und Unterspannungsschutz, DC-Isolationsschutz, Schutz gegen falsche DC-Polarität, Netzüberwachung, DC-Einspeisungsüberwachung, Rückstromüberwachung, Fehlerstromerkennung, Übertemperaturschutz | Überspannungs- und Unterspannungsschutz, DC-Isolationsschutz, Schutz gegen falsche DC-Polarität, Netzüberwachung, DC-Einspeisungsüberwachung, Rückstromüberwachung, Fehlerstromerkennung, Übertemperaturschutz | Überspannungs- und Unterspannungsschutz, DC-Isolationsschutz, Schutz gegen falsche DC-Polarität, Netzüberwachung, DC-Einspeisungsüberwachung, Rückstromüberwachung, Fehlerstromerkennung, Übertemperaturschutz |
| Aktive Inselvermeidung | Frequenzverschiebung | Frequenzverschiebung | Frequenzverschiebung | Frequenzverschiebung | Frequenzverschiebung |
| Überspannungsschutz (DC / AC) | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II |
(1) Die maximale DC-Eingangsspannung ist die obere Grenze. Eine höhere DC-Eingangsspannung kann den Wechselrichter beschädigen.
(2) Eingangsspannungen außerhalb des MPPT-Spannungsbereichs können den Schutz des Wechselrichters auslösen.
(3) Der AC-Frequenzbereich kann je nach nationalen Anforderungen variieren.
(4) Leistungsreduzierung über +45 °C.
