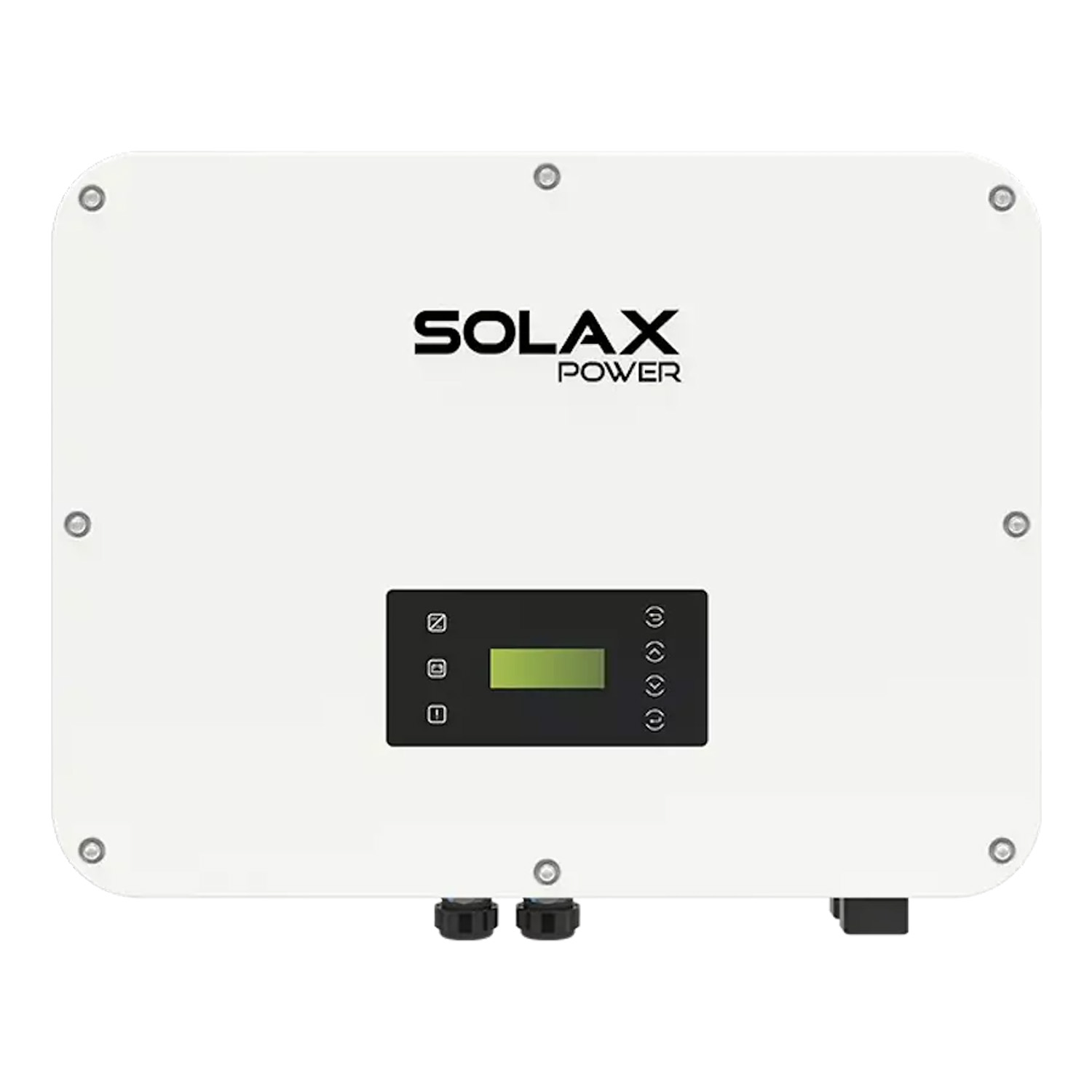

Wechselrichter – SOLAX – X3-ULT-15K – hybrid – HV
SKU: F20S1261
EAN: 2010000035467
| Hersteller | |
|---|---|
| Stromversorgung | |
| Hybridgerät | |
| Betriebsmodus Off-Grid | |
| MPPT | 2 |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| RS485 | Ja |
| SPD Typ II | |
| AFCI | Optional |
| MPPT-Spannungsbereich | |
| Gewicht | 55,56 kg |
| CN | 85044086 |
Preis
3 037,88 €
Brutto
Brutto
Datasheet Solax X3-ULT-15KP - X3-ULT-30KP
Solax-X3-ULT-15KP-X3-ULT-30KP-Datasheet.pdf
Produktdetails
| Hersteller | |
|---|---|
| Stromversorgung | |
| Hybridgerät | |
| Betriebsmodus Off-Grid | |
| MPPT | 2 |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| RS485 | Ja |
| SPD Typ II | |
| AFCI | Optional |
| MPPT-Spannungsbereich | |
| Gewicht | 55,56 kg |
| CN | 85044086 |
Wechselrichter Solax X3-Ultra (Dreiphasig)
Die Wechselrichter Solax X3-Ultra sind fortschrittliche dreiphasige Lösungen für On-Grid-Systeme, entwickelt für maximale Leistung und Zuverlässigkeit. Dank innovativer Bauweise und hoher Umwandlungseffizienz gewährleisten sie eine optimale Nutzung der Energie von Photovoltaikmodulen.
Hauptmerkmale Solax X3-Ultra:
- Maximale PV-Modulleistung bis zu 60.000 Wp.
- Hohe DC-Eingangsspannung bis zu 1.000 V.
- Anschluss von bis zu 3 MPP-Trackern mit String-Konfiguration 2/2/2 möglich.
- Maximale Scheinleistung (AC) im Bereich von 16.500 VA bis 30.000 VA, abhängig vom Modell.
- Kompatibel mit Lithium-Ionen-Batterien mit einem Spannungsbereich von 180–800 V.
- EPS-Spitzenleistung bis zu 30.000 VA mit einer Umschaltzeit unter 10 ms.
- Schutzart IP66 und breiter Betriebstemperaturbereich von -35 °C bis 60 °C.
- Fortschrittliche Schutzfunktionen, einschließlich AFCI.
Für wen ist das die richtige Wahl?
Die Wechselrichter Solax X3-Ultra sind die ideale Wahl für leistungsstarke Photovoltaikanlagen, sowohl im gewerblichen Bereich als auch in großen Wohngebäuden. Ihre Vielseitigkeit, hohe Effizienz, die Möglichkeit zur Integration von Energiespeichern sowie die fortschrittlichen Schutzfunktionen machen sie zu einer ausgezeichneten Lösung für Nutzer, die nach leistungsfähigen und zuverlässigen Systemen suchen.
Datasheet Solax X3-ULT-15KP - X3-ULT-30KP
Solax-X3-ULT-15KP-X3-ULT-30KP-Datasheet.pdf
| Parameter | X3-ULT-15KP | X3-ULT-15K | X3-ULT-20KP | X3-ULT-20K | X3-ULT-25K | X3-ULT-30K |
| PV-EINGANG | ||||||
| Maximale empfohlene Modulleistung [Wp] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Max. DC-Eingangsleistung [W] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Max. DC-Spannung [V] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nenn-Betriebsspannung DC [V] | 600 | 600 | 600 | 600 | 600 | 600 |
| Anzahl MPPT-Tracker/Strings je MPPT | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 3(2/2/2) |
| Max. Strom (PV1-Eingang/PV2-Eingang/PV3-Eingang) [A] | PV1: 36/PV2: 36/PV3: 36 | PV1: 36/PV2: 36 | PV1: 36/PV2: 36 | PV1: 45/PV2: 45 | PV1: 36/PV2: 36 PV1:36/PV2:36/PV3:36 | PV1: 36/PV2:36/PV3:36 |
| Max. Kurzschlussstrom (PV1-Eingang/PV2-Eingang/PV3-Eingang) [A] | PV1: 45/PV2: 45/PV3: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 PV1:45/PV2:45/PV3:45 | PV1: 45/PV2:45/PV3:45 |
| MPPT-Spannungsbereich [V] | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 |
| Start-Ausgangsspannung [V] | 200 | 200 | 200 | 200 | 200 | 200 |
| AC-AUSGANG (ON-GRID) | ||||||
| Nenn-AC-Leistung [VA] | 15000 (AS 477714999) | 15000 (AS 477714999) | 20000 | 20000 | 25000 | 30000 (AS 4777 29999) |
| Max. scheinbare AC-Leistung [VA] | 16500 (AS 477714999) | 16500 (AS 477714999) | 22000 | 22000 | 27500 | 30000 (AS 4777 29999) |
| Nennnetzspannung (AC-Spannungsbereich) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nennnetzfrequenz [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Nenn-AC-Strom [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Max. AC-Strom [A] | 24.0 | 24.0 | 31.9 | 31.9 | 39.9 | 43.5 |
| Leistungsfaktor | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) |
| Harmonische Verzerrung (THDi, %) | <3 | <3 | <3 | <3 | <3 | <3 |
| AC-EINGANG | ||||||
| Nenn-AC-Leistung [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Nenn-AC-Strom [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Nennnetzspannung (AC-Spannungsbereich) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nennnetzfrequenz [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| BATTERIE | ||||||
| Batterietyp | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion |
| Batteriespannungsbereich [V] | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 |
| Max. Lade-/Entladestrom [A] | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) |
| EPS-AUSGANG (MIT BATTERIE) | ||||||
| EPS-Spitzenleistung [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| EPS-Nennleistung [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| EPS-Nennspannung [V], Frequenz [Hz] | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 |
| EPS-Nennstrom [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Umschaltzeit [ms] | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Harmonische Verzerrung (THDV, lineare Last) [%] | <3 | <3 | <3 | <3 | <3 | <3 |
| STROMVERBRAUCH | ||||||
| Eigenverbrauch (Nacht) [W] | < 5 | < 5 | < 5 | < 5 | < 5 | < 5 |
| SCHUTZ | ||||||
| Anti-Islanding-Schutz | JA | JA | JA | JA | JA | JA |
| Schutz gegen Verpolung des DC-Stroms | JA | JA | JA | JA | JA | JA |
| Isolationsüberwachung | JA | JA | JA | JA | JA | JA |
| Differenzstromüberwachung | JA | JA | JA | JA | JA | JA |
| AC-Überstromschutz | JA | JA | JA | JA | JA | JA |
| AC-Kurzschlussschutz | JA | JA | JA | JA | JA | JA |
| Überspannungsschutz AC | JA | JA | JA | JA | JA | JA |
| Überhitzungsschutz | JA | JA | JA | JA | JA | JA |
| Batterierückladung aus dem Netz | JA | JA | JA | JA | JA | JA |
| Überspannungsschutz | Typ II, DC und AC | Typ II, DC und AC | Typ II, DC und AC | Typ II, DC und AC | Typ II, DC und AC | Typ II, DC und AC |
| AFCI | OPT | OPT | OPT | OPT | OPT | OPT |
| WIRKUNGSGRAD | ||||||
| Max. Wirkungsgrad / EURO-Wirkungsgrad | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.0% / 97.7% |
| Nenn-Ladeeffizienz | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| MPPT-Regelwirkungsgrad | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| STANDARD | ||||||
| Sicherheit | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 |
| EMV | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 |
| Zertifizierungen | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR |
| ALLGEMEINE DATEN | ||||||
| Schutzklasse | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Betriebstemperaturbereich [°C] | – 35~60 (Leistungsreduzierung oberhalb +45) | – 35~60 (Leistungsreduzierung oberhalb +45) | – 35~60 (Leistungsreduzierung oberhalb +45) | – 35~60 (Leistungsreduzierung oberhalb +45) | – 35~60 (Leistungsreduzierung oberhalb +45) | – 35~60 (Leistungsreduzierung oberhalb +45) |
| Relative Luftfeuchtigkeit [%] | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 |
| Höhe [m] | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 |
| Lagertemperatur [°C] | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Abmessungen (B×H×T) [mm] | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 |
| Gewicht (kg] | 47 | 47 | 47 | 47 | 47 | 47 |
| Kühlkonzept | Intelligente Kühlung | Intelligente Kühlung | Intelligente Kühlung | Intelligente Kühlung | Intelligente Kühlung | Intelligente Kühlung |
| Topologie | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos |
| Kommunikation | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 |
Hinweis: Der PV3-Eingang ist nur bei den Modellen 15KP, 25K und 30K verfügbar.
