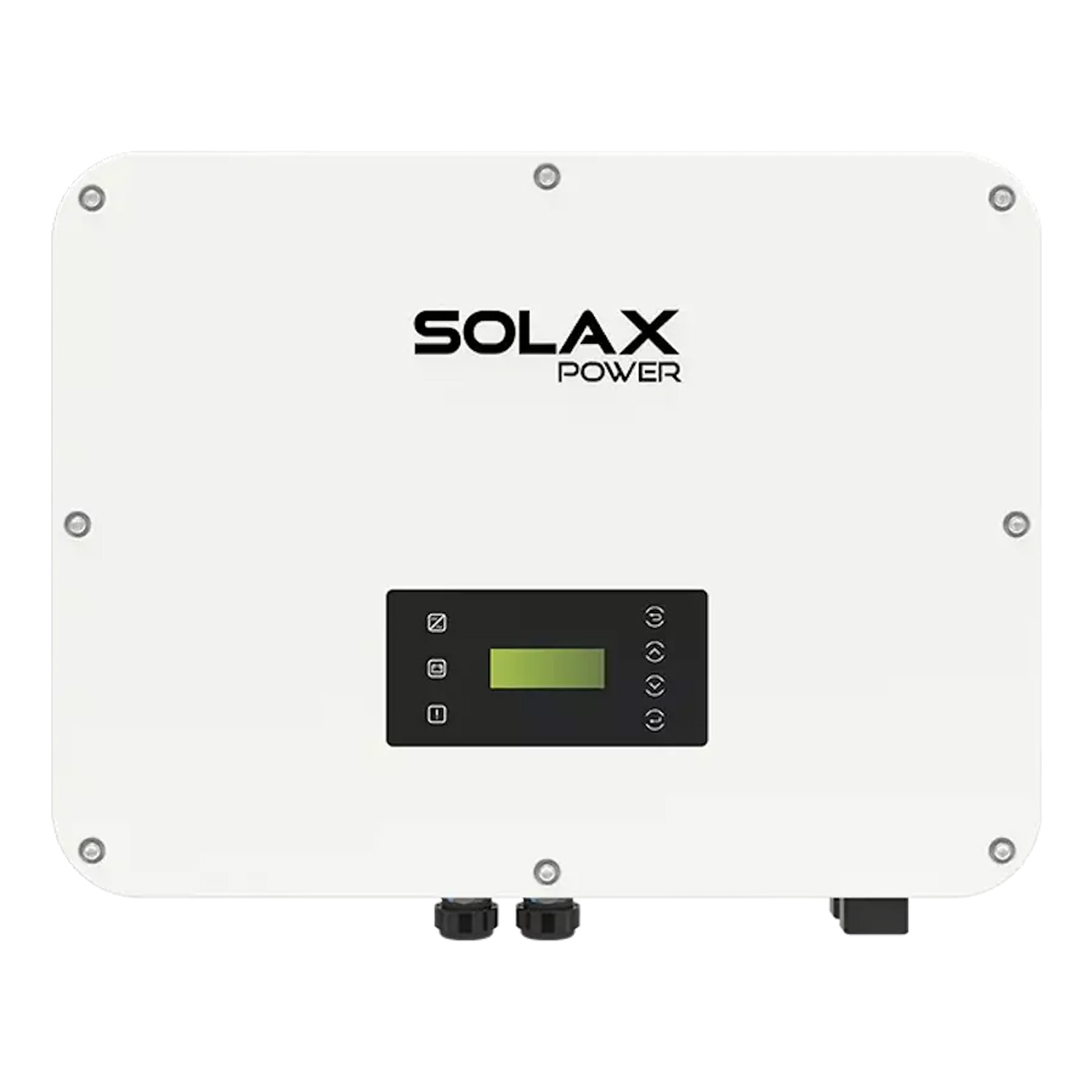

Wechselrichter SOLAX X3-ULT-20K
SKU: F20S127
EAN: 2010000034965
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| Betriebsmodus Off-Grid | |
| MPPT | 2 |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| RS485 | Ja |
| SPD Typ II | |
| AFCI | Optional |
| MPPT-Spannungsbereich | |
| Gewicht | 55,98 kg |
| CN | 85044086 |
Preis
3 211,52 €
Brutto
Brutto
Datasheet Solax X3-ULT-15KP - X3-ULT-30KP
Solax-X3-ULT-15KP-X3-ULT-30KP-Datasheet.pdf
Produktdetails
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| Betriebsmodus Off-Grid | |
| MPPT | 2 |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| RS485 | Ja |
| SPD Typ II | |
| AFCI | Optional |
| MPPT-Spannungsbereich | |
| Gewicht | 55,98 kg |
| CN | 85044086 |
Wechselrichter Solax X3-Ultra (Dreiphasig)
Die Wechselrichter Solax X3-Ultra sind fortschrittliche dreiphasige Lösungen für netzgekoppelte Anlagen, entwickelt für maximale Leistung und Zuverlässigkeit. Durch ihre innovative Konstruktion und hohe Umwandlungseffizienz sorgen sie für eine optimale Nutzung der Energie aus Photovoltaikmodulen.
Wichtigste Merkmale des Solax X3-Ultra:
- Maximale PV-Modulleistung bis 60.000 Wp.
- Hohe DC-Eingangsspannung bis 1000 V.
- Anschließbar an bis zu 3 MPPT-Tracker mit String-Konfiguration 2/2/2.
- AC-Scheinleistung von 16.500 VA bis 30.000 VA, je nach Modell.
- Kompatibel mit Lithium‑Ionen‑Batterien im Spannungsbereich 180–800 V.
- EPS-Spitzenleistung bis zu 30.000 VA mit einer Umschaltzeit unter 10 ms.
- Schutzklasse IP66 und großer Betriebstemperaturbereich von −35 °C bis 60 °C.
- Erweiterte Schutzfunktionen, einschließlich AFCI.
Für wen ist das die richtige Wahl?
Die Wechselrichter Solax X3-Ultra sind ideal für leistungsstarke Photovoltaikinstallationen, sowohl im gewerblichen Bereich als auch für große Wohnobjekte. Ihre Vielseitigkeit, hohe Effizienz, die Möglichkeit zur Integration von Energiespeichern sowie die fortschrittlichen Schutzfunktionen machen sie zu einer hervorragenden Wahl für Anwender, die leistungsfähige und zuverlässige Systeme suchen.
Datasheet Solax X3-ULT-15KP - X3-ULT-30KP
Solax-X3-ULT-15KP-X3-ULT-30KP-Datasheet.pdf
| Parameter | X3-ULT-15KP | X3-ULT-15K | X3-ULT-20KP | X3-ULT-20K | X3-ULT-25K | X3-ULT-30K |
| PV-EINGANG | ||||||
| Max. empfohlene Modulleistung [Wp] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Max. DC-Eingangsleistung [W] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Max. DC-Spannung [V] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nenn-DC-Betriebsspannung [V] | 600 | 600 | 600 | 600 | 600 | 600 |
| Anzahl MPP-Tracker/String pro MPP | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 3(2/2/2) |
| Max. Strom (Eingang PV1/Eingang PV2/Eingang PV3) [A] | PV1: 36/PV2: 36/PV3: 36 | PV1: 36/PV2: 36 | PV1: 36/PV2: 36 | PV1: 45/PV2: 45 | PV1: 36/PV2: 36 PV1:36/PV2:36/PV3:36 | PV1: 36/PV2:36/PV3:36 |
| Max. Kurzschlussstrom (Eingang PV1/Eingang PV2/Eingang PV3) [A] | PV1: 45/PV2: 45/PV3: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 PV1:45/PV2:45/PV3:45 | PV1: 45/PV2:45/PV3:45 |
| MPPT-Spannungsbereich [V] | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 |
| Start-Ausgangsspannung [V] | 200 | 200 | 200 | 200 | 200 | 200 |
| AC-AUSGANG (Netzeinspeisung) | ||||||
| Nenn-AC-Leistung [VA] | 15000 (AS 477714999) | 15000 (AS 477714999) | 20000 | 20000 | 25000 | 30000 (AS 4777 29999) |
| Max. Scheinleistung AC [VA] | 16500 (AS 477714999) | 16500 (AS 477714999) | 22000 | 22000 | 27500 | 30000 (AS 4777 29999) |
| Nenn-Netzspannung (AC-Spannungsbereich) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nenn-Netzfrequenz [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Nenn-Wechselstrom [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Max. Wechselstrom [A] | 24.0 | 24.0 | 31.9 | 31.9 | 39.9 | 43.5 |
| Leistungsfaktor | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) |
| Oberschwingungsanteil (THDi, Leistung%) | <3 | <3 | <3 | <3 | <3 | |
| AC-EINGANG | ||||||
| Nenn-AC-Leistung [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Nenn-Wechselstrom [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Nenn-Netzspannung (AC-Spannungsbereich) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nenn-Netzfrequenz [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| BATTERIE | ||||||
| Batterietyp | Lithium-Ionen | Lithium-Ionen | Lithium-Ionen | Lithium-Ionen | Lithium-Ionen | Lithium-Ionen |
| Batteriespannungsbereich [V] | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 |
| Max. Lade-/Entladestrom [A] | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) |
| EPS-AUSGANG (MIT BATTERIE) | ||||||
| EPS-Spitzenleistung [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| EPS-Nennleistung [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| EPS-Nennspannung [V], Frequenz [Hz] | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 |
| EPS-Nennstrom [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Umschaltzeit [ms] | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| THDV (bei linearer Last) [%] | <3 | <3 | <3 | <3 | <3 | <3 |
| STROMVERBRAUCH | ||||||
| Eigenverbrauch (Nacht) [W] | < 5 | < 5 | < 5 | < 5 | < 5 | < 5 |
| SCHUTZ | ||||||
| Anti-Inselbetriebsschutz | Ja | Ja | Ja | Ja | Ja | Ja |
| Schutz vor Verpolung des Gleichstroms | Ja | Ja | Ja | Ja | Ja | Ja |
| Isolationsüberwachung | Ja | Ja | Ja | Ja | Ja | Ja |
| Fehlerstromüberwachung | Ja | Ja | Ja | Ja | Ja | Ja |
| Überstromschutz (AC) | Ja | Ja | Ja | Ja | Ja | Ja |
| Kurzschlussschutz (AC) | Ja | Ja | Ja | Ja | Ja | Ja |
| Überspannungsschutz (AC) | Ja | Ja | Ja | Ja | Ja | Ja |
| Überhitzungsschutz | Ja | Ja | Ja | Ja | Ja | Ja |
| Rückladung der Batterie aus dem Netz | Ja | Ja | Ja | Ja | Ja | Ja |
| Überspannungsschutz | Typ II, DC und AC | Typ II, DC und AC | Typ II, DC und AC | Typ II, DC und AC | Typ II, DC und AC | Typ II, DC und AC |
| AFCI | OPT | OPT | OPT | OPT | OPT | OPT |
| WIRKUNGSGRAD | ||||||
| Max. Wirkungsgrad / EURO-Wirkungsgrad | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.0% / 97.7% |
| Nennladeeffizienz | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| MPPT-Regelwirkungsgrad | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| STANDARD | ||||||
| Sicherheit | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 |
| EMC | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 |
| Zertifizierungen | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR |
| ALLGEMEINE DATEN | ||||||
| Schutzart | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Betriebstemperaturbereich [°C] | – 35~60 (Leistungsreduzierung über +45 °C) | – 35~60 (Leistungsreduzierung über +45 °C) | – 35~60 (Leistungsreduzierung über +45 °C) | – 35~60 (Leistungsreduzierung über +45 °C) | – 35~60 (Leistungsreduzierung über +45 °C) | – 35~60 (Leistungsreduzierung über +45 °C) |
| Relative Luftfeuchtigkeit [%] | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 |
| Höhe [m] | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 |
| Lagertemperatur [°C] | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Abmessungen (B×H×T) [mm] | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 |
| Gewicht (kg) | 47 | 47 | 47 | 47 | 47 | 47 |
| Kühlkonzept | Intelligente Kühlung | Intelligente Kühlung | Intelligente Kühlung | Intelligente Kühlung | Intelligente Kühlung | Intelligente Kühlung |
| Topologie | transformatorlos | transformatorlos | transformatorlos | transformatorlos | transformatorlos | transformatorlos |
| Kommunikation | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 |
Hinweis: Der PV3-Eingang ist nur für die Modelle 15KP, 25K und 30K verfügbar.
