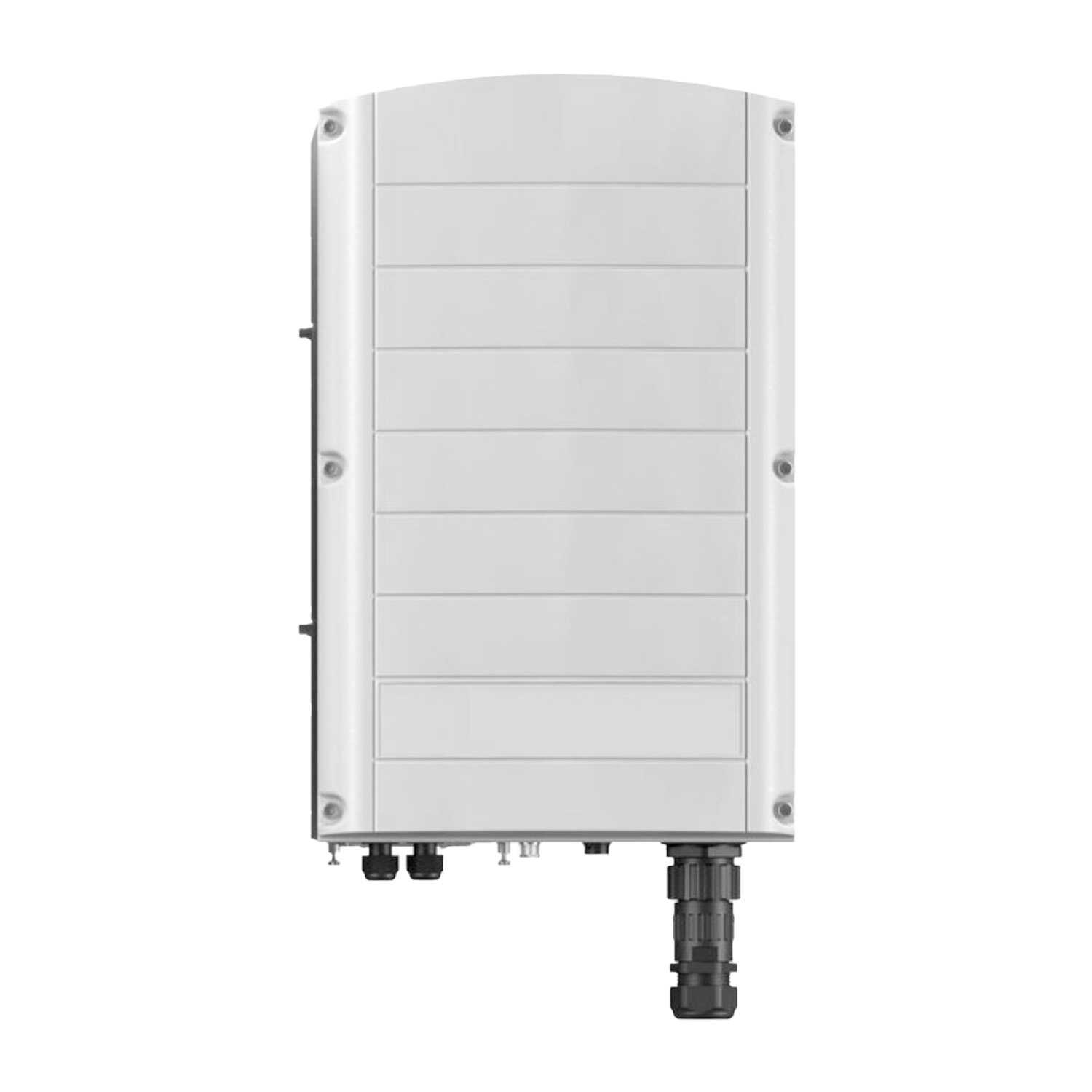

Hilfseinheit SOLAR EDGE SESUK – RWR0INNN4 Synergie-Technologie (mit RSD)
SKU: F240O1
EAN: 2010000031643
| Hersteller | |
|---|---|
| Hybridgerät | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| Gewicht | 33,86 kg |
| CN | 85044095 |
Produktdetails
| Hersteller | |
|---|---|
| Hybridgerät | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| Gewicht | 33,86 kg |
| CN | 85044095 |
SolarEdge Dreiphasen-Wechselrichter mit Synergy-Technologie (Europa)
Die fortschrittlichen SolarEdge Dreiphasen-Wechselrichter mit Synergy-Technologie (Modelle SE50K, SE66.6K, SE90K, SE100K, SE120K) wurden speziell für große Photovoltaik-Anlagen auf dem europäischen Markt entwickelt. Sie verbinden ein innovatives, modulares Design mit einer Funktion für die Vorab-Inbetriebnahme, hoher Effizienz und umfassenden Schutzfunktionen und bieten so eine zuverlässige und effiziente Lösung für kommerzielle und industrielle Projekte. Die lange Garantiezeit von 12 bis 20 Jahren unterstreicht ihre Robustheit und Qualität.
Wichtigste Merkmale der SolarEdge Dreiphasen-Wechselrichter mit Synergy-Technologie (Europa):
- Modulare Synergy-Technologie: Erleichtert die Montage (sogar durch 2 Personen dank leichter Bauweise), erhöht die Zuverlässigkeit durch den unabhängigen Betrieb der Synergy-Einheiten (2 oder 3 pro Wechselrichter) und vereinfacht die Wartung. Die Wechselrichter sind in Leistungsgrößen von 50 kW bis 120 kW erhältlich.
- Schnelle Installation und Inbetriebnahme: Die Funktion zur Vorab-Inbetriebnahme ermöglicht die automatische Validierung der Systemkomponenten und der Verkabelung bereits während der Montage, noch vor dem Anschluss ans Netz. Die Inbetriebnahme erfolgt bequem über die mobile App SetApp.
- Erweiterte Sicherheitsfunktionen: Eingebaute Temperatursensoren zur Erkennung von Fehlern in der Verkabelung, integrierter Schutz vor den Folgen von Lichtbogenfehlern, optionale Schnellabschaltung sowie überwachte, vor Ort austauschbare Überspannungsschutzmodule (DC-SPD Typ 2, RS485-Schutz).
- Hohe Effizienz und Betriebsoptimierung: Maximaler Wechselrichterwirkungsgrad von bis zu 98,3 % sowie eine integrierte Funktion zur Begrenzung der Potential-induzierten Degradation (PID) sichern maximale Systemleistung über die gesamte Lebensdauer.
- Umfassendes Monitoring und Kommunikation: Volle Systemtransparenz durch Überwachung auf Modulebene mit Kommunikationsmöglichkeiten über Ethernet, Wi‑Fi (optional) oder Mobilfunknetz (optional).
Für wen ist das eine gute Wahl?
Die SolarEdge Dreiphasen-Wechselrichter mit Synergy-Technologie sind die ideale Lösung für große Photovoltaik-Anlagen im kommerziellen und industriellen Bereich in Europa. Ihre modulare Bauweise, fortschrittlichen Sicherheitsfunktionen, hohe Effizienz sowie umfassenden Überwachungsmöglichkeiten machen sie zur ausgezeichneten Wahl für Investoren und Entwickler, die zuverlässige, einfach zu installierende und zu bedienende sowie kosteneffiziente Lösungen suchen. Die lange Garantiezeit bestätigt zusätzlich ihre hohe Qualität und Langlebigkeit, was bei der Umsetzung großer Energieprojekte entscheidend ist.
Datasheet SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Datasheet-1.pdf
| Parameter | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| AUSGANG | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Nennwirkleistung Ausgang AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maximale Scheinleistung Ausgang AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Ausgangsspannung AC – Phase-Phase/Phase-Nulleiter (nenn) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| Ausgangsspannung AC – Bereich Phase-Phase/Bereich Phase-Nulleiter (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| AC-Frequenz (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maximaler Dauer-Ausgangsstrom (pro Phase) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Anschlüsse der AC-Ausgangsleitungen | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Unterstützte Netze | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maximaler Differenzstrom(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Netzüberwachung, Inselbetriebs-Schutz, einstellbarer Leistungsfaktor, länderspezifisch konfigurierbare Grenzwerte | Ja | Ja | Ja | Ja | Ja |
| Gesamtklirrfaktor (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Leistungsfaktorbereich | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 |
| EINGANG | |||||
| Maximale DC-Leistung (Modul STC) Wechselrichter / Synergieeinheit (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Transformatorlos, ungeerdet | Ja | Ja | Ja | Ja | Ja |
| Maximale DC-Eingangsspannung DC+ zu DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nenn-DC-Eingangsspannung DC+ zu DC- (VDC) | 750 | 750 | 750 | 750 | 850 |
| Maximaler Eingangsstrom (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Verpolungsschutz | Ja | Ja | Ja | Ja | Ja |
| Erkennung von Erdschlüssen | Empfindlichkeit 167 kΩ pro Synergieeinheit(4) | Empfindlichkeit 167 kΩ pro Synergieeinheit(4) | Empfindlichkeit 167 kΩ pro Synergieeinheit(4) | Empfindlichkeit 167 kΩ pro Synergieeinheit(4) | Empfindlichkeit 167 kΩ pro Synergieeinheit(4) |
| Maximaler Wechselrichterwirkungsgrad (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Europäischer Wirkungsgrad (gewichtet) (%) | 98 | 98 | 98 | 98 | 98 |
| Leistungsaufnahme bei Nacht (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| WEITERE FUNKTIONEN | |||||
| Unterstützte Kommunikationsschnittstellen(5) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) |
| Intelligentes Energiemanagement | Exportbegrenzung | Exportbegrenzung | Exportbegrenzung | Exportbegrenzung | Exportbegrenzung |
| Inbetriebnahme des Wechselrichters | Mobile App SetApp, die den integrierten Wi‑Fi-Zugangspunkt für eine lokale Verbindung nutzt | Mobile App SetApp, die den integrierten Wi‑Fi-Zugangspunkt für eine lokale Verbindung nutzt | Mobile App SetApp, die den integrierten Wi‑Fi-Zugangspunkt für eine lokale Verbindung nutzt | Mobile App SetApp, die den integrierten Wi‑Fi-Zugangspunkt für eine lokale Verbindung nutzt | Mobile App SetApp, die den integrierten Wi‑Fi-Zugangspunkt für eine lokale Verbindung nutzt |
| Schutz vor Störungen durch elektrischen Lichtbogen | Integriert, vom Benutzer konfigurierbar (gemäß UL1699B) | Integriert, vom Benutzer konfigurierbar (gemäß UL1699B) | Integriert, vom Benutzer konfigurierbar (gemäß UL1699B) | Integriert, vom Benutzer konfigurierbar (gemäß UL1699B) | Integriert, vom Benutzer konfigurierbar (gemäß UL1699B) |
| Schnelles Abschalten | Optional (automatisch nach Trennung vom AC-Netz) | Optional (automatisch nach Trennung vom AC-Netz) | Optional (automatisch nach Trennung vom AC-Netz) | Optional (automatisch nach Trennung vom AC-Netz) | Optional (automatisch nach Trennung vom AC-Netz) |
| PID-Regler | Nachtzeiten, integriert | Nachtzeiten, integriert | Nachtzeiten, integriert | Nachtzeiten, integriert | Nachtzeiten, integriert |
| Überspannungsschutz RS485 (Ports 1+2) | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert |
| DC-Überspannungsschutz | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert |
| AC-Überspannungsschutz | Typ II, vor Ort austauschbar, optional | Typ II, vor Ort austauschbar, optional | Typ II, vor Ort austauschbar, optional | Typ II, vor Ort austauschbar, optional | Typ II, vor Ort austauschbar, optional |
| DC-Sicherungen (einpolig) | 25 A, optional | 25 A, optional | 25 A, optional | 25 A, optional | 25 A, optional |
| DC-Trennschalter | Optional | Optional | Optional | Optional | Optional |
| NORMENKONFORMITÄT | |||||
| Sicherheit | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Vorgaben für Netzanschluss(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 |
| EMV | IEC61000-6-2, IEC61000-6-3 Klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 Klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 Klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 Klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 Klasse A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Ja | Ja | Ja | Ja | Ja |
| INSTALLATIONSANGABEN | |||||
| Anzahl der Synergieeinheiten pro Wechselrichter | 2 | 2 | 3 | 3 | 3 |
| Querschnitt und Außenmaß des AC-Kabels: Leitung/PE (Aluminium oder Kupfer) (mm²/mm) | Querschnitt bis 120 / 70 mm²; Außendurchmesser 30-50 / 12-20 mm | Querschnitt bis 120 / 70 mm²; Außendurchmesser 30-50 / 12-20 mm | Querschnitt bis 120 / 70 mm²; Außendurchmesser 30-50 / 12-20 mm | Querschnitt bis 120 / 70 mm²; Außendurchmesser 30-50 / 12-20 mm | Querschnitt bis 120 / 70 mm²; Außendurchmesser 30-50 / 12-20 mm |
| DC-Eingang: Wechselrichter/Synergieeinheit(7)(8) | 8/4 MC4-Paare | 8/4 MC4-Paare | Kabeldurchführung, 2 Paare / 1 Paar, Querschnitt bis 50 mm², Aluminium oder Kupfer, Außen-Ø des Kabels 12-20 mm | Kabeldurchführung, 2 Paare / 1 Paar, Querschnitt bis 50 mm², Aluminium oder Kupfer, Außen-Ø des Kabels 12-20 mm | 12/4 MC4-Paare, Kabeldurchführung, 3 Paare / 1 Paar, Querschnitt bis 50 mm² Aluminium oder Kupfer, Außen-Ø des Kabels 12-20 mm |
| Abmessungen (H x B x T) (mm) – Synergieeinheit | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Abmessungen (H x B x T) (mm) – Synergie-Managementgerät | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Gewicht (kg) – Synergieeinheit | 32 | 32 | 32 | 32 | 32 |
| Gewicht (kg) – Synergie-Managementgerät | 18 | 18 | 18 | 18 | 18 |
| Betriebstemperaturbereich (°C) | von -40 bis +60(9) | von -40 bis +60(9) | von -40 bis +60(9) | von -40 bis +60(9) | von -40 bis +60(9) |
| Kühlung | Lüfter (wechselbar) | Lüfter (wechselbar) | Lüfter (wechselbar) | Lüfter (wechselbar) | Lüfter (wechselbar) |
| Geräuschemission (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Schutzart | IP65 – außen und innen | IP65 – außen und innen | IP65 – außen und innen | IP65 – außen und innen | IP65 – außen und innen |
| Montage | Mitgelieferte Halterung | Mitgelieferte Halterung | Mitgelieferte Halterung | Mitgelieferte Halterung | Mitgelieferte Halterung |
(1) Option in einigen Ländern verfügbar. Weitere Informationen: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 im Vereinigten Königreich
(3) Falls ein externer FI/RCD erforderlich ist, muss dessen Auslösestrom ≥ 200 mA für SE50K/SE66.6K; ≥ 300 mA für SE90K, SE100K betragen
(4) Sofern dies durch lokale Vorschriften erlaubt ist
(5) Für Spezifikationen zu zusätzlichen Kommunikationsoptionen besuchen Sie https://www.solaredge.com/products/communication oder die Resource Library: https://www.solaredge.com/downloads# zum Herunterladen des entsprechenden Datenblatts
(6) Alle Normen und Zertifikate stehen zum Download in der Rubrik „Zertifikate“ der Resource Library zur Verfügung: https://www.solaredge.com/downloads#/
(7) Der DC-Eingang ist mit MC4-Steckverbindern oder Kabeldurchführungen entsprechend der Artikelnummer des Wechselrichters verfügbar. Für weitere Informationen kontaktieren Sie SolarEdge
(8) Nur MC4-Steckverbinder von Staubli sind zur Verwendung zugelassen
(9) Leistungsreduzierung – für die Spezifikation siehe https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
