KEHUA BCS 2500K-B-HUD/T
Brutto
Produktdetails
Die Lieferzeit beträgt 60/90 Tage

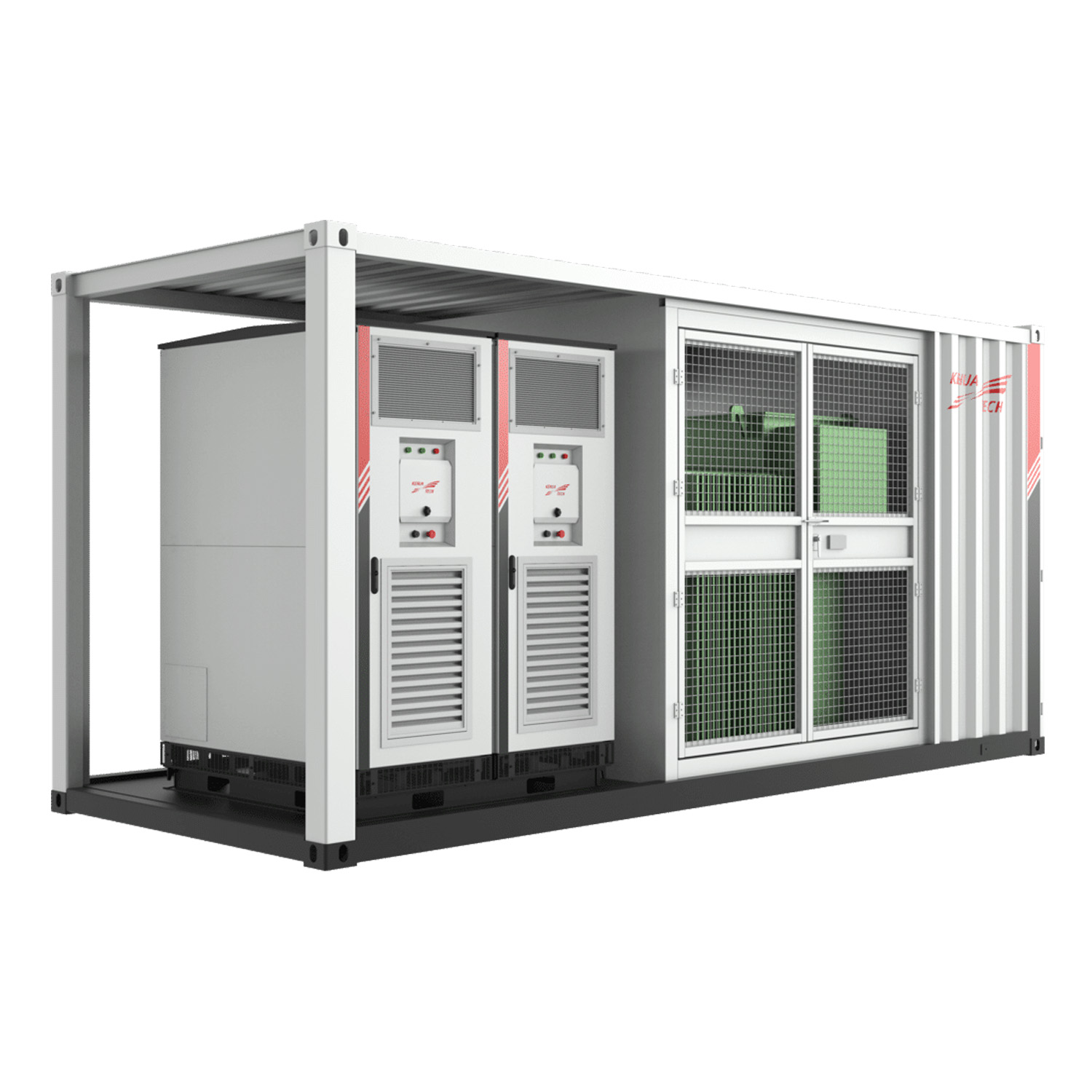

Containerbasiertes Energiespeichersystem und schlüsselfertiger Transformator 1500 Vdc – Serie BCS-B-HUD/T
Das containerbasierte schlüsselfertige Energiespeichersystem und der Transformator der Serie BCS-B-HUD/T (Modelle BCS2500K, BCS3000K, BCS3450K) sind eine umfassende, integrierte Lösung für groß angelegte Anwendungen. Es kombiniert einen fortschrittlichen Energiespeicherumrichter mit einem Transformator in einem Containergehäuse, was Sicherheit, einfache Installation und intelligentes Management gewährleistet. Das System ist für den Betrieb unter extremen Bedingungen ausgelegt und bietet eine breite Palette an Funktionen zur Optimierung des Netzbetriebs.
Hauptmerkmale des containerbasierten Energiespeichersystems der Serie BCS-B-HUD/T:
- Integrierte schlüsselfertige Lösung: Kombination aus Energiespeicherumrichter und Transformator in einem Containergehäuse, was Planung, Transport und Installation des Systems vereinfacht.
- Hohe Leistung und Effizienz: Modelle mit einer Nenn-AC-Ausgangsleistung von 2500 kW bis 3450 kW, einem maximalen PCS-Wirkungsgrad von 99 % sowie Transformatoren mit einer Leistung von 2500 kVA bis 3450 kVA.
- Erweiterte Sicherheitsfunktionen: Online-Isolationsüberwachung, Auslegung für den Betrieb unter extremen Bedingungen (hohe Temperaturen, salzhaltige Umgebung, extreme Kälte) sowie Echtzeitüberwachung des Transformatorzustands.
- Intelligentes Management und Netzadaptation: Unterstützung für Parallelschaltung mehrerer Einheiten, Black-Start-Funktion, H/LVRT (High/Low Voltage Ride Through) für hohe Netzverträglichkeit sowie vielseitige Anwendungen wie Spitzenlastmanagement und Frequenzmodulation.
- Einfache und effiziente Konstruktion: Integrierte Datenerfassung und Glasfasernetz für intelligentes Betriebsmanagement, ein effizientes Layout zur besseren Raumnutzung sowie ein integriertes Design von Umrichter und Transformator für vereinfachte Lieferung.
- Robustheit und Zuverlässigkeit: Schutzart IP54, großer Betriebstemperaturbereich (-35 °C bis +60 °C), intelligente Luftkühlung sowie Einsatzmöglichkeit in Höhen bis zu 4000 m.
Für wen ist dies eine gute Wahl?
Das containerbasierte schlüsselfertige Energiespeichersystem und der Transformator der Serie BCS-B-HUD/T sind die ideale Lösung für Betreiber großflächiger Solar- und Windparks, Projektentwickler im Energiesektor sowie Industrieunternehmen, die ein umfassendes, zuverlässiges und effizientes System zur Integration von Energiespeichern ins Netz suchen. Seine integrierte Bauweise, erweiterten Sicherheitsfunktionen und intelligenten Managementmöglichkeiten machen es zur hervorragenden Wahl zur Stabilisierung des Netzes, zur Optimierung der Energiekosten und zur Unterstützung der großflächigen Integration erneuerbarer Energien.
| Position | BCS2500K-B-HUD/T | BCS3000K-B-HUD/T | BCS3450K-B-HUD/T |
|---|---|---|---|
| DC-Eingang | |||
| Max. DC-Spannung (Vdc) | 1500Vdc | 1500Vdc | 1500Vdc |
| DC-Spannungsbereich (Vdc) | 1000-1500Vdc | 1000-1500Vdc | 1000-1500Vdc |
| Max. Gleichstrom (A) | 3086A | 3366A | 3872A |
| Sanftanlauf | Ja | Ja | Ja |
| AC-Ausgang (netzgebunden) | |||
| Nenn-AC-Ausgangsleistung (kW) | 2500 kW | 3000kW | 3450 kW |
| Max. AC-Ausgangsleistung (kVA) | 2750kVA | 3300kVA | 3795kVA |
| Nenn-Netzspannung (Vac) | 690Vac 3P3W+PE | 690Vac 3P3W+PE | 690Vac 3P3W+PE |
| Netzspannungsbereich (%) | -15%~10% (einstellbar) | -15%~10% (einstellbar) | -15%~10% (einstellbar) |
| Netzfrequenz (Hz) | 50Hz | 50Hz | 50Hz |
| Max. Ausgangsstrom (A) | 2302A | 2762A | 3176A |
| Leistungsfaktor | >0,99 (bei Nennleistung) | >0,99 (bei Nennleistung) | >0,99 (bei Nennleistung) |
| Einstellbarer Leistungsfaktor | 1 (führend)~1 (verzögert) | 1 (führend)~1 (verzögert) | 1 (führend)~1 (verzögert) |
| THDi (%) | <3% (bei Nennleistung) | <3% (bei Nennleistung) | <3% (bei Nennleistung) |
| AC-Ausgang (Inselbetrieb) | |||
| Nenn-AC-Ausgangsspannung (Vac) | 690Vac | 690Vac | 690Vac |
| Ausgangsspannungsgenauigkeit (%) | 1% | 1% | 1% |
| Max. Ausgangsstrom (A) | 2302A | 2762A | 3176A |
| THDu (%) | <3% (lineare Last) | <3% (lineare Last) | <3% (lineare Last) |
| Nenn-Ausgangsfrequenz (Hz) | 50Hz | 50Hz | 50Hz |
| Überlastfähigkeit (%) | 110% Überlast | 110% Überlast | 110% Überlast |
| PCS-Wirkungsgrad | |||
| Max. Wirkungsgrad (%) | 99% | 99% | 99% |
| Transformatorwirkungsgrad | |||
| Nennleistung (kVA) | 2500kVA | 3000kVA | 3450kVA |
| Übersetzungsverhältnis (kV) | 0,69/(6-35)kV | 0,69/(6-35)kV | 0,69/(6-35)kV |
| Isolationsart | Öltransformator oder Trockentransformator | Öltransformator oder Trockentransformator | Öltransformator oder Trockentransformator |
| Allgemeine Daten | |||
| Schutzart (IP) | IP54 | IP54 | IP54 |
| Betriebstemperatur (°C) | -35°C~60°C (>45°C Reduzierung der Nennwerte) | -35°C~60°C (>45°C Reduzierung der Nennwerte) | -35°C~60°C (>45°C Reduzierung der Nennwerte) |
| Relative Luftfeuchtigkeit (%) | 0~100% (ohne Kondensation) | 0~100% (ohne Kondensation) | 0~100% (ohne Kondensation) |
| Kühlungstyp | Intelligente Luftkühlung | Intelligente Luftkühlung | Intelligente Luftkühlung |
| Abmessungen (B×H×T) (mm) | 6058×2896×2438mm | 6058×2896×2438mm | 6058×2896×2438mm |
| Gewicht (kg) | 13000 kg | 13000 kg | 13000 kg |
| Höhenlage (m) | 4000m (>2000m Reduzierung der Nennwerte) | 4000m (>2000m Reduzierung der Nennwerte) | 4000m (>2000m Reduzierung der Nennwerte) |
| Display | Touchscreen (optional) | Touchscreen (optional) | Touchscreen (optional) |
| Kommunikationsprotokoll | Modbus-RTU, Modbus-TCP, IEC61850, IEC104 | Modbus-RTU, Modbus-TCP, IEC61850, IEC104 | Modbus-RTU, Modbus-TCP, IEC61850, IEC104 |
| Kommunikationsschnittstelle | RS485, Ethernet | RS485, Ethernet | RS485, Ethernet |
| Konformität | IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727 | IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727 | IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727 |
• Spezifikationsangaben können ohne Vorankündigung geändert werden.
