KEHUA BCS 3000K-B-HUD/T
Brutto
Produktdetails
Die Lieferzeit beträgt 60/90 Tage

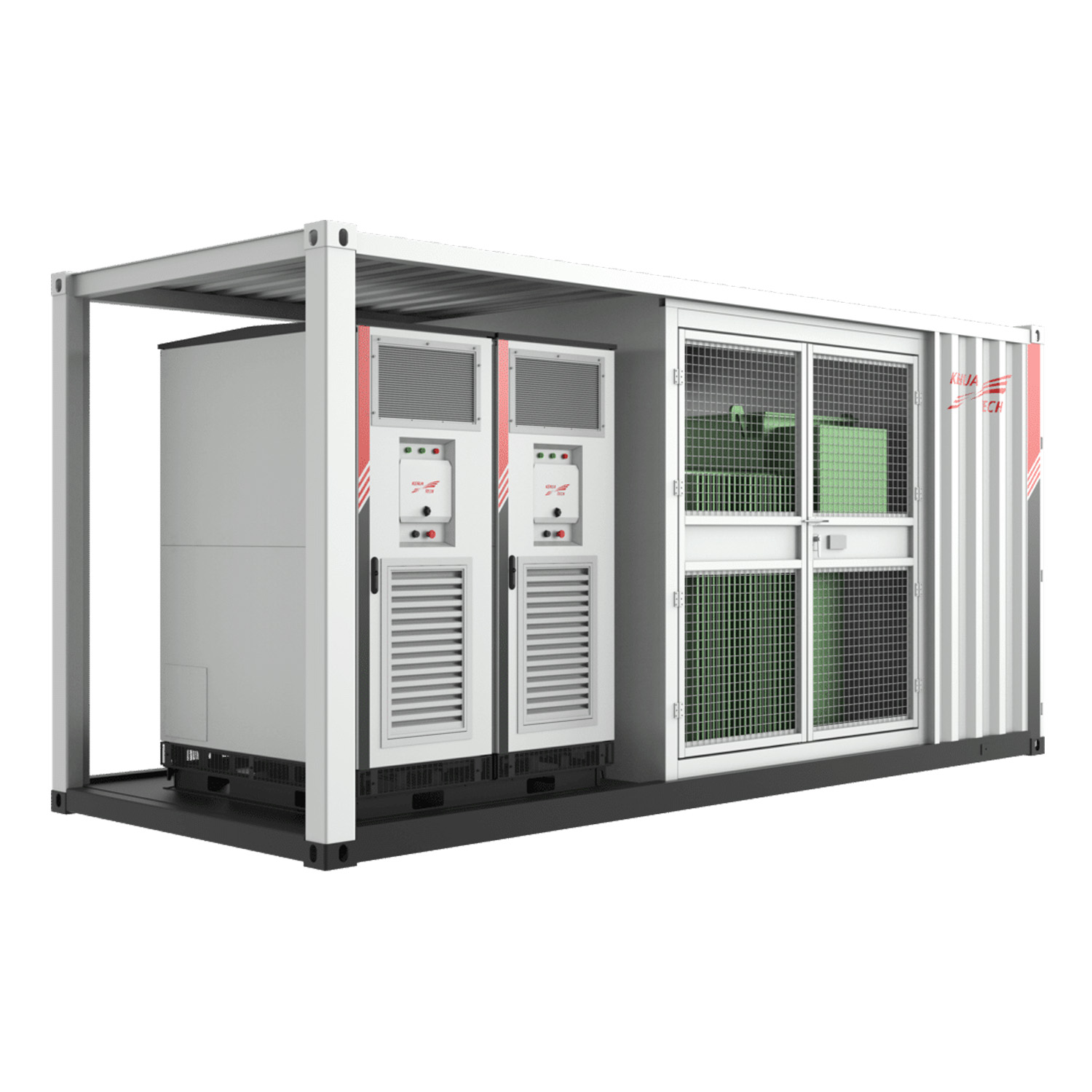

Schlüsselfertiges Container-Energiespeicher- und Transformator-System 1500 Vdc – Serie BCS-B-HUD/T
Das schlüsselfertige containerbasierte Energiespeicher- und Transformator-System der Serie BCS-B-HUD/T (Modelle BCS2500K, BCS3000K, BCS3450K) ist eine umfassende, integrierte Lösung für großskalige Anwendungen. Es vereint einen fortschrittlichen Energiespeicher-Umrichter mit einem Transformator in einem Containergehäuse, was Sicherheit, einfache Installation und intelligentes Management gewährleistet. Das System ist für den Betrieb unter extremen Bedingungen ausgelegt und bietet eine breite Palette an Funktionen zur Optimierung des Netzbetriebs.
Wesentliche Merkmale des containerbasierten Energiespeichersystems der Serie BCS-B-HUD/T:
- Integrierte Schlüsselfertig-Lösung: Kombination aus Energiespeicher-Umrichter und Transformator in einem Containergehäuse, die Planung, Transport und Installation vereinfacht.
- Hohe Leistung und Effizienz: Modelle mit Nenn-AC-Leistungen von 2500 kW bis 3450 kW, einer maximalen PCS-Effizienz von bis zu 99 % sowie Transformatoren mit Leistungen von 2500 kVA bis 3450 kVA.
- Fortschrittliche Sicherheitsfunktionen: Online-Isolationsüberwachung, ausgelegt für den Einsatz unter extremen Bedingungen (hohe Temperaturen, Salznebel, extreme Kälte) sowie Echtzeit-Überwachung des Transformatorzustands.
- Intelligentes Management und Netzverträglichkeit: Unterstützung für den Parallelbetrieb mehrerer Einheiten, Black-Start-Funktion, H/LVRT-Funktion (High/Low Voltage Ride Through) zur hohen Netzstützfähigkeit sowie vielfältige Einsatzmöglichkeiten wie Spitzenlastreduzierung oder Frequenzregelung.
- Einfache und effiziente Konstruktion: Integrierte Datenakquise und Glasfasernetz für intelligentes Betriebsmanagement, platzsparendes Layout und ein kombinierter Umrichter-/Transformator-Entwurf für eine vereinfachte Lieferung.
- Robustheit und Zuverlässigkeit: Schutzart IP54, großer Betriebstemperaturbereich (-35 °C bis +60 °C), intelligente Luftkühlung und Betriebsfähigkeit in Höhen bis zu 4000 m.
Für wen ist dies die richtige Wahl?
Das schlüsselfertige containerbasierte Energiespeicher- und Transformator-System der Serie BCS-B-HUD/T ist ideal für Betreiber großflächiger Solar- und Windparks, Projektentwickler im Energiesektor sowie Industriekunden, die eine umfassende, zuverlässige und leistungsfähige Lösung zur Integration von Energiespeichern ins Netz suchen. Seine integrierte Bauweise, fortschrittlichen Sicherheitsfunktionen und intelligenten Managementmöglichkeiten machen es zur idealen Wahl zur Netzstabilisierung, Kostensenkung bei Energie und zur Unterstützung der großflächigen Integration erneuerbarer Energien.
| Position | BCS2500K-B-HUD/T | BCS3000K-B-HUD/T | BCS3450K-B-HUD/T |
|---|---|---|---|
| DC-Eingang | |||
| Max. DC-Spannung (Vdc) | 1500Vdc | 1500Vdc | 1500Vdc |
| DC-Spannungsbereich (Vdc) | 1000-1500Vdc | 1000-1500Vdc | 1000-1500Vdc |
| Max. Gleichstrom (A) | 3086A | 3366A | 3872A |
| Sanftanlauf | Ja | Ja | Ja |
| AC-Ausgang (Netzbetrieb) | |||
| Nenn-AC-Ausgangsleistung (kW) | 2500 kW | 3000kW | 3450 kW |
| Max. AC-Ausgangsleistung (kVA) | 2750kVA | 3300kVA | 3795kVA |
| Nenn-Netzspannung (Vac) | 690Vac 3P3W+PE | 690Vac 3P3W+PE | 690Vac 3P3W+PE |
| Netzspannungsbereich (%) | -15%~10% (einstellbar) | -15%~10% (einstellbar) | -15%~10% (einstellbar) |
| Netzfrequenzbereich (Hz) | 50Hz | 50Hz | 50Hz |
| Max. Ausgangsstrom (A) | 2302A | 2762A | 3176A |
| Leistungsfaktor | >0,99 (bei Nennleistung) | >0,99 (bei Nennleistung) | >0,99 (bei Nennleistung) |
| Einstellbarer Leistungsfaktor | 1 (führend)~1 (nachlaufend) | 1 (führend)~1 (nachlaufend) | 1 (führend)~1 (nachlaufend) |
| THDi (%) | <3% (bei Nennleistung) | <3% (bei Nennleistung) | <3% (bei Nennleistung) |
| AC-Ausgang (Inselbetrieb) | |||
| Nenn-AC-Ausgangsspannung (Vac) | 690Vac | 690Vac | 690Vac |
| Genauigkeit der Ausgangsspannung (%) | 1% | 1% | 1% |
| Max. Ausgangsstrom (A) | 2302A | 2762A | 3176A |
| THDu (%) | <3% (lineare Last) | <3% (lineare Last) | <3% (lineare Last) |
| Nenn-Ausgangsfrequenz (Hz) | 50Hz | 50Hz | 50Hz |
| Überlastfähigkeit (%) | 110% Überlast | 110% Überlast | 110% Überlast |
| Wirkungsgrad PCS | |||
| Max. Wirkungsgrad (%) | 99% | 99% | 99% |
| Transformatorwirkungsgrad | |||
| Nennleistung (kVA) | 2500kVA | 3000kVA | 3450kVA |
| Spannungs-Transformationsverhältnis (kV) | 0,69/(6-35)kV | 0,69/(6-35)kV | 0,69/(6-35)kV |
| Isolationsart | Öltransformator oder Trockentransformator | Öltransformator oder Trockentransformator | Öltransformator oder Trockentransformator |
| Allgemeine Daten | |||
| Schutzart (IP) | IP54 | IP54 | IP54 |
| Betriebstemperatur (°C) | -35°C~60°C (>45°C Reduzierung der Nennwerte) | -35°C~60°C (>45°C Reduzierung der Nennwerte) | -35°C~60°C (>45°C Reduzierung der Nennwerte) |
| Relative Luftfeuchtigkeit (%) | 0~100% (ohne Kondensation) | 0~100% (ohne Kondensation) | 0~100% (ohne Kondensation) |
| Kühlungsart | Intelligente Luftkühlung | Intelligente Luftkühlung | Intelligente Luftkühlung |
| Abmessungen (B×H×T) (mm) | 6058×2896×2438mm | 6058×2896×2438mm | 6058×2896×2438mm |
| Gewicht (kg) | 13000 kg | 13000 kg | 13000 kg |
| Höhenlage (m) | 4000m (>2000m Reduzierung der Nennwerte) | 4000m (>2000m Reduzierung der Nennwerte) | 4000m (>2000m Reduzierung der Nennwerte) |
| Display | Touchscreen (optional) | Touchscreen (optional) | Touchscreen (optional) |
| Kommunikationsprotokoll | Modbus-RTU, Modbus-TCP, IEC61850, IEC104 | Modbus-RTU, Modbus-TCP, IEC61850, IEC104 | Modbus-RTU, Modbus-TCP, IEC61850, IEC104 |
| Kommunikationsschnittstelle | RS485, Ethernet | RS485, Ethernet | RS485, Ethernet |
| Konformität | IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727 | IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727 | IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727 |
• Spezifikationsangaben können ohne vorherige Ankündigung geändert werden.
