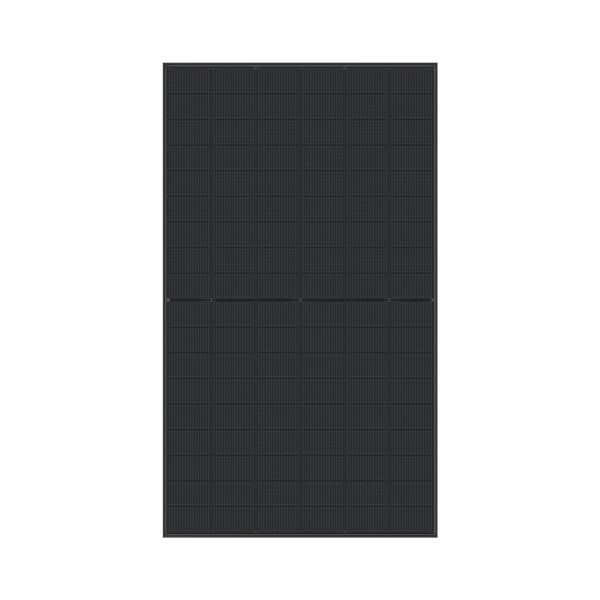

Modul – TCL – HSM-ND54-DR500 – bifazial
SKU: F10H0
EAN: 2010000037690
| Leistung | |
|---|---|
| Rahmenfarbe | |
| Wirkungsgrad | |
| Tier 1 | |
| Produktgarantie | |
| Lineare Leistungsgarantie | |
| Modultyp | |
| Typ der Photovoltaikzelle | |
| Doppelglas | |
| Anzahl der BusBar | |
| Feuerwiderstandsklasse | |
| Rahmendicke | |
| Höhe | |
| Breite | |
| Maximale statische Belastung (Pa) | |
| Kabellänge (+) | |
| Kabellänge (-) | 1200 mm |
| Menge pro Palette | |
| Menge pro Container | |
| Gewicht | 27 kg |
| CN | 85414300 |
Preis
Karta katalogowa TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf
Instrukcja montażu TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf
Gwarancja TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Gwarancja.pdf
Certyfikat zgodności TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf
Produktdetails
| Leistung | |
|---|---|
| Rahmenfarbe | |
| Wirkungsgrad | |
| Tier 1 | |
| Produktgarantie | |
| Lineare Leistungsgarantie | |
| Modultyp | |
| Typ der Photovoltaikzelle | |
| Doppelglas | |
| Anzahl der BusBar | |
| Feuerwiderstandsklasse | |
| Rahmendicke | |
| Höhe | |
| Breite | |
| Maximale statische Belastung (Pa) | |
| Kabellänge (+) | |
| Kabellänge (-) | 1200 mm |
| Menge pro Palette | |
| Menge pro Container | |
| Gewicht | 27 kg |
| CN | 85414300 |

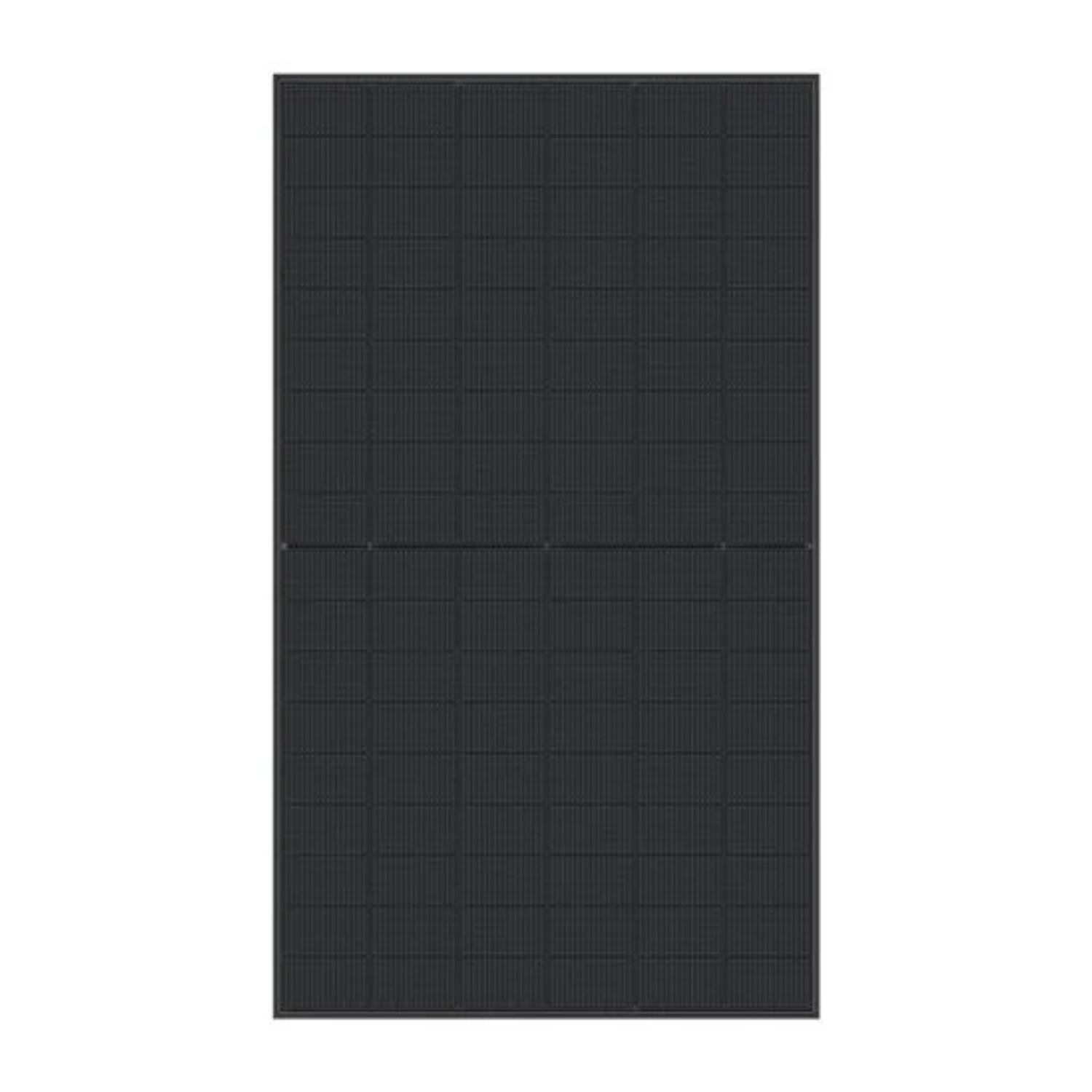

Photovoltaik-Modul TCL Solar T Class HSM-ND54-DR
Das Photovoltaik-Modul TCL Solar T Class HSM-ND54-DR ist eine fortschrittliche Lösung, die Glas-auf-Glas-Technologie mit bifazialer Energieerzeugung verbindet. Es bietet eine Leistung von 485-510 W und einen Wirkungsgrad von bis zu 22,9 %, wodurch hohe Effizienz und eine konstante Energieproduktion unter unterschiedlichen Wetterbedingungen gewährleistet werden. Sein elegantes Erscheinungsbild und die robuste Bauweise machen es zur idealen Wahl für Wohn- und Gewerbeinstallationen.
Hauptmerkmale des TCL Solar T Class HSM-ND54-DR:
- Bifaziale Konstruktion, die Energieerzeugung von beiden Seiten des Moduls ermöglicht.
- Modulwirkungsgrad von bis zu 22,9 % zur Maximierung der Energieausbeute.
- Robuster Rahmen mit hoher Festigkeit und thermisch gehärtetem Glas für erhöhte Dauerhaltbarkeit.
- Zuverlässigkeit dank strenger Qualifizierungsverfahren in der Lieferkette.
- Langfristiger Garantie-Support, einschließlich Produkt- und Leistungsgarantie über 25-30 Jahre.
- Hohe Beständigkeit gegenüber extremen Witterungsbedingungen, einschließlich Windlasten bis 2400 Pa und Schneelasten bis 5400 Pa.
Für wen ist das eine gute Wahl?
Das TCL Solar T Class HSM-ND54-DR ist eine ausgezeichnete Wahl für Hauseigentümer und Unternehmen, die nach effizienten, zuverlässigen und ästhetischen Photovoltaiklösungen suchen. Dank der bifazialen Technologie und der hohen Witterungsbeständigkeit eignen sich diese Module besonders für Installationen in wechselhaften Klimabedingungen sowie überall dort, wo langfristige Stabilität der Energieerzeugung und die Langlebigkeit der Investition wichtig sind.
Karta katalogowa TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf
Instrukcja montażu TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf
Gwarancja TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Gwarancja.pdf
Certyfikat zgodności TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf
| Parameter | HSM-ND54-DR485 | HSM-ND54-DR490 | HSM-ND54-DR495 | HSM-ND54-DR500 | HSM-ND54-DR505 | HSM-ND54-DR510 |
|---|---|---|---|---|---|---|
| Nennleistung (Pnom) (W) | 485 W | 490 W | 495 W | 500 W | 505 W | 510 W |
| Modulwirkungsgrad (%) | 21,8% | 22,0% | 22,3% | 22,5% | 22,7% | 22,9% |
| Nennspannung (Vmpp) (V) | 33,10 V | 33,30 V | 33,50 V | 33,70 V | 33,90 V | 34,10 V |
| Nennstrom (Impp) (A) | 14,66 A | 14,72 A | 14,78 A | 14,84 A | 14,90 A | 14,96 A |
| Leerlaufspannung (Voc) (V) | 39,34 V | 39,50 V | 39,70 V | 39,92 V | 40,14 V | 40,36 V |
| Kurzschlussstrom (Isc) (A) | 15,60 A | 15,67 A | 15,74 A | 15,81 A | 15,88 A | 15,95 A |
| BNPI-Parameter | ||||||
| Nennleistung (Pnom) (W) | 532 W | 537 W | 543 W | 548 W | 553 W | 558 W |
| Leerlaufspannung (Voc) (V) | 39,56 V | 39,71 V | 39,93 V | 40,13 V | 40,34 V | 40,54 V |
| Kurzschlussstrom (Isc) (A) | 17,02 A | 17,08 A | 17,17 A | 17,24 A | 17,31 A | 17,38 A |
| Ertrag bei beidseitiger Konstruktion | ||||||
| Pmax, 5% Mehrertrag durch beidseitige Konstruktion (W) | 509 W | 515 W | 520 W | 525 W | 530 W | 536 W |
| Isc, 5% Mehrertrag durch beidseitige Konstruktion (A) | 16,38 A | 16,45 A | 16,53 A | 16,60 A | 16,67 A | 16,75 A |
| Pmax, 10% Mehrertrag durch beidseitige Konstruktion (W) | 534 W | 539 W | 545 W | 550 W | 556 W | 561 W |
| Isc, 10% Mehrertrag durch beidseitige Konstruktion (A) | 17,16 A | 17,24 A | 17,31 A | 17,39 A | 17,47 A | 17,55 A |
| Mechanische Daten | ||||||
| Beidseitige Konstruktion (Pmax/Isc) | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% |
| Beidseitige Konstruktion (Voc) | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% |
| Maximale Systemspannung (V) | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC |
| Solarzellen | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon |
| Glas | 2,0 mm, 2,0 mm, verstärktes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung | 2,0 mm, 2,0 mm, verstärktes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung | 2,0 mm, 2,0 mm, verstärktes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung | 2,0 mm, 2,0 mm, verstärktes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung | 2,0 mm, 2,0 mm, verstärktes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung | 2,0 mm, 2,0 mm, verstärktes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung |
| Betriebstemperatur (°C) | -40°C bis +85°C | -40°C bis +85°C | -40°C bis +85°C | -40°C bis +85°C | -40°C bis +85°C | -40°C bis +85°C |
| Testtemperatur (IEC TS 63126) (°C) | -40°C bis +70°C | -40°C bis +70°C | -40°C bis +70°C | -40°C bis +70°C | -40°C bis +70°C | -40°C bis +70°C |
| Anschlussdose | IP-68, 3 Bypass-Dioden | IP-68, 3 Bypass-Dioden | IP-68, 3 Bypass-Dioden | IP-68, 3 Bypass-Dioden | IP-68, 3 Bypass-Dioden | IP-68, 3 Bypass-Dioden |
| Maximaler Nennsicherungsstrom (A) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
| Steckverbinder | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A |
| Gewicht (kg) | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg |
| Temperaturkoeffizient der Leistung (% / °C) | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C |
| Temperaturkoeffizient der Spannung (% / °C) | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C |
| Temperaturkoeffizient des Stroms (% / °C) | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C |
| Max. Belastung (Pa/kg/m²) | Wind: 2400 Pa, 245 kg/m² vorne und hinten; Schnee: 5400 Pa, 550 kg/m² vorne | Wind: 2400 Pa, 245 kg/m² vorne und hinten; Schnee: 5400 Pa, 550 kg/m² vorne | Wind: 2400 Pa, 245 kg/m² vorne und hinten; Schnee: 5400 Pa, 550 kg/m² vorne | Wind: 2400 Pa, 245 kg/m² vorne und hinten; Schnee: 5400 Pa, 550 kg/m² vorne | Wind: 2400 Pa, 245 kg/m² vorne und hinten; Schnee: 5400 Pa, 550 kg/m² vorne | Wind: 2400 Pa, 245 kg/m² vorne und hinten; Schnee: 5400 Pa, 550 kg/m² vorne |
| Schlagfestigkeit | Hagel mit 25 mm Durchmesser bei 23 m/s | Hagel mit 25 mm Durchmesser bei 23 m/s | Hagel mit 25 mm Durchmesser bei 23 m/s | Hagel mit 25 mm Durchmesser bei 23 m/s | Hagel mit 25 mm Durchmesser bei 23 m/s | Hagel mit 25 mm Durchmesser bei 23 m/s |
| Rahmen | Anodisierte Aluminiumlegierung, schwarz | Anodisierte Aluminiumlegierung, schwarz | Anodisierte Aluminiumlegierung, schwarz | Anodisierte Aluminiumlegierung, schwarz | Anodisierte Aluminiumlegierung, schwarz | Anodisierte Aluminiumlegierung, schwarz |
| Verpackungsangaben | ||||||
| Module pro Palette | 36 | 36 | 36 | 36 | 36 | 36 |
| Module in 40ft HQ-Container | 24 | 24 | 24 | 24 | 24 | 24 |
| Module pro Container | 864 | 864 | 864 | 864 | 864 | 864 |
| Tests und Zertifikate | ||||||
| Standardtests | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 |
| Brandklasse | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) |
| Schutzklasse | Klasse II (IEC 61140) | Klasse II (IEC 61140) | Klasse II (IEC 61140) | Klasse II (IEC 61140) | Klasse II (IEC 61140) | Klasse II (IEC 61140) |
| Qualitätszertifikate | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling |
| Managementsystem für Arbeitssicherheit und Gesundheitsschutz | CE | CE | CE | CE | CE | CE |
