Verteiler – NOARK – SH-6 DC
SKU: F39044
EAN: 2010000034712
Produktdetails
| Gewicht | 1,88 kg |
|---|---|
| CN | 85351010 |

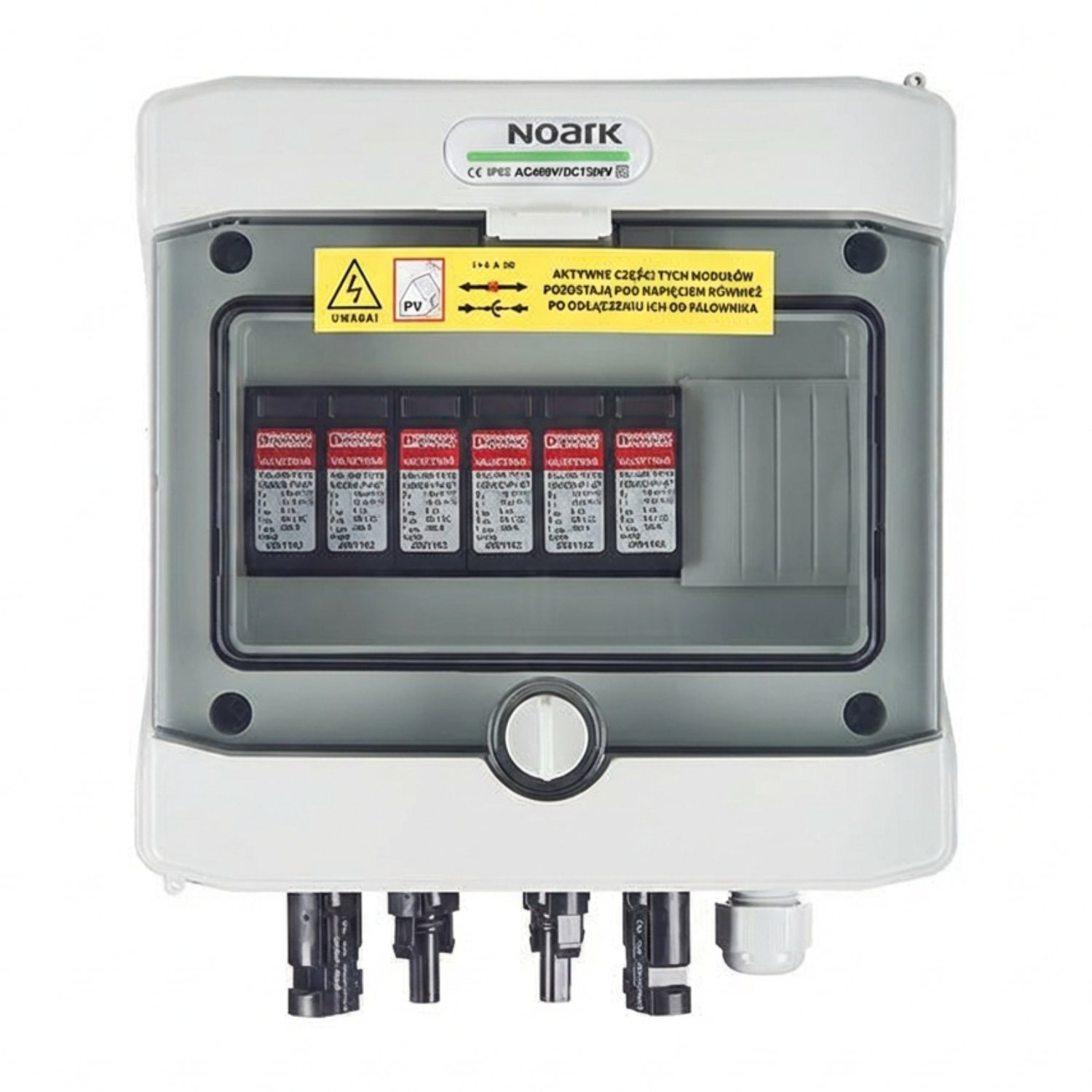

Noark SH-6 DC Standardserie
Das Anschlussgehäuse Noark SH-6 DC ist eine hermetisch dichte Lösung für den Einsatz in Photovoltaikanlagen. Es bietet die Schutzart IP65 und Schutzklasse II, wodurch es sich ideal für Systeme eignet, die Zuverlässigkeit und Sicherheit erfordern. Das modulare Design ermöglicht eine flexible Anpassung an die Anforderungen der Anlage.
Wichtigste Merkmale des hermetischen Anschlussgehäuses Noark SH-6 DC:
- Modulares Design mit 8 Modulplätzen für flexible Konfigurationen.
- Integrierte MC4-Anschlussplatten zur vereinfachten Montage.
- Schutzart IP65 für Schutz gegen Staub und Strahlwasser.
- Schutzklasse II für erhöhte Anwendersicherheit.
- Ausgestattet mit Überspannungsableiter DC Typ 1+2 PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Transparente Tür für schnelle Sichtprüfung.
Für wen ist es die richtige Wahl?
Das Anschlussgehäuse Noark SH-6 DC ist eine ausgezeichnete Wahl für Installateure von Photovoltaikanlagen, sowohl für Anlagen mit Blitzschutz als auch ohne. Seine hermetische Bauweise und die Schutzart IP65 machen es für Aufputzmontage im Außenbereich geeignet. Es ist die ideale Lösung für Wohn- und Gewerbeinstallationen, bei denen Sicherheit und Zuverlässigkeit Priorität haben.
Datasheet NOARK SH-6 DC
NOARK-SH-6-DC-Datasheet.pdf
| Parameter | PHS 8T |
|---|---|
| ELEKTRISCHE UND MECHANISCHE GEHÄUSEPARAMETER | |
| Model | PHS 8T |
| Anzahl Module | 8 |
| Ausführung gemäß | EN 60670-1, EN 62208 |
| Schutzart | IP65 |
| Schutzklasse | II |
| Nenn-Isolationsspannung (Ui) | 690 V AC, 1000 V DC |
| Glühdrahtprüfung | 650°C |
| Schlagfestigkeit | IK08 |
| Recycelbarer Kunststoff | halogenfrei |
| Verwendete Anschlüsse | 2 x Modulketten an 2 MPPT, 2 x DC-Überspannungsableiter Typ 1+2, anschlussfertig, modulares Design, MC4-Steckverbinder |
| Tür | transparent |
| Farbe | weiß |
| EINGESETZTER DC-ÜBERSPANNUNGSABLEITER | |
| Hersteller/Modell | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Überspannungsschutz | Typ 1+2 |
| Maximale Dauerbetriebsspannung UCPV | 1050 V DC |
| Kurzschlussfestigkeit I SCPV | 2000 A |
| Dauerbetriebsstrom ICPV | <20 µA |
| Nennbelastungsstrom IL | 80 A |
| Schutzleiterstrom IPE | <=20 µA DC, <=250 µA AC |
| Leistungsaufnahme im Bereitschaftsmodus PC | <25 mVA |
| Nennableitstrom (8/20) us | 15 kA |
| Max. Entladungsstrom Imax (8/20) us | 40 kA |
| Aufgenommener Blitzstrom (10/350) us, Ladung | 2,5 As |
| Aufgenommener Blitzstrom (10/350) us, spezifische Energie | 6,25 kJ/ΩM |
| Aufgenommener Blitzstrom (10/350) us, Spitzenwert Limp | 5 kA |
| Summenableitstrom Itotal (8/20) us | 40 kA |
| Summenableitstrom Itotal (10/350) us | 5 kA |
| Schutzniveau Up | <= 3,5 kV |
| Restspannung Ures | <= 3,5 kV (bei In), <= 2,9 kV (bei 5 kA), <= 3,2 kV (bei 10 kA), <= 3,7 kV (bei 20 kA), <= 4,1 kV (bei 30 kA), <= 4,6 kV (bei 40 kA) |
| Ansprechzeit tA | <= 25 ns |
| Isolationswiderstand Riso | <= 5 GΩ (bei 500 VDC) |
