Verteiler – NOARK – SHP-232 AC
SKU: F39073
EAN: 2010000038741
| Hersteller | |
|---|---|
| Gewicht | 2,04 kg |
| CN | 85381000 |
Produktdetails
| Hersteller | |
|---|---|
| Gewicht | 2,04 kg |
| CN | 85381000 |

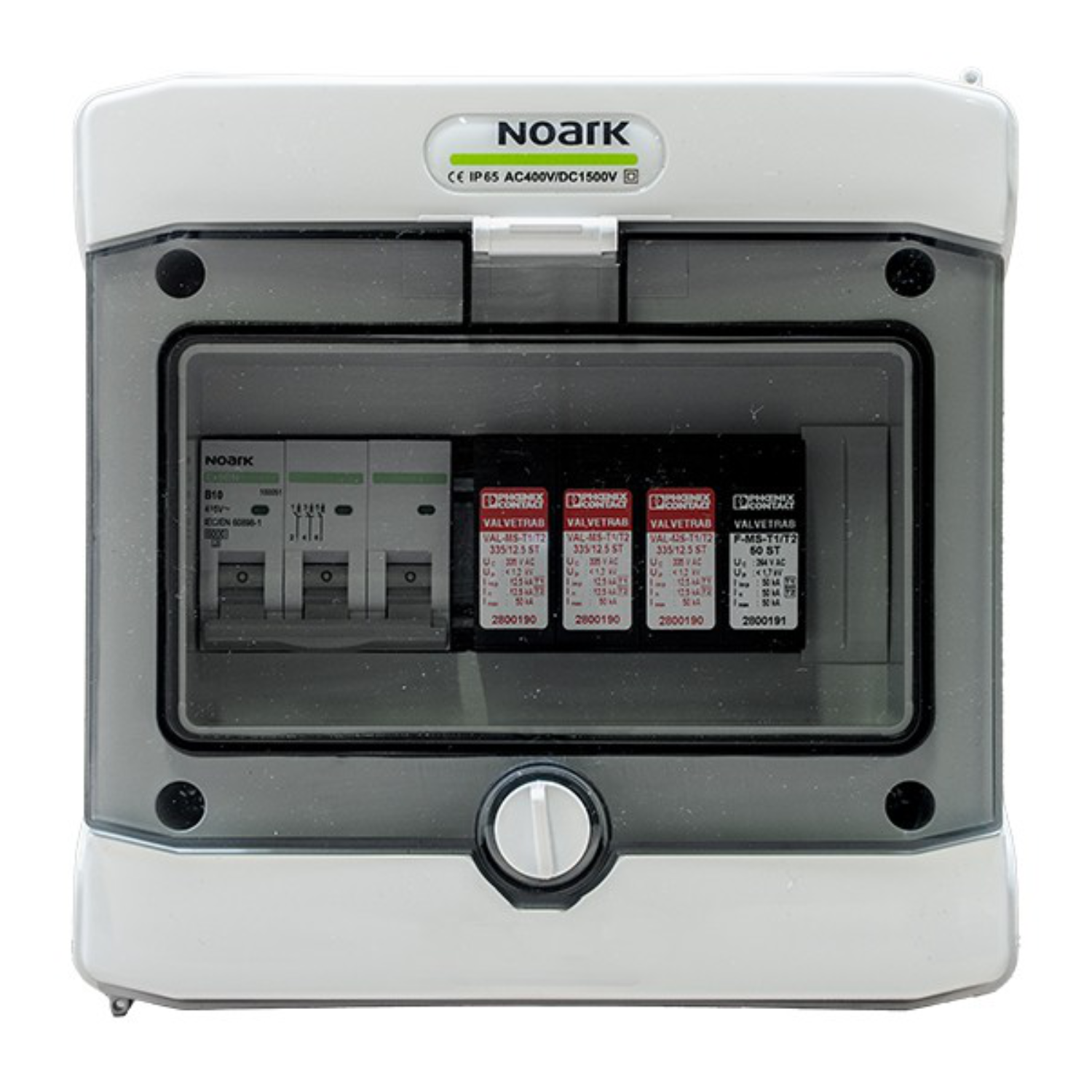

Verteiler NOARK SHP-232 AC
Der SHP-232 AC ist ein modularer Überspannungsableiter AC vom Typ T1/T2, integriert mit einem Leitungsschutzschalter, der zum Schutz von Photovoltaikanlagen vor den Folgen von Überspannungen konzipiert wurde. Das Gerät verfügt über die Schutzart IP65, ist UV-beständig und anschlussfertig, wodurch es Sicherheit und Zuverlässigkeit des Systems gewährleistet.
Wesentliche Merkmale des SHP-232 AC:
- Integrierter Überspannungsableiter Typ T1/T2 sowie Leitungsschutzschalter Noark B16A 3P.
- Nennisolationsspannung U: 400 V AC, 1500 V DC.
- Schutzart IP65 und UV-Beständigkeit.
- Modulare Bauweise mit Anschlussmöglichkeit von oben oder unten.
- Bemessene Schaltvermögen des Leitungsschutzschalters Icn: 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2).
- Nennstoßstrom des Überspannungsableiters Imax (8/20) μs: 50 kA.
- Garantie: 5 Jahre.
Für wen ist das eine gute Wahl?
Der SHP-232 AC ist eine ideale Lösung für Installateure und Betreiber von Photovoltaikanlagen, die einen umfassenden Schutz vor Überspannungen suchen. Dank der hohen Schutzart IP65 und der UV-Beständigkeit eignet sich das Gerät für die Montage unter widrigen Außenbedingungen und ist damit eine ausgezeichnete Wahl für private und gewerbliche Anlagen, bei denen die langfristige Sicherheit der Geräte entscheidend ist.
Datasheet NOARK SHP-232 AC
NOARK-SHP-232-AC-Datasheet.pdf
| GRUNDPARAMETER | |
|---|---|
| Modell | SHP-232 AC |
| Anzahl der Felder | 8 |
| ELEKTRISCHE UND MECHANISCHE GEHÄUSEPARAMETER | |
| Gehäuseabmessungen ohne Kabelverschraubungen und MC4 (L|B|H) (mm) | 120.00 | 202.00 | 201.00 |
| Ausführung gemäß | EN 60670-1, EN 62208 |
| Schutzart | IP65 |
| Schutzklasse | II |
| Bemessungs-Isolationsspannung U₁ (V) | 400 V AC, 1500 V DC |
| Glühdrahtprüfung (°C) | 650°C |
| Schlagfestigkeit | IK08 |
| UV-Beständigkeit | Ja |
| Recycelbarer Kunststoff | halogenfrei |
| Betriebstemperatur (°C) | -25°C bis +60°C |
| AUSFÜHRLICHE SPEZIFIKATIONEN | |
| Leitungsschutzschalter (MCB) | |
| Hersteller / Modell | Noark / Ex9BN 3P B16 |
| Nennstrom (A) | 16A; 3-F |
| Bemessungsspannung Ue (V) | 230/415 V AC |
| Mindestspannung (V) | 72 V DC pro Pol (1P, 2P), 48 V DC pro Pol (3P, 4P) |
| Stoßspannungsfestigkeit Uimp (kV) | 6 kV |
| Bemessungskurzschluss-Schaltvermögen Icn (kA) | 6 kA (IEC/EN 60898-1), 10 kA (IEC/EN 60947-2) |
| Bemessungs-Isolationsspannung U₁ (V) | 690 V AC |
| Anzahl der Pole | 3 |
| Frequenz (Hz) | 50/60 Hz |
| Charakteristik | B |
| Entspricht | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanische Lebensdauer (Schaltzyklen) | 20 000 |
| Elektrische Lebensdauer (Schaltzyklen) | 10 000 |
| Energiebegrenzungsklasse | 3 |
| Betriebskategorie | A |
| Einspeiserichtung | Beliebig (oben oder unten) |
| Überspannungsableiter AC (SPD) | |
| Hersteller / Modell | Phoenix/VAL-MS-T1/T2 335/12.5/3+1 |
| Ausführung gemäß | EN 61643-11 / IEC 61643-11 |
| IEC-Prüfklasse | I / II, T1 / T2 |
| Netzsystem IEC | TT, TN-S |
| Anzahl der Pole | 4 |
| Schutzpfade | L-N, L-PE, N-PE |
| Wirkungsrichtung | 3L-N & N-PE |
| Nennspannung Un (V) | 240/415 V AC |
| Nennfrequenz fN (Hz) | 50 Hz (60 Hz) |
| Max. Arbeits-Spannung Uc (L-N) (V AC) | 335 V AC |
| Max. Arbeits-Spannung Uc (L-PE) (V AC) | 335 V AC |
| Max. Arbeits-Spannung Uc (N-PE) (V AC) | 264 V AC |
| Nennbelastungsstrom I (A) | 80 A |
| Schutzleiterstrom |PE (mA) | ≤ 5 mA |
| Leistungsaufnahme im Bereitschaftszustand Pc (mVA) | ≤ 810 mVA |
| Nennableitstrom I (8/20) µs (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Maximaler Entladestrom Imax (8/20) μs (kA) | 50 kA |
| Prüf-Blitzstrom (10/350) µs, Ladung (As) | 6,25 As (L-N), 6,25 As (L-PE), 25 As (N-PE) |
| Prüf-Blitzstrom (10/350) µs, spezifische Energie (kJ/Q) | 39 kJ/Q (L-N), 39 kJ/Q (L-PE), 625 kJ/Ω (N-PE) |
| Prüf-Blitzstrom (10/350) µs, Spitzenstrom limp (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Summierter Ableitstrom Itotal (8/20) μs (kA) | 50 kA |
| Summierter Ableitstrom Itotal (10/350) μs (kA) | 50 kA |
| Unterdrückung des Nachstroms Ifi (N-PE) (kA) | 50 kA |
| Kurzschlussfestigkeit ISCCR (kA) | 100 A |
| Schutzpegel Up (L-N) (kV) | ≤ 1,2 kV |
| Schutzpegel Up (L-PE) (kV) | ≤ 1,6 kV (30 kA – 8/20 μs) |
| Schutzpegel Up (N-PE) (kV) | ≤ 2 kV |
| Restspannung Ures (L-N) (kV) | ≤ 1,7 kV |
| Restspannung Ures (L-PE) (kV) | ≤ 1,2 kV (bei In) |
| Restspannung Ures (N-PE) (kV) | ≤ 1,2 kV (bei 5 kA) |
| TOV-Verhalten für U₁ (L-N) (V AC) | 415 V AC (5s) |
| TOV-Verhalten für U₁ (N-PE) (V AC) | 457 V AC (120 min) |
| Ansprechzeit t₁ (L-N) (ms) | 1200 V AC (200 ms) |
| Ansprechzeit t₁ (L-PE) (ns) | ≤ 25 ns |
| Ansprechzeit tд (N-PE) (ns) | ≤ 100 ns |
| Max. Vorschutz in Durchgangsinstallationen (A) | 80 A (gG 16 mm²) |
| Max. Sicherungswert in sternförmigen Anlagen (A) | 160 A (gG) |
| Maximaler Entladestrom Imax (8/20) μs (kA) | 65 kA |
| ALLGEMEINE INFORMATIONEN | |
| Garantie (Jahre) | 5 |
| Anschlussfertig | Ja |
| Gewicht (kg) | 1.740 KG |
