SOLAX AELIO-B200
SKU: F20S31
EAN: 2010000032084
| Hersteller | |
|---|---|
| AFCI | |
| Nettotiefe | |
| Maximaler Ausgangsstrom | |
| Nennleistung | |
| MPPT | |
| Kapazität | |
| Ladestrom | |
| Entladestrom | |
| Nettobreite | |
| Nettohöhe | |
| Garantie | |
| CN | 85076000 |
Preis
52 101,23 €
Brutto
Brutto
Datasheet Solax AELIO-P50B100 - P60B200
Solax-AELIO-P50B100-P60B200-Datasheet.pdf
Produktdetails
| Hersteller | |
|---|---|
| AFCI | |
| Nettotiefe | |
| Maximaler Ausgangsstrom | |
| Nennleistung | |
| MPPT | |
| Kapazität | |
| Ladestrom | |
| Entladestrom | |
| Nettobreite | |
| Nettohöhe | |
| Garantie | |
| CN | 85076000 |

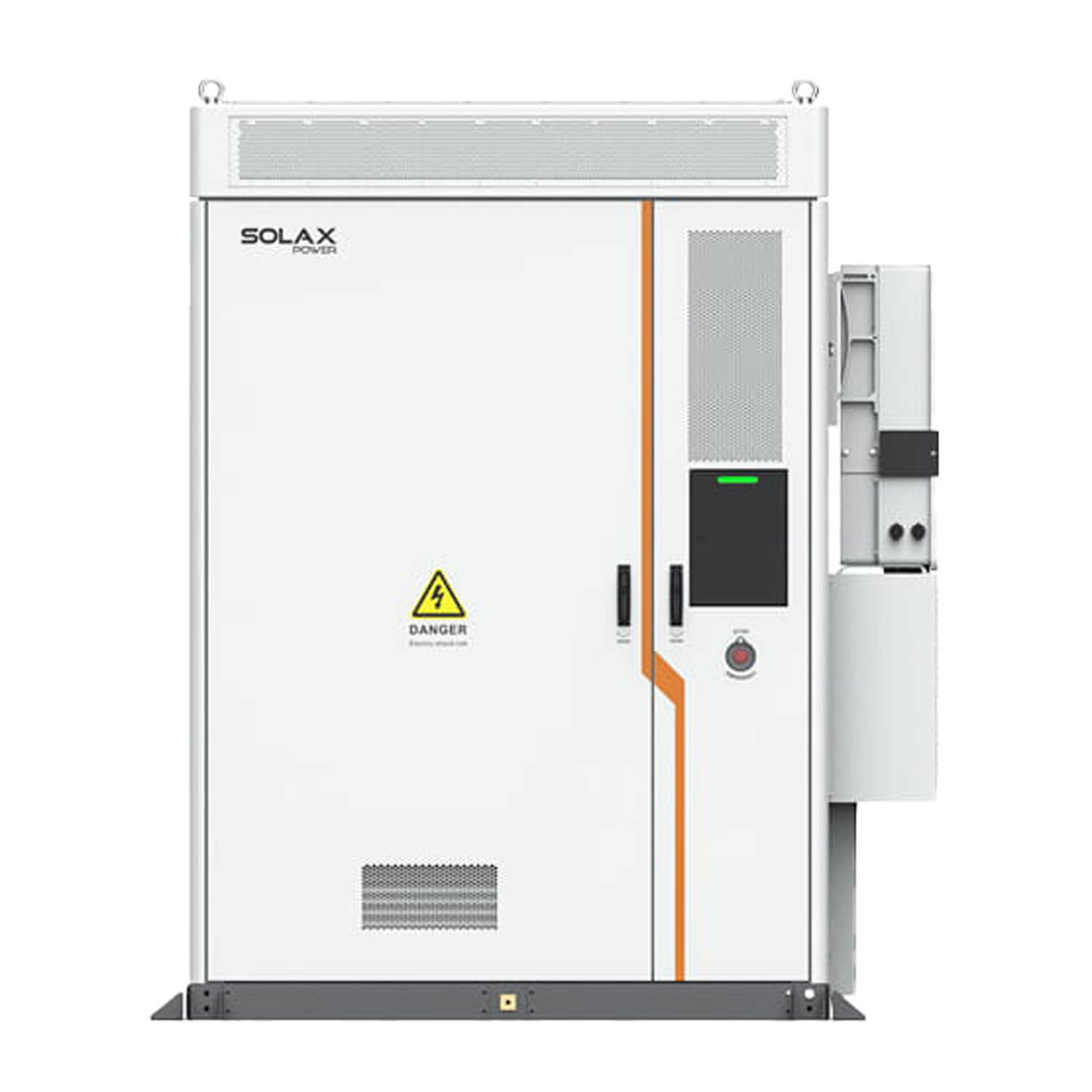

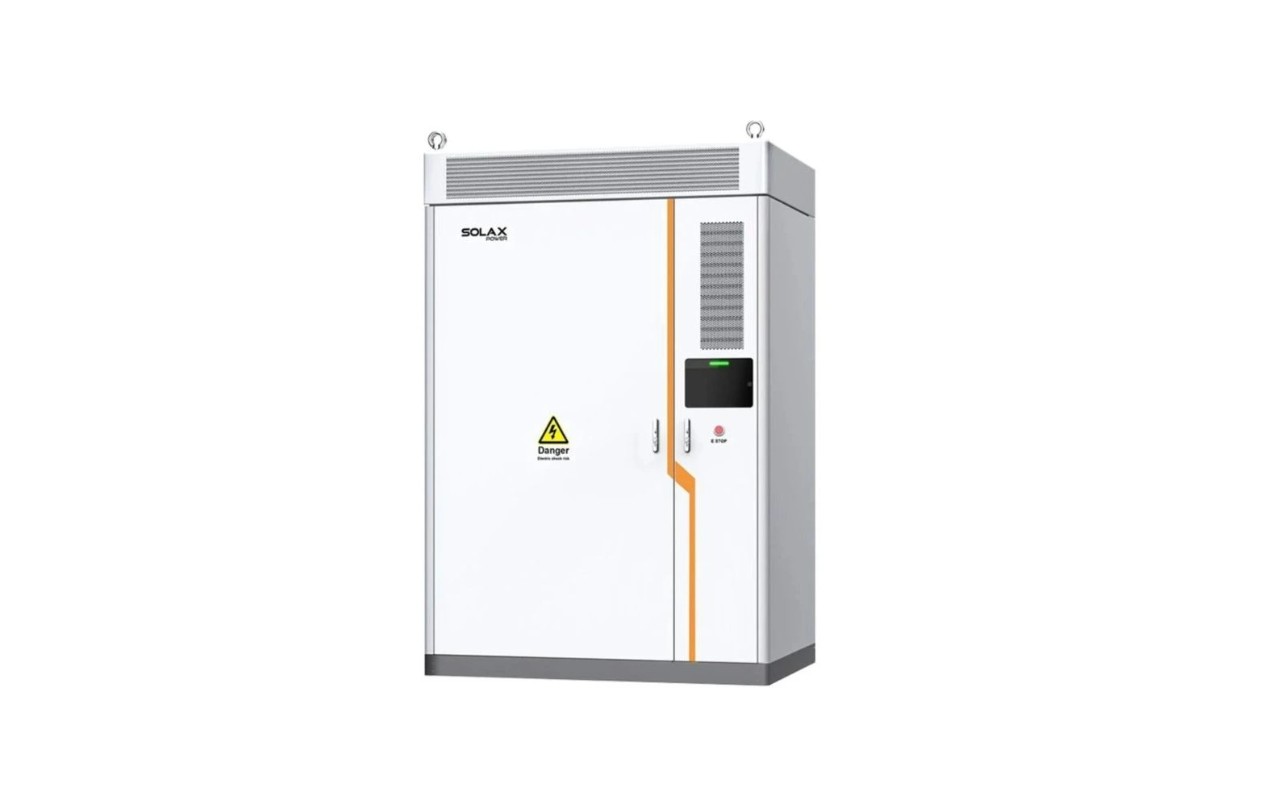

Hybrider Energiespeicherschrank SolaX Power ESS-AELIO (C&I)
Der hybride Energiespeicherschrank (ESS) SolaX Power der Serie ESS-AELIO ist eine fortschrittliche Lösung für den kommerziellen und industriellen Bereich (C&I). Er vereint intelligentes Energiemanagement auf KI-Basis, hohe Effizienz und robuste Bauweise und bietet so Zuverlässigkeit sowie flexible Anpassungsmöglichkeiten. Das System ist mit Wechselrichterleistungen von 50 kW oder 60 kW und Speicherkapazitäten von 100 kWh bis 400 kWh erhältlich und kann weiter skaliert werden.
Wesentliche Merkmale des hybriden ESS SolaX Power der Serie ESS-AELIO:
- Intelligentes Energiemanagement: Fortschrittliche, KI-basierte Algorithmen für eine präzise SOC-Bestimmung, VPP-Fähigkeit (mit SolaX Cloud, OpenADR), Smart Schedule- und Smart Scene-Funktionen sowie Unterstützung drahtloser Zähler.
- Hohe Effizienz und Skalierbarkeit: Anschluss von bis zu 200 % überdimensionierter PV-Leistung möglich, globales MPP-Tracking, einzelner Schrank mit bis zu 200 kWh Kapazität (LFP/280Ah) mit Erweiterungsmöglichkeit in den MWh-Bereich sowie doppelte Batterieanschlüsse für einfache Vergrößerung.
- Garantierte Zuverlässigkeit und Sicherheit: Vierstufiger Brandschutz (inkl. optionalem Novec1230-Aerosol/Wassersystem), Schutzart IP66 für den Wechselrichter und IP55 für den Schrank, integrierte SPD Typ II Überspannungsschutzeinrichtungen auf AC- und DC-Seite sowie optionaler AFCI-Schutz.
- Zuverlässige Notstromversorgung (EPS): Umschaltzeit auf Notstrom unter 10 ms sowie Fähigkeit, bis zu 150 % der EPS-Ausgangsleistung für 10 Sekunden bereitzustellen, um die Versorgung kritischer Lasten sicherzustellen.
- Flexible Anpassungs- und Betriebsoptionen: Betrieb im Netzanschluss (On-Grid) oder netzunabhängig (Off-Grid) möglich, für Mikronetze geeignet, Unterstützung verschiedener Einsatzszenarien sowie maximaler DC-Eingangsstrom von 40 A pro MPPT, was den Einsatz mit leistungsstarken Solarmodulen ermöglicht.
Für wen ist das die richtige Wahl?
Der hybride ESS-Schrank SolaX Power ESS-AELIO ist eine ausgezeichnete Lösung für Unternehmen, kommerzielle und industrielle Anlagen, die ein umfassendes, leistungsfähiges und skalierbares Energiespeichersystem suchen. Dank intelligenter Managementfunktionen, hohem Sicherheitsstandard, Notstromfähigkeit und flexiblen Konfigurationsmöglichkeiten ermöglicht dieses System die Optimierung der Energiekosten, eine höhere Energieunabhängigkeit sowie die aktive Teilnahme an modernen Energiemärkten (z. B. VPP).
Datasheet Solax AELIO-P50B100 - P60B200
Solax-AELIO-P50B100-P60B200-Datasheet.pdf
| Parameter | AELIO-P50B100 (Schrank) | AELIO-P50B200 (Schrank) | AELIO-P60B100 (Schrank) | AELIO-P60B200 (Schrank) | X3-AELIO-49.9K (Wechselrichter) | X3-AELIO-49.9K-P (Wechselrichter) | X3-AELIO-50K (Wechselrichter) | X3-AELIO-60K (Wechselrichter) | X3-AELIO-61K (Wechselrichter) | |
|---|---|---|---|---|---|---|---|---|---|---|
| GLEICHSTROMSEITE (Schrank) | Gleichstromseite (Wechselrichter) | |||||||||
| Max. empfohlene PV-Array-Leistung (kWp) | 100 | 100 | 120 | 120 | 100 | 120 | 100 | 120 | 120 | |
| Max. PV-Eingangsspannung (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Anlaufspannung (V) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Nenn-PV-Eingangsspannung (V) | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 | |
| MPPT-Spannungsbereich (V) | 160 – 950 | 160 – 950 | 160 – 950 | 160 – 950 | 160 – 950 | 160 – 950 | 160 – 950 | 160 – 950 | 160 – 950 | |
| Anzahl MPP-Tracker / Strings pro MPP-Tracker | 5/2 | 5/2 | 6/2 | 6/2 | 5/2 | 6/2 | 5/2 | 6/2 | 6/2 | |
| Max. Eingangsstrom pro MPPT (A) | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| Kurzschlussstrom Isc PV-Array pro MPPT (A) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| WECHSELSTROMSEITE | ||||||||||
| Nenn-Ausgangsleistung (kW) | 50 | 50 | 60 | 60 | 49,9 | 49,9 | 50 | 60 | 61 | |
| Nenn-Ausgangsstrom (A) | 72,2 | 72,2 | 86,6 | 86,6 | 72,3 | 72,0 | 72,5 | 87,0 | 88,4 | |
| Max. Scheinleistung (kVA) | 55 | 55 | 66 | 66 | 49,9 | 49,9 | 55 | 66 | 66 | |
| Max. kontinuierlicher Ausgangsstrom (A) | 83,6 | 83,6 | 100,3 | 100,3 | 83,2 | 76,0 | 83,3 | 100,0 | 101,7 | |
| Nenn-AC-Spannung (V) | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | ||||||||
| Nenn-AC-Frequenz (Hz) | 50 Hz / 60 Hz | 50 Hz / 60 Hz | ||||||||
| Einstellbarer Leistungsfaktorbereich | – 1 (0,8 induktiv bis 0,8 kapazitiv) | – 1 (0,8 induktiv bis 0,8 kapazitiv) | ||||||||
| THDi (bei Nennleistung) (%) | < 3% | < 3% | ||||||||
| BATTERIESEITE | ||||||||||
| Batterietyp | LFP/280Ah | Lithium-Ionen | ||||||||
| Nenn-Kapazität der Batterie (kWh) | 100 | 200 | 100 | 200 | ||||||
| Nenn-Batteriespannung (V) | 358,4 | 716,8 | 358,4 | 716,8 | ||||||
| Batterie-Spannungsbereich (V) | 280 – 408,8 | 560 – 817,6 | 280 – 408,8 | 560 – 817,6 | 180 – 820 | |||||
| Nenn-Lade-/Entladestrom (A) | 140 | 140 | 140 | 140 | ||||||
| Max. Lade-/Entladestrom (A) | 160 A (80 A × 2) | 160 A (80 A × 2) | ||||||||
| EPS-AUSGANG (NETZUNABHÄNGIG) (Wechselrichter) | ||||||||||
| Nenn-EPS-Ausgang (Spannung, Frequenz) (V, Hz) | 230 / 400 V, 220 / 380 V, 50 Hz / 60 Hz | |||||||||
| Nenn-EPS-Ausgangsleistung (kVA) | 49,9 | 49,9 | 55 | 60 | 61 | |||||
| Spitzen-EPS-Ausgangsleistung (kVA, s) | 75 kVA, 10s | 75 kVA, 10s | 55 kVA, Dauerbetrieb | 66 kVA, Dauerbetrieb | 66 kVA, Dauerbetrieb | |||||
| ALLGEMEIN | ||||||||||
| Abmessungen (mit Wechselrichter) (B x H x T) (mm) | 1310 × 2300 × 1140 | 2070 × 2420 × 1200 | 1310 × 2300 × 1140 | 2070 × 2420 × 1200 | ||||||
| Abmessungen (ohne Wechselrichter) (B x H x T) (mm) | 1020 × 2300 × 1150 | 1680 × 2420 × 1200 | 1020 × 2300 × 1150 | 1680 × 2420 × 1200 | ||||||
| Gewicht (mit Wechselrichter) (kg) | 1600 | 2800 | 1600 | 2800 | ||||||
| Gewicht (ohne Wechselrichter) (kg) | 1500 | 2700 | 1500 | 2700 | ||||||
| Betriebstemperaturbereich (°C) | -30 – 55°C | -30 – 50°C | -30 – 55°C | -30 – 50°C | -35 – 60°C | |||||
| Relative Luftfeuchtigkeit (%) | 0 – 95% RH (ohne Kondensation) | 0 – 100% RH (ohne Kondensation) | ||||||||
| Max. Betriebshöhe (m) | 3000 | 3000 | ||||||||
| Kühlkonzept | Intelligente Luftkühlung | Intelligente Luftkühlung | ||||||||
| Schutzart | Schrank: IP55; Wechselrichter: IP66 | IP66 | ||||||||
| Brandschutz | Aerosol (optional: Novec1230) / Wasser | |||||||||
| Topologie | Nicht isoliert | Nicht isoliert | ||||||||
| Standards | IEC62619, IEC63056:2000, IEC61000, IEC62477-1, UN38.3 | |||||||||
| HYBRID ESS-SCHRANKSET (TB-HR140) | ||||||||||
| Batterietyp | LFP 280Ah | |||||||||
| Batteriekapazität (kWh) | 14,3 | |||||||||
| Batteriekonfiguration | 1P16S | |||||||||
| Nenn-Batteriespannung (V) | 51,2 | |||||||||
| Batterie-Spannungsbereich (V) | 40 – 58,4 | |||||||||
| Gewicht (kg) | 115 | |||||||||
| Lade-/Entladerate | ≤ 0,5 C | |||||||||
| Abmessungen (B x H x T) (mm) | 461 x 228 × 778 | |||||||||
| Betriebstemperaturbereich (°C) | -20 – 53°C | |||||||||
| Relative Luftfeuchtigkeit (%) | 0 – 95% RH (ohne Kondensation) | |||||||||
| Max. Betriebshöhe (m) | 3000 | |||||||||
| Schutzart (IP) | IP20 | |||||||||
| Kommunikation mit PCS | CAN | |||||||||
Hinweise:
- ① Die maximale Eingangsspannung ist die obere Grenze der DC-Spannung. Jede höhere DC-Eingangsspannung kann den Wechselrichter beschädigen.
- ② Eine Eingangsspannung außerhalb des MPPT-Spannungsbereichs kann die Schutzfunktion des Wechselrichters auslösen.
- ③ Der Isc-Strom für einen einzelnen PV-Eingangs-String beträgt 35 A.
