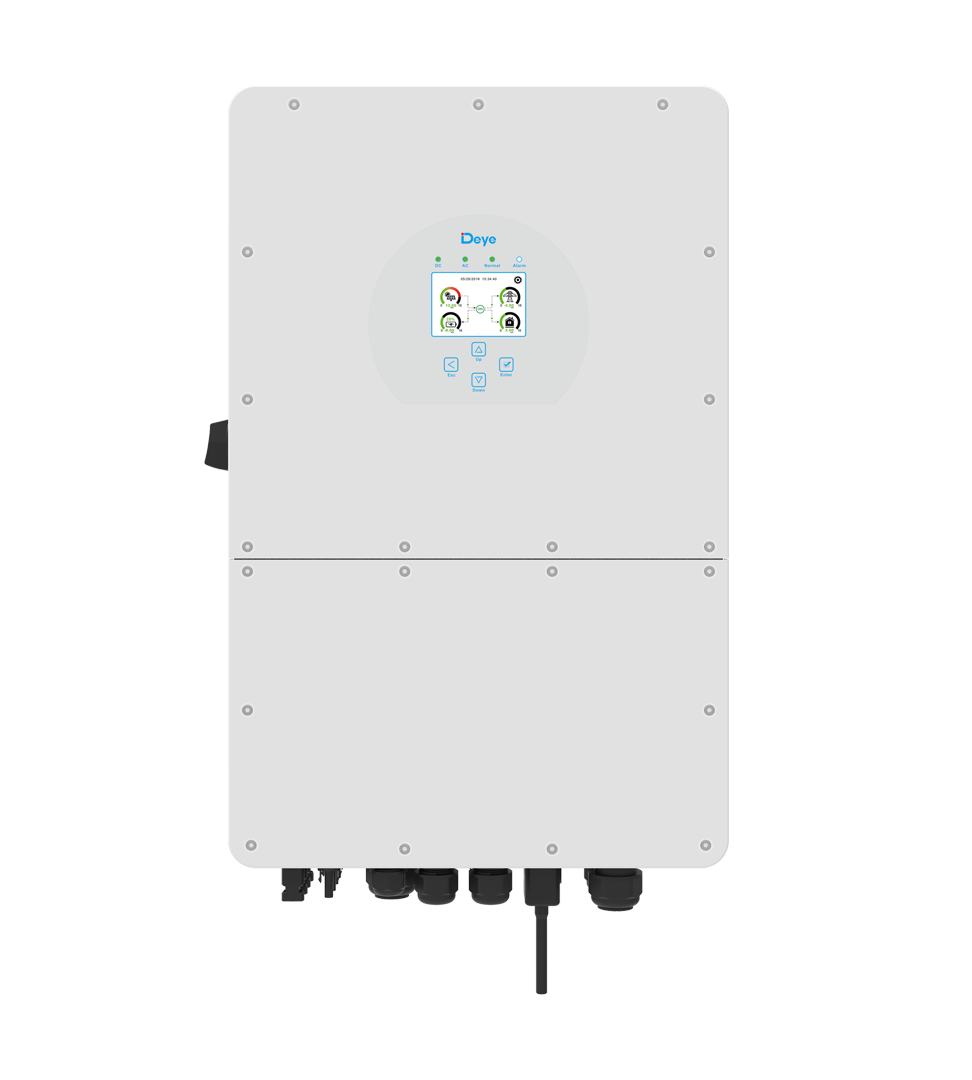

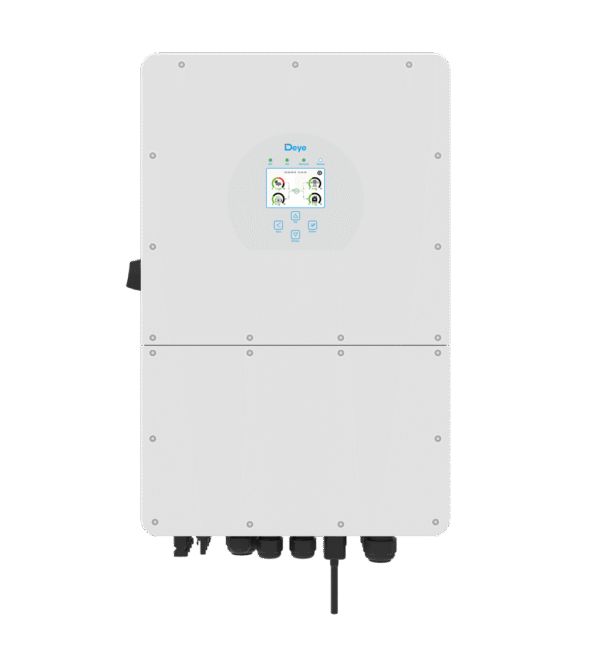

Wechselrichter DEYE SUN-25K-SG01HP3-EU-AM2
SKU: F20GZB1
EAN: 2010000031148
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| Betriebsmodus Off-Grid | |
| MPPT | |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| CAN | |
| SPD Typ II | |
| SPD Typ III | |
| AFCI | |
| MPPT-Spannungsbereich | |
| Maximaler Eingangsstrom pro MPPT [A] | |
| Maximale Eingangsleistung [W] | |
| Gewicht | 39,9 kg |
| CN | 85044086 |
Preis
2 292,46 €
Brutto
Brutto
Datasheet SUN-25K-SG01HP3-EU-AM2
datasheet-sun-25k-sg01hp3-eu-am2.pdf
Declaration SUN-25K-SG01HP3-EU-AM2
declaration-sun-25k-sg01hp3-eu-am2.pdf
Certificate SUN-25K-SG01HP3-EU-AM2
certificate-sun-25k-sg01hp3-eu-am2.pdf
Produktdetails
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| Betriebsmodus Off-Grid | |
| MPPT | |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| CAN | |
| SPD Typ II | |
| SPD Typ III | |
| AFCI | |
| MPPT-Spannungsbereich | |
| Maximaler Eingangsstrom pro MPPT [A] | |
| Maximale Eingangsleistung [W] | |
| Gewicht | 39,9 kg |
| CN | 85044086 |
Dreiphasige Hybridwechselrichter Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2
Die dreiphasigen Hybridwechselrichter von Deye aus der Serie SUN-K-SG01HP3-EU-AM2 sind technologisch fortschrittliche Geräte zur intelligenten Energieverwaltung in Photovoltaikanlagen mit Energiespeichern. Sie decken einen Leistungsbereich von 5 kW bis 25 kW ab, ermöglichen 100% unsymmetrische Ausgangsleistung pro Phase und sind mit Hochvolt-Batterien kompatibel. Dank der Möglichkeit, bis zu 16 Geräte parallel zu betreiben, sowie der Unterstützung der Energiespeicherung über Dieselgeneratoren bieten diese Wechselrichter Flexibilität und Zuverlässigkeit in vielfältigen Anwendungen.
Wichtigste Merkmale der Hybridwechselrichter Deye SUN-K-SG01HP3-EU-AM2:
- Großer Leistungsbereich und Flexibilität: Modelle mit Leistungen von 5 kW bis 25 kW, paralleler Betrieb von bis zu 16 Einheiten, sowohl im Netzbetrieb (on-grid) als auch im Inselbetrieb (off-grid).
- 100% unsymmetrische Ausgangsleistung: Sorgt für optimale Energienutzung auf jeder der drei Phasen, was bei ungleichmäßiger Belastung entscheidend ist.
- Kompatibel mit Hochvoltbatterien: Unterstützung für Blei-Säure- oder Lithium-Ionen-Batterien im Spannungsbereich von 160–700 V, mit einem maximalen Lade-/Entladestrom von bis zu 50 A (modellabhängig).
- Fortschrittliches Energiemanagement: Einstellbar auf 6 Lade-/Entladezeiträume für die Batterien sowie Unterstützung der Energiespeicherung durch Dieselgeneratoren.
- Hohe Effizienz und Zuverlässigkeit: Maximale Wirkungsgrade bis zu 97,60 %, MPPT-Wirkungsgrad von 99,90 % sowie zahlreiche integrierte Schutzfunktionen, einschließlich Verpolungsschutz auf der DC-Seite und Überspannungsschutz für AC/DC.
- Intelligente Kühlung und Kommunikation: Intelligente Luftkühlung, Schutzart IP65 sowie umfangreiche Kommunikationsoptionen (RS485/RS232/CAN, optional GPRS/WIFI/Bluetooth/4G/LAN).
Für wen ist dies die richtige Wahl?
Die Hybridwechselrichter von Deye dieser Serie sind eine ausgezeichnete Wahl für Eigentümer von Einfamilienhäusern, landwirtschaftliche Betriebe sowie kleine und mittlere Unternehmen, die ein fortschrittliches und zuverlässiges Energiemanagement für ihre Photovoltaikanlage und ihren Energiespeicher suchen. Ihre Flexibilität, die Möglichkeit des Parallelbetriebs sowie die Unterstützung verschiedener Batterietypen und Dieselgeneratoren machen sie zur idealen Lösung für Systeme, die eine hohe Eigenverbrauchsquote, Energieunabhängigkeit und Notstromversorgung bieten sollen – selbst bei großen oder komplexen Installationen.
Datasheet SUN-25K-SG01HP3-EU-AM2
datasheet-sun-25k-sg01hp3-eu-am2.pdf
Declaration SUN-25K-SG01HP3-EU-AM2
declaration-sun-25k-sg01hp3-eu-am2.pdf
Certificate SUN-25K-SG01HP3-EU-AM2
certificate-sun-25k-sg01hp3-eu-am2.pdf
| Parameter | SUN-5K-SG01HP3-EU-AM2 | SUN-6K-SG01HP3-EU-AM2 | SUN-8K-SG01HP3-EU-AM2 | SUN-10K-SG01HP3-EU-AM2 | SUN-12K-SG01HP3-EU-AM2 | SUN-15K-SG01HP3-EU-AM2 | SUN-20K-SG01HP3-EU-AM2 | SUN-25K-SG01HP3-EU-AM2 |
|---|---|---|---|---|---|---|---|---|
| Batterie-Eingangsdaten | ||||||||
| Batterietyp | Blei‑Säure- oder Lithium‑Ionen | Blei‑Säure- oder Lithium‑Ionen | Blei‑Säure- oder Lithium‑Ionen | Blei‑Säure- oder Lithium‑Ionen | Blei‑Säure- oder Lithium‑Ionen | Blei‑Säure- oder Lithium‑Ionen | Blei‑Säure- oder Lithium‑Ionen | Blei‑Säure- oder Lithium‑Ionen |
| Batteriespannungsbereich (V) | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 |
| Max. Ladestrom (A) | 30 | 30 | 30 | 37 | 37 | 37 | 50 | 50 |
| Max. Entladestrom (A) | 30 | 30 | 30 | 37 | 37 | 37 | 50 | 50 |
| Ladestrategie für Li‑Ion Akku | Selbstanpassung an das BMS | Selbstanpassung an das BMS | Selbstanpassung an das BMS | Selbstanpassung an das BMS | Selbstanpassung an das BMS | Selbstanpassung an das BMS | Selbstanpassung an das BMS | Selbstanpassung an das BMS |
| Anzahl der Batterieanschlüsse | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| PV-Eingangsdaten | ||||||||
| Max. zulässige PV-Leistung (W) | 10000 | 12000 | 16000 | 20000 | 24000 | 30000 | 40000 | 50000 |
| Max. PV-Eingangsleistung (W) | 8000 | 9600 | 12800 | 16000 | 19200 | 24000 | 32000 | 40000 |
| Max. PV-Eingangsspannung (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Startspannung (V) | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| MPPT-Spannungsbereich (V) | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 |
| Nenn-DC-Eingangsspannung (V) | 600 | 600 | 600 | 600 | 600 | 700 | 700 | 700 |
| Max. PV-Eingangsstrom (A) | 20+20 | 20+20 | 20+20 | 26+20 | 26+20 | 26+26 | 26+26 | 26+26 |
| Max. Kurzschlussstrom (A) | 30+30 | 30+30 | 30+30 | 39+30 | 39+30 | 39+39 | 39+39 | 39+39 |
| Anzahl MPP/Anzahl MPPT-Strings | 2/1+1 | 2/1+1 | 2/1+1 | 2/1+1 | 2/2+1 | 2/2+1 | 2/2+2 | 2/2+2 |
| AC-Ein-/Ausgangsdaten | ||||||||
| Nenn-AC-Wirkleistung (W) | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 20000 | 25000 |
| Max. AC-Scheinleistung (W) | 5500 | 6600 | 8800 | 11000 | 13200 | 16500 | 22000 | 26000 |
| Nennstrom Ein-/Ausgang AC (A) | 7.6/7.3 | 9.1/8.7 | 12.2/11.6 | 15.2/14.5 | 18.2/17.4 | 22.8/21.8 | 30.4/29 | 37.9/36.3 |
| Max. Strom Ein-/Ausgang AC (A) | 8.4/8 | 10/9.6 | 13.4/12.8 | 16.7/16 | 20/19.2 | 25/24 | 33.4/31.9 | 41.7/37.7 |
| Max. Bypass-Strom Port Netz->Last (A) | 40 | 40 | 40 | 40 | 80 | 80 | 80 | 80 |
| Spitzenleistung (Inselbetrieb) (W) | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s |
| Leistungsfaktor | 0,8 kapazitiv bis 0,8 induktiv | 0,8 kapazitiv bis 0,8 induktiv | 0,8 kapazitiv bis 0,8 induktiv | 0,8 kapazitiv bis 0,8 induktiv | 0,8 kapazitiv bis 0,8 induktiv | 0,8 kapazitiv bis 0,8 induktiv | 0,8 kapazitiv bis 0,8 induktiv | 0,8 kapazitiv bis 0,8 induktiv |
| Nennspannung Ein/Aus/Bereich (V) | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un |
| Nennnetzfrequenz (Hz) | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz |
| Netzanschlussart | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE |
| Gesamtharmonische Verzerrung des Stroms (THDi) | <3% (bei Nennleistung) | <3% (bei Nennleistung) | <3% (bei Nennleistung) | <3% (bei Nennleistung) | <3% (bei Nennleistung) | <3% (bei Nennleistung) | <3% (bei Nennleistung) | <3% (bei Nennleistung) |
| DC-Eingangsstrom | <0,5% In | <0,5% In | <0,5% In | <0,5% In | <0,5% In | <0,5% In | <0,5% In | <0,5% In |
| Leistung | ||||||||
| Max. Wirkungsgrad (%) | 97,60% | 97,60% | 97,60% | 97,60% | 97,60% | 97,60% | 97,60% | 97,60% |
| Euro-Wirkungsgrad (%) | 96,50% | 96,50% | 96,50% | 96,50% | 96,50% | 96,50% | 96,50% | 96,50% |
| MPPT-Wirkungsgrad (%) | 99,90% | 99,90% | 99,90% | 99,90% | 99,90% | 99,90% | 99,90% | 99,90% |
| Schutzfunktionen | ||||||||
| Integriert | Gleichstrom-Polungsschutz, Verpolungsschutz, AC-Ausgangsüberstromschutz, Thermischer Schutz, AC-Ausgangs-Überspannungsschutz, AC-Ausgangs-Kurzschlussschutz, Überwachung der DC-Komponenten, Schutz vor Überspannungsabfall bei Last, Überwachung des Fehlerstroms gegen Erde, Fehlerlichtbogen-Schalter (optional), Netzüberwachungsfunktionen, Inselerkennungsschutz, Fehlererkennung Erde, DC-Eingangsschalter, Überwachung der Isolationsimpedanz der DC-Klemmen, Reststromerkennung (RCD), Überspannungsschutzniveau | |||||||
| Poziom ochrony przeciwprzepięciowej | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) |
| Kommunikation | ||||||||
| Kommunikationsschnittstelle | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN |
| Überwachungsmodus | GPRS/WIFI/Bluetooth/4G/LAN (optional) | GPRS/WIFI/Bluetooth/4G/LAN (optional) | GPRS/WIFI/Bluetooth/4G/LAN (optional) | GPRS/WIFI/Bluetooth/4G/LAN (optional) | GPRS/WIFI/Bluetooth/4G/LAN (optional) | GPRS/WIFI/Bluetooth/4G/LAN (optional) | GPRS/WIFI/Bluetooth/4G/LAN (optional) | GPRS/WIFI/Bluetooth/4G/LAN (optional) |
| Allgemeine Daten | ||||||||
| Betriebstemperatur (°C) | -40 bis +60°C, >45°C Herabsetzung der Nennwerte | -40 bis +60°C, >45°C Herabsetzung der Nennwerte | -40 bis +60°C, >45°C Herabsetzung der Nennwerte | -40 bis +60°C, >45°C Herabsetzung der Nennwerte | -40 bis +60°C, >45°C Herabsetzung der Nennwerte | -40 bis +60°C, >45°C Herabsetzung der Nennwerte | -40 bis +60°C, >45°C Herabsetzung der Nennwerte | -40 bis +60°C, >45°C Herabsetzung der Nennwerte |
| Zulässige Umgebungsluftfeuchtigkeit (%) | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% |
| Max. Installationshöhe (m) | 2000m | 2000m | 2000m | 2000m | 2000m | 2000m | 2000m | 2000m |
| Geräuschpegel (dB) | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB |
| Wechselrichtertopologie | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos |
| Überspannungskategorie | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) |
| Gewicht (kg) | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 |
| Gehäusegröße (B x H x T mm) | 408×638×237 (ohne Steckverbinder und Montagehalterungen) | 408×638×237 (ohne Steckverbinder und Montagehalterungen) | 408×638×237 (ohne Steckverbinder und Montagehalterungen) | 408×638×237 (ohne Steckverbinder und Montagehalterungen) | 408×638×237 (ohne Steckverbinder und Montagehalterungen) | 408×638×237 (ohne Steckverbinder und Montagehalterungen) | 408×638×237 (ohne Steckverbinder und Montagehalterungen) | 408×638×237 (ohne Steckverbinder und Montagehalterungen) |
| Schutzart (IP) | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Kühlungsart | Passiv | Passiv | Passiv | Passiv | Intelligente Luftkühlung | Intelligente Luftkühlung | Intelligente Luftkühlung | Intelligente Luftkühlung |
| Garantie | 5‑jähriger/10‑jähriger Garantiezeitraum, abhängig von den Installationsbedingungen des Wechselrichters. Details in den allgemeinen Garantiebedingungen. | 5‑jähriger/10‑jähriger Garantiezeitraum, abhängig von den Installationsbedingungen des Wechselrichters. Details in den allgemeinen Garantiebedingungen. | 5‑jähriger/10‑jähriger Garantiezeitraum, abhängig von den Installationsbedingungen des Wechselrichters. Details in den allgemeinen Garantiebedingungen. | 5‑jähriger/10‑jähriger Garantiezeitraum, abhängig von den Installationsbedingungen des Wechselrichters. Details in den allgemeinen Garantiebedingungen. | 5‑jähriger/10‑jähriger Garantiezeitraum, abhängig von den Installationsbedingungen des Wechselrichters. Details in den allgemeinen Garantiebedingungen. | 5‑jähriger/10‑jähriger Garantiezeitraum, abhängig von den Installationsbedingungen des Wechselrichters. Details in den allgemeinen Garantiebedingungen. | 5‑jähriger/10‑jähriger Garantiezeitraum, abhängig von den Installationsbedingungen des Wechselrichters. Details in den allgemeinen Garantiebedingungen. | 5‑jähriger/10‑jähriger Garantiezeitraum, abhängig von den Installationsbedingungen des Wechselrichters. Details in den allgemeinen Garantiebedingungen. |
| Netzanschlussnorm | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 |
| EMV-Sicherheit/Norm | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
